TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
доступом
→
ACL

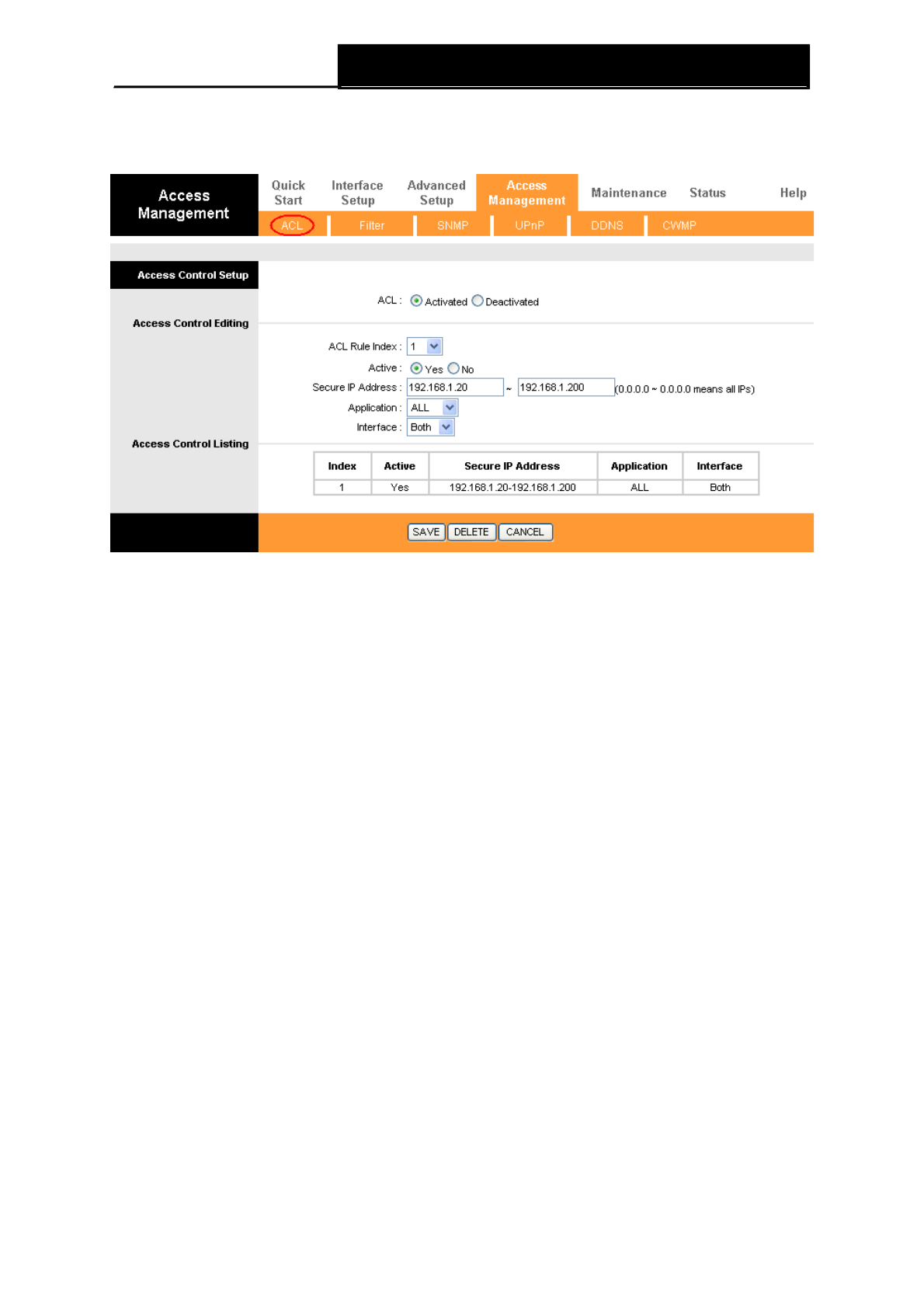

”), вы увидите окно как показано на Рис. 4-36. Вы можете разрешить
клиенту вход в ADSL маршрутизатор, указав его IP-адрес в качестве безопасного IP в
отношении выбранных приложений.
Figure 4-53
Рис. 4-36
ACL:
If
Activated
, the IP addresses which are contained in the Access Control List can
access to the Router. If
Deactivated
, all IP addresses can access to the Router.
ACL Rule Index:
Select the ACL rule index for the entry.
Active:
Enable the ACL rule.
Secure IP Address:
Select the IP addresses which are permitted to access to the Router
remotely. With the default IP 0.0.0.0, any client would be allowed to remotely access the
ADSL Router.
Application:
Select the application for the ACL rule, and then you can access the Router
through it.
Interface:
Select the interface for access: LAN, WAN or Both.
Access Control of Listing:
This displays the information about the ACL Rules.
ACL:
Если указать
Activated (Активировано)
, IP-адреса из списка контроля доступа
могут входить в маршрутизатор. Если указать
Deactivated (Не активировано)
, все IP-
адреса имеют доступ к маршрутизатору ADSL.
ACL Rule Index (Индекс правила ACL):
Выберите для записи индекс правила ACL.
Active (Активировано):
Включает правило ACL.
Secure IP Address (Безопасный IP-адрес):
Выберите IP-адреса, которым разрешен
удаленный вход в маршрутизатор Если по умолчанию указан IP-адрес 0.0.0.0, то
любому клиенту разрешен удаленный вход в ADSL маршрутизатор
Application (Приложение):
Выберите приложение для правила ACL, на основании
которого вы сможете войти в маршрутизатор.
Interface (Интерфейс):
Выберите интерфейс для доступа: LAN, WAN (глобальная
вычислительная сеть) или оба.
Access Control of Listing (Контроль доступа списка):
Показывает информацию о
