TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

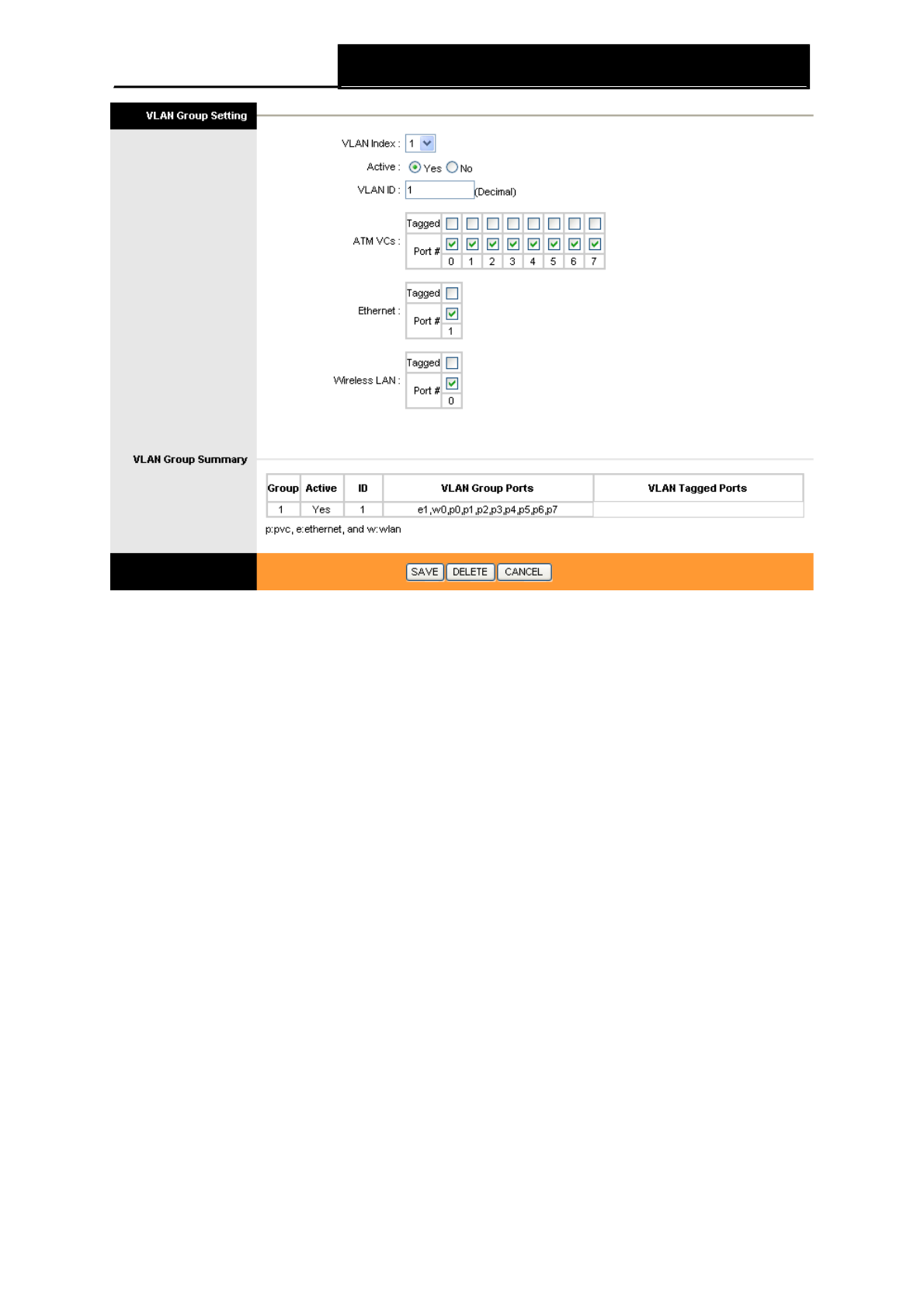

Figure 4-50
Рис. 4-33
VLAN Index:
Select the VLAN index for this VC. You can specify 8 groups in maximum.
VLAN ID:
This indicates the VLAN group.
ATM VCs:
Select the ATM VCs as members of VLAN, and if you leave the Tagged blank,
the tag in frames will be deleted when transmitted from the VC.
Ethernet:
Select the Ethernet port as a member of VLAN.
Wireless LAN:
Select the wireless LAN port as a member of VLAN, and if you leave the
Tagged blank, the tag in frames will be deleted when transmitted from the port.
VLAN Group Summary:
This displays the information about the VLAN Groups.
VLAN Index (Индекс VLAN):
Выберите индекс VLAN для данного виртуального канала.
Вы можете указать до 8 групп.
VLAN ID (Идентификатор VLAN):
Указывает группу VLAN.
ATM VCs (Виртуальные каналы ATM):
Выберите виртуальные каналы ATM в
качестве членов VLAN, если вы оставите поля Tagged (“Маркировано“) пустыми, то при
передаче из виртуального канала тэги с кадров удаляются.
Ethernet:
Выберите порт Ethernet в качестве члена VLAN, если вы оставите поля
Tagged (“Маркировано“) пустыми, то при выходе из порта тэги с кадров удаляются.
VLAN Group Summary Итоговая информация о группе VLAN:
Здесь показана
информация о группах VLAN.
4.4.6 ADSL
ADSL
Choose “
Advanced Setup
→
ADSL
”, you can select the ADSL Type and ADSL Mode in the next
screen. The ADSL feature can be selected when you meet the physical connection problem.
62
