TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
4.6 Maintenance
Эксплуатация устройства
Choose “
Maintenance
”, you can see the next submenus:
Выбрав меню “
Maintenance
”
(«
Эксплуатация
»), вы увидите следующие подменю:

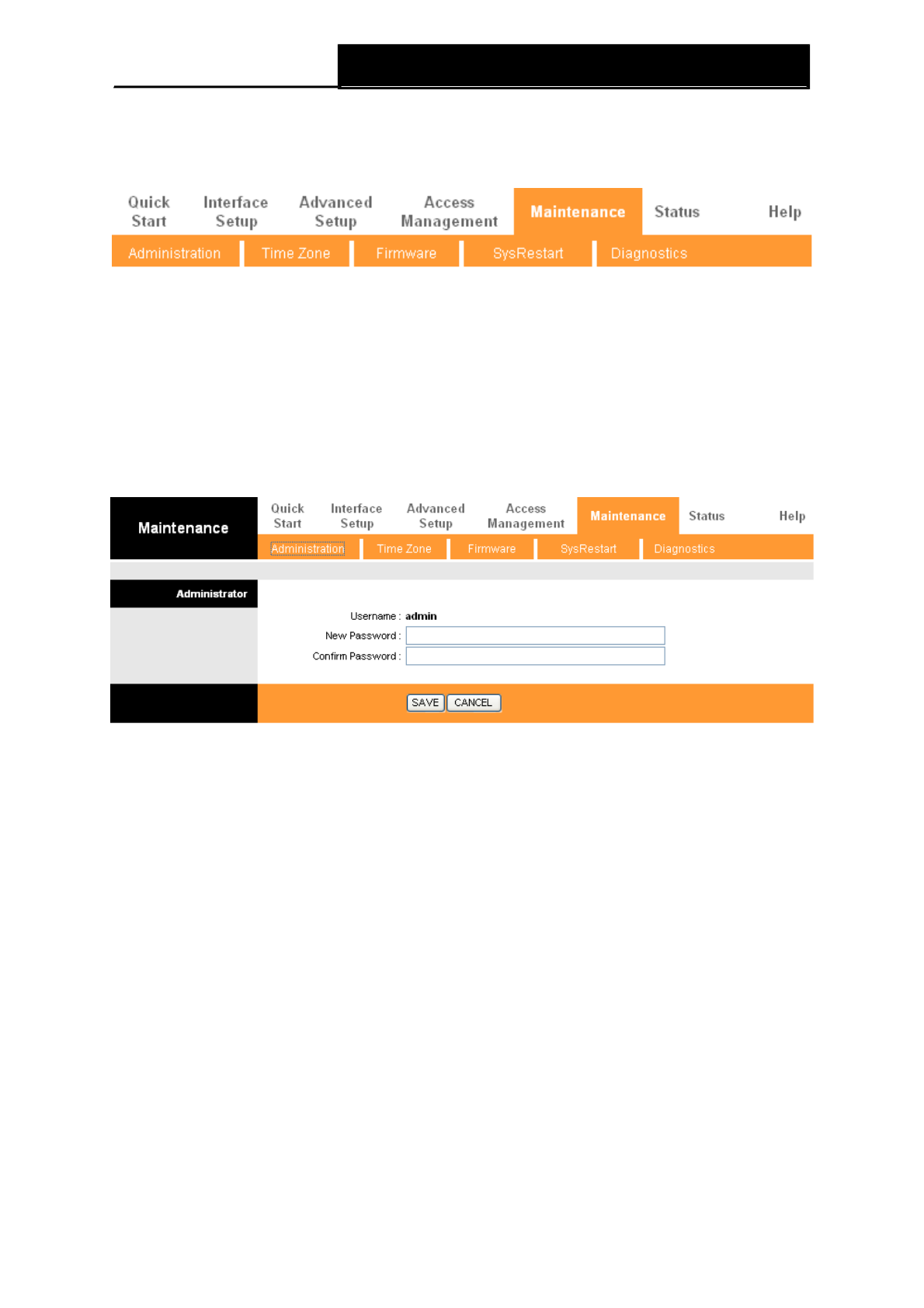

Figure 4-62
Рис. 4-45
Click any of them, and you will be able to configure the corresponding function.
Нажав любое из
них, вы сможете настроить соответствующую функцию.
4.6.1 Administration
Администрирование
Choose “
Maintenance
→
Administration
”, you can set new password for admin in the screen
(shown in
Выбрав “
Maintenance
→
Administration
”
(«
Эксплуатация
→
Администрирование»),
вы можете установить новый пароль для
администратора (см. рис. 4-46).
Figure 4-63
Рис. 4-46
Note:
1) There is only one account that can access Web-Management interface. The default account
is "admin", and the password is "admin". Admin has read/write access privilege.
2) When you change the password, you should enter the new password twice, and then click
SAVE
to make the new password take effect.
Примечание:
3) Только с одной учетной записи можно выходить на веб-приложение настройки.
Учетная запись по умолчанию "администратор" и пароль "admin". Администратор
имеет доступ с правом читать/записывать.
4) Когда вы изменяете пароль, вам нужно ввести новый пароль дважды и затем нажать
SAVE (СОХРАНИТЬ)
, чтобы новый пароль вступил в силу.
4.6.2 Time Zone
Часовой пояс
Choose “
Maintenance
→
Time Zone
”, you can configure the system time in the screen (shown in
Ошибка: источник перёкрестной ссылки не найден).
Выбрав “
Maintenance
→
Time Zone
”
(«
Эксплуатация
→
Часовой пояс
»), вы сможете настроить системное время (см. рис. 4-
47).
The system time is the time used by the device for scheduling services. There are three methods
81
