TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

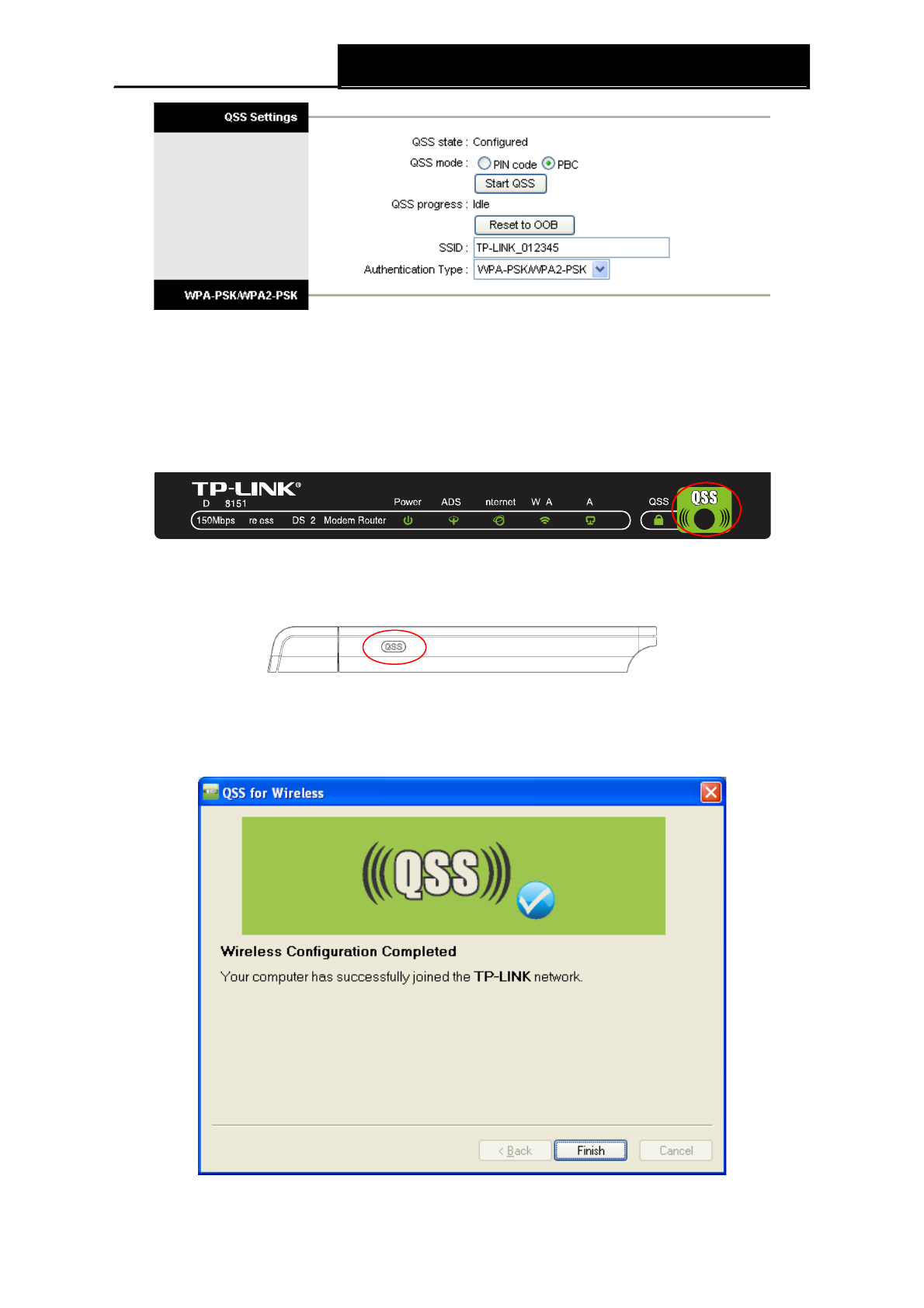

Figure 4-36
Рис. 4-19
Method One:
Первый способ:
Step 1: Press the QSS button on the front panel of the Router or click
Start QSS
button in
Шаг 1: Нажмите кнопку QSS, расположенную на передней панели
маршрутизатора или нажмите кнопку
Start QSS
, как показано на рис. 4-19.
Step 2: Press and hold the QSS button of the adapter directly for 2 or 3 seconds.
Шаг 2:
Нажмите и удерживайте кнопку QSS адаптера в течение 2 или 3 секунд.
Step 3: Wait for a while until the next screen appears. Click
Finish
to complete the QSS
configuration.
Шаг 3: Дождитесь появления изображенного ниже окна. Нажмите
Завершить
, чтобы завершить настройку QSS.
The QSS Configuration Screen of Wireless Adapter
Окно Конфигурация QSS беспроводного
43
