TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

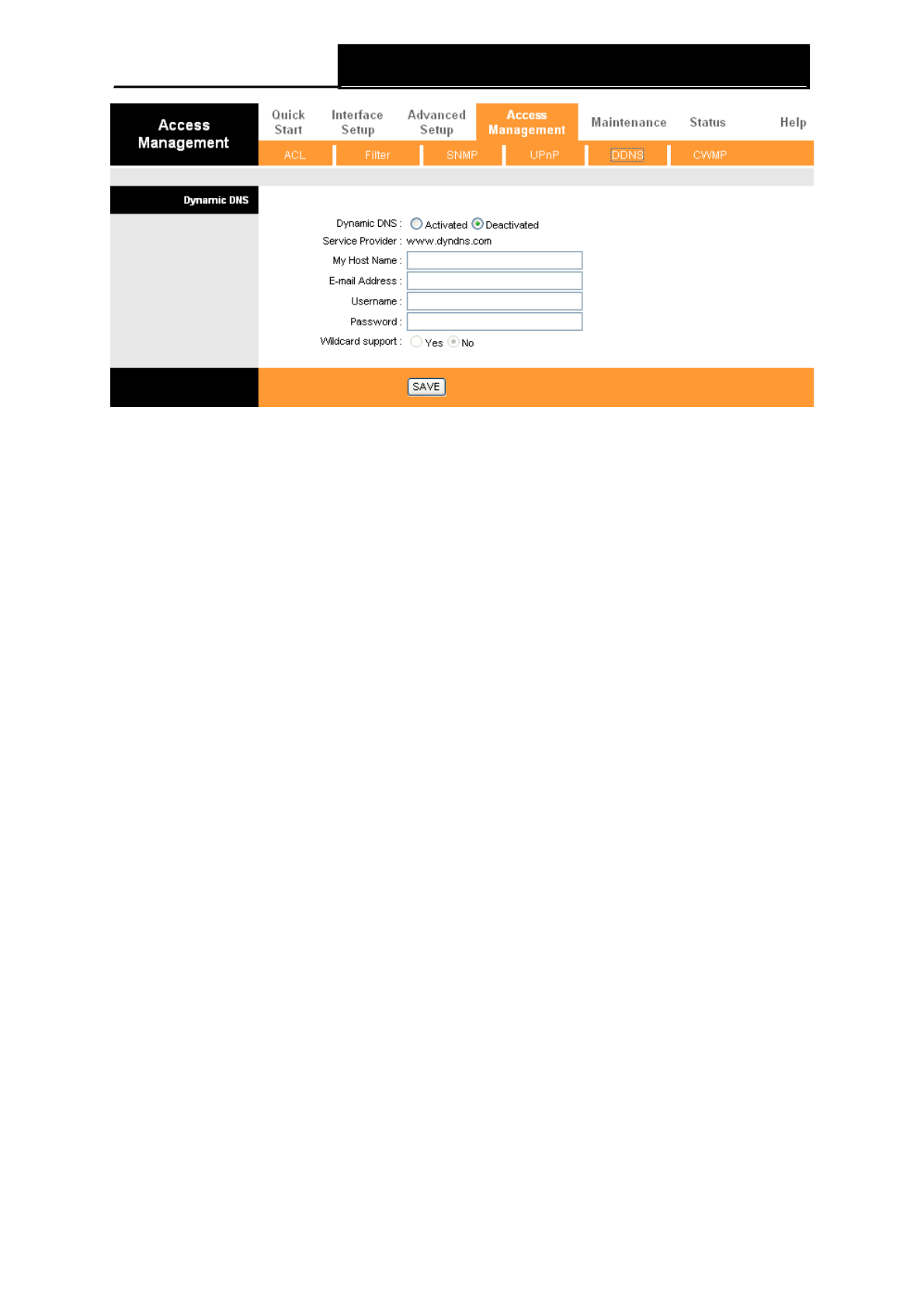

Figure 4-60
Рис. 4-43
Dynamic DNS:
Activate the DDNS function or not.
Service Provider:
This field displays the service provider of DDNS.
My Host Name:
Enter your host name here.
E-mail Address:
Enter your E-mail address here.
Username & Password:
Type the “User Name” and “Password” for your DDNS account.
Wildcard support:
Select the option to use Wildcard function
Dynamic DNS (Динамический DNS):
Активировать или нет функцию DDNS.
Service Provider (Сервис-Провайдер):
Данное поле показывает поставщика услуг
DDNS.
My Host Name (Имя моего узла):
В данном поле укажите имя вашего узла.
E-mail Address (Адрес электронной почты):
В данном поле укажите адрес вашей
электронной почты.
Username & Password (Имя пользователя и пароль):
Заполните поле “Имя
пользователя” и “Пароль” для вашего счета DDNS.
Wildcard support (Поддержка Wildcard):
Выберите, будете ли вы использовать
функцию Wildcard.
4.5.6 CWMP
CWMP
Choose “
Access Management
→
CWMP
”, you can configure the CWMP function in the screen
(shown in Figure 4 -61).
Выбрав “
Access Management
→
CWMP
”
(“
Управление
доступом
→
CWMP
”), вы можете настраивать функцию CWMP в окне как показано на Рис.
4-44.
The Router offers CWMP feature. The function supports TR-069 protocol which collects
information, diagnoses the devices and configures the devices automatically via ACS (Auto-
Configuration Server).
Маршрутизатор предлагает функцию CWMP. Даная функция
поддерживает протокол TR-069, который собирает информацию, определяет устройства и
автоматически настраивает устройства посредством ACS (сервера автоконфигурации).
79
