TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

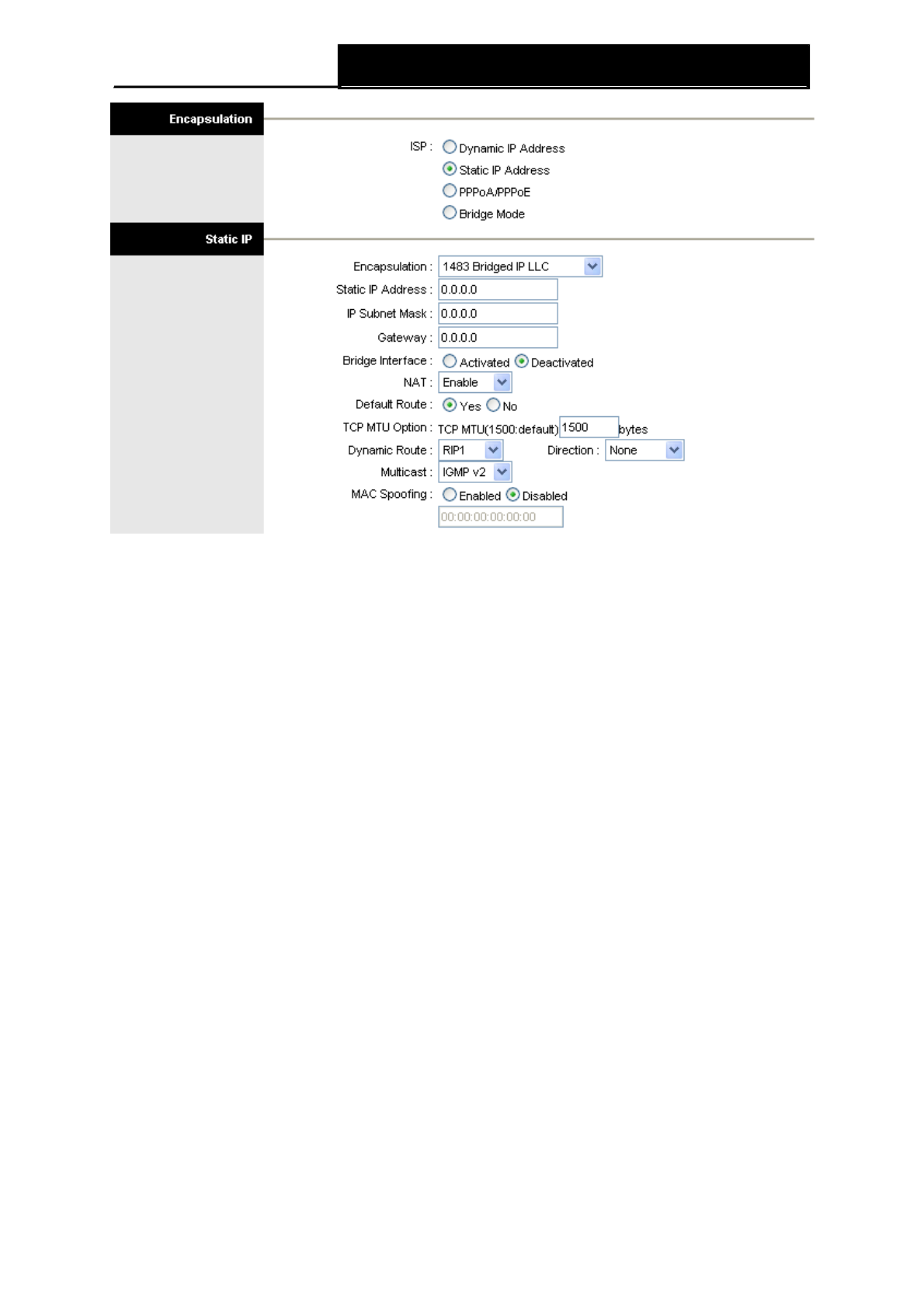

Figure 4-23
Рис. 4-6
Note:
Each IP address entered in the fields must be in the appropriate IP form, which is four IP octets
separated by a dot (x.x.x.x), such as 192.168.1.100. The Router will not accept the IP address if it
is not in this format.
Примечание:
Каждый IP-адрес, указываемый в полях, должен иметь соответствующий формат - четыре
октета, разделенных точкой (x.x.x.x), как, например, 192.168.1.100. Маршрутизатор не
пример IP-адрес другого формата.
3) PPPoA/PPPoE
PPPoA/PPPoE
Select this option if your ISP requires you to use a PPPoE connection. This option is typically
used for DSL services. Select Dynamic PPPoE to obtain an IP address automatically for your
PPPoE connection. Select Static PPPoE to use a static IP address for your PPPoE connection.
Please enter the information accordingly.
Выберите эту опцию, если ваш Интернет-провайдер
требует, чтобы вы использовали тип подключения PPPoE. Эта опция обычна для DSL
сетей. Выберите Динамический PPPoE, чтобы автоматически получить для вашего
соединения PPPoE IP-адрес. Выберите Статистический PPPoE, чтобы автоматически
получить для вашего соединения PPPoE IP-адрес. Укажите соответствующую
информацию.
26
