TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

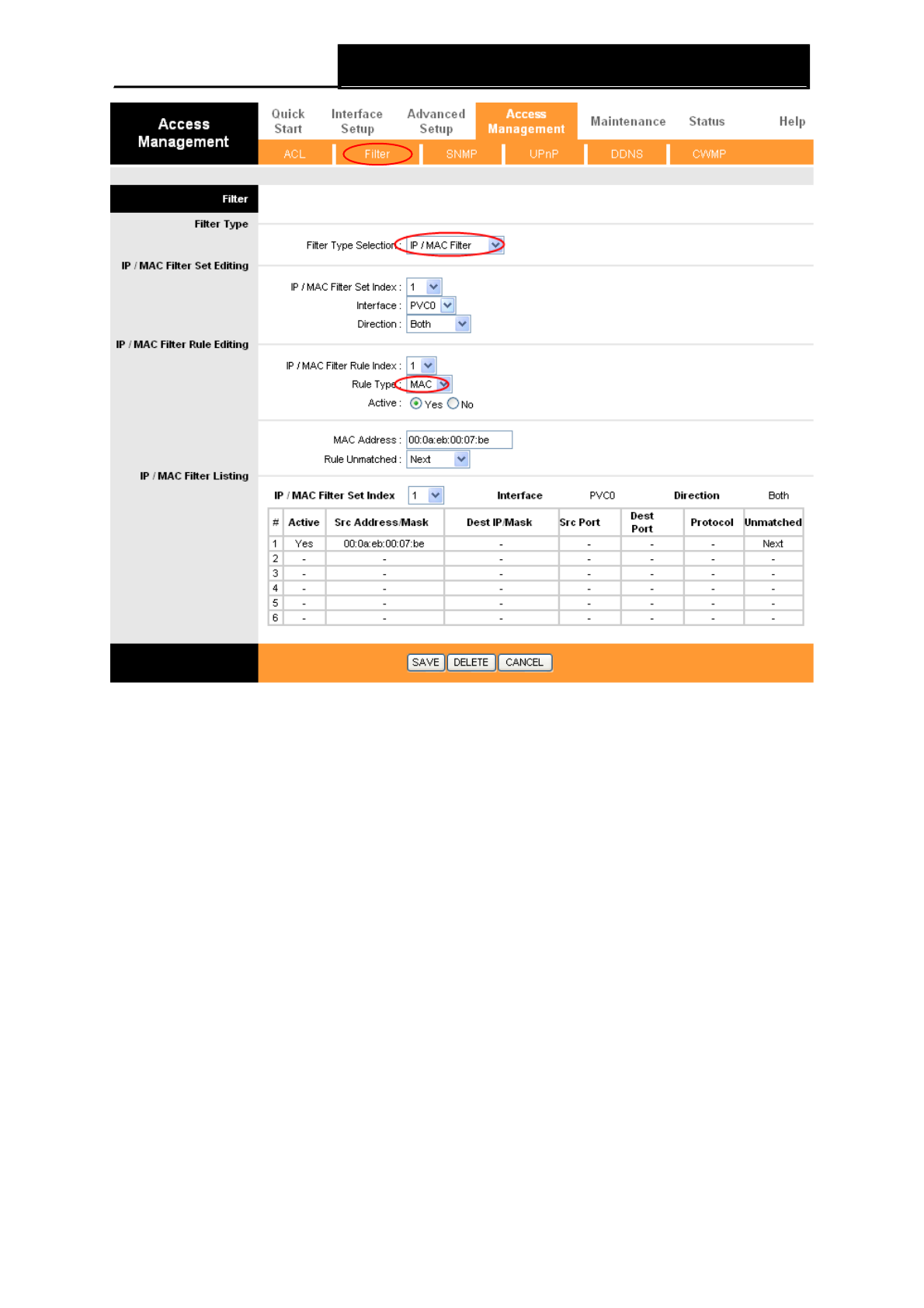

Figure 4-55
Рис. 4-38
Rule Type:
Select MAC for the MAC Filter rule.
Active:
Select “Yes” to make the rule to take effect.
MAC Address:
Enter the MAC address for the rule.
Rule Unmatched:
If the current rule can not match, and you select
Forward
, the Router will
skip the rule and transmit directly.
If you select
Next
, the Router will find the next filter rule
(show in Filter list) to match.
IP/MAC Filter Listing:
This displays the information about the MAC Filter rules.
Rule Type (Тип правила):
Укажите MAC для выбора правила Фильтра по MAC-адресу.
Active (Активировано):
Выберите “Да” для того, чтобы правило применялось.
MAC Address (MAC-адрес):
Укажите MAС-адрес для правила.
Rule Unmatched (Неподходящее правило):
Если текущее правило не подходит, а вы
указали
Forward (Вперед)
, то маршрутизатор пропустит правило и будет передавать
данные непосредственно. Если вы указали
Next
(
Следующее)
, маршрутизатор найдет
следующее правило фильтра (указанное в списке фильтра), которое будет подходить.
IP/MAC Filter Listing (Список фильтров по IP/MAC-адресу):
Показывает
информацию о правилах фильтра по МАС-адресу.
To add a MAC Address filtering entry:
Добавить запись фильтрации на основе МАС-
адреса
72
