TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

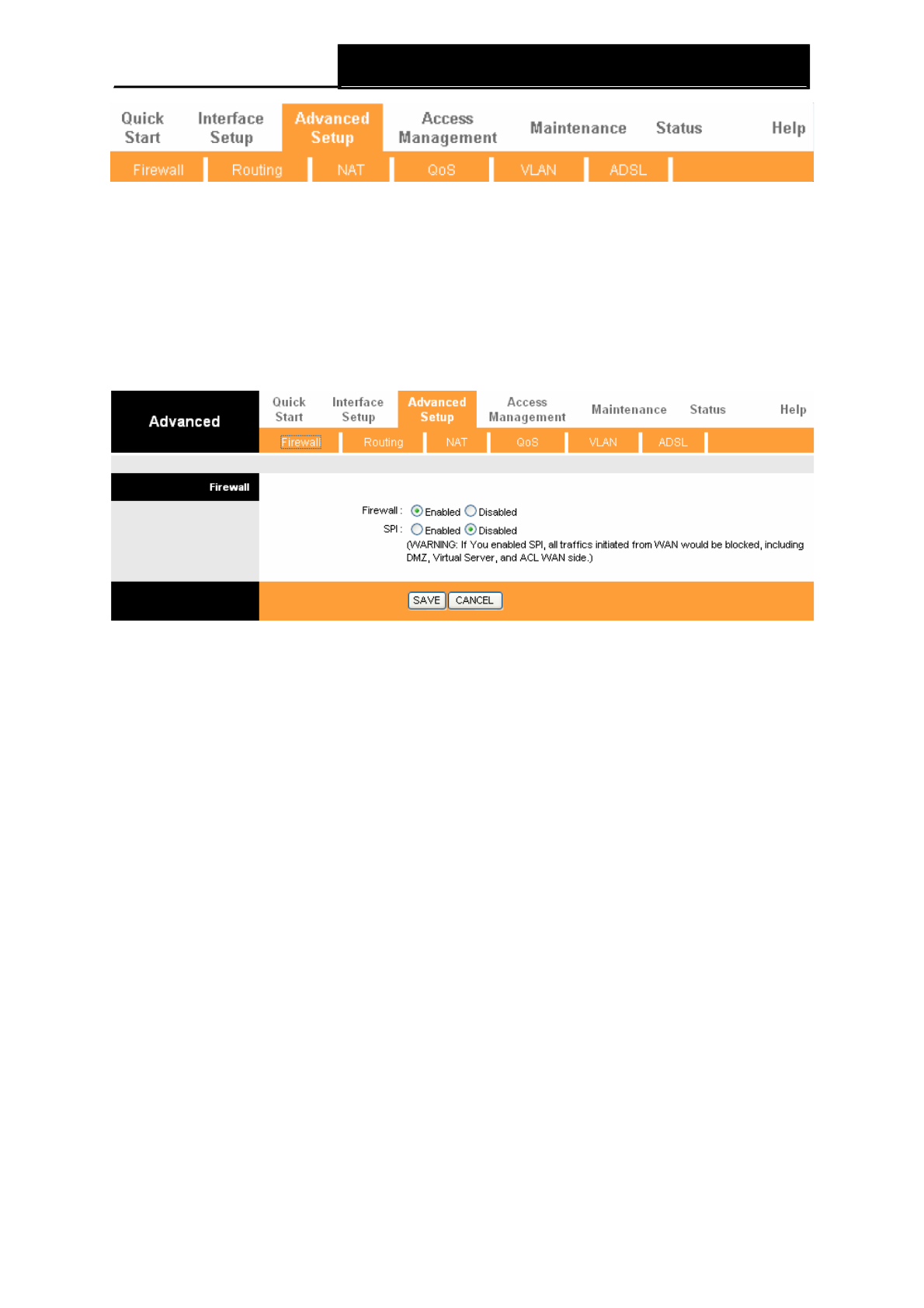

Figure 4-39
Рис. 4-22
Click any of them, and you will be able to configure the corresponding function.
Нажав на любое
из них, вы сможете настроить соответствующую функцию.
4.4.1 Firewall
Межсетевой экран
Choose “
Advanced Setup
→
Firewall
” menu, and you will see the next screen (shown in Figure
Выбрав меню “
Advanced
Setup
→
Firewall
”
(
«
Расширенные
настройки
→
Межсетевой экран
»), вы увидите следующее окно (см. рис. 4-23).
Figure 4-40
Рис. 4-23
Firewall:
Select this option can automatically detect and block Denial of Service (DoS)
attacks, such as Ping of Death, SYN Flood, Port Scan and Land Attack.
SPI:
If you enable SPI, all traffics initiated from WAN would be blocked, including DMZ,
Virtual Server, and ACL WAN side.
Firewall (Межсетевой экран):
При выборе этой опции маршрутизатор сможет
автоматически обнаруживать и блокировать DoS-атаки, такие как Ping of Death, SYN
Flood, Port Scan и Land Attack
.
SPI:
Если вы включите функцию SPI, весь трафик со стороны WAN будет блокирован,
включая DMZ, Виртуальный сервер и ACL со стороны WAN.
4.4.2 Routing
Маршрутизация
Choose “
Advanced Setup
→
Routing
” menu, and you will see the routing information in the next
screen (shown in Figure 4 -41).
Выбрав меню “
Advanced Setup
→
Routing
” (“
Расширенные
настройки
→
Маршрутизация
”), в следующем окне вы увидите информацию о
маршрутизации (см. рис. 4-24).
49
