Übersicht der Komponenten
JCORSAIR1: CORSAIR Anschluss
Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare RGB-LED-
Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter-Hub verbinden.
Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der
CORSAIR RGB LED-Streifen und Lüfter verwenden.
1
JCORSAIR1
1
+5V
2
Data
3
Ground
CORSAIR RGB Lüfteranschluss
⚠
Wichtig
∙
Bitte verbinden Sie die Lüfter mit dem CORSAIR Lüfter-Hub in der Reihenfolge 1 >
2 > 3 > 4 > 5 > 6. Falls Sie den Lüfter in einer falschen Reihenfolge verbinden, wird die
Kommunikation gestört und die RGB-LEDs funktionieren nicht.
∙
Die Anzahl der RGB-LED-Lüfter oder der RGB LED Lighting Node PRO Streifen kann
je nach Modell unterschiedlich sein. Um mehr Informationen zu erfahren, lesen Sie
bitte die Spezifikation des Motherboards.
∙
CORSAIR RGB LED Lüfter und CORSAIR Lighting Node PRO Streifen können nicht
gleichzeitig genutzt werden.

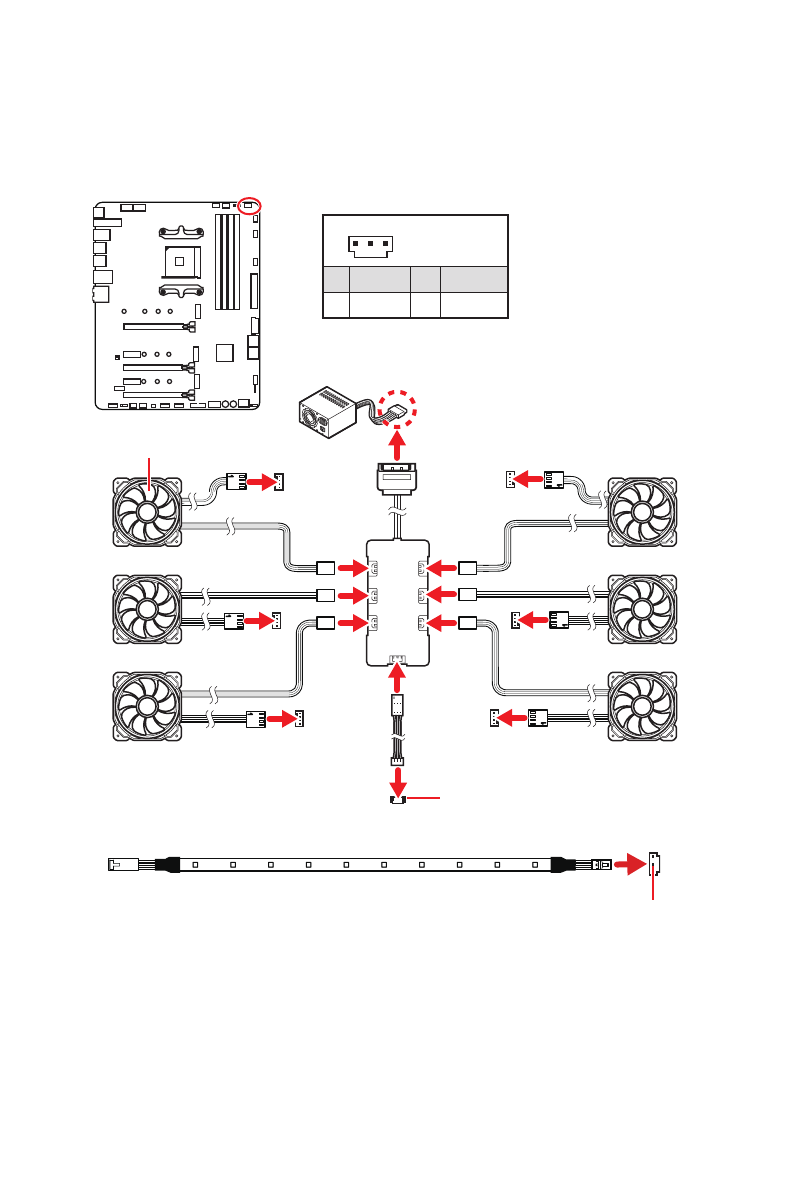

JCORSAIR1 Anschluss
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
3
4
5
6
JCORSAIR1 Anschluss
SATA-Stromanschluss
CORSAIR Lighting Node PRO Streifen
CORSAIR RGB LED Lüfter
CORSAIR Lüfter-Hub
