29
Компоненты материнской платы

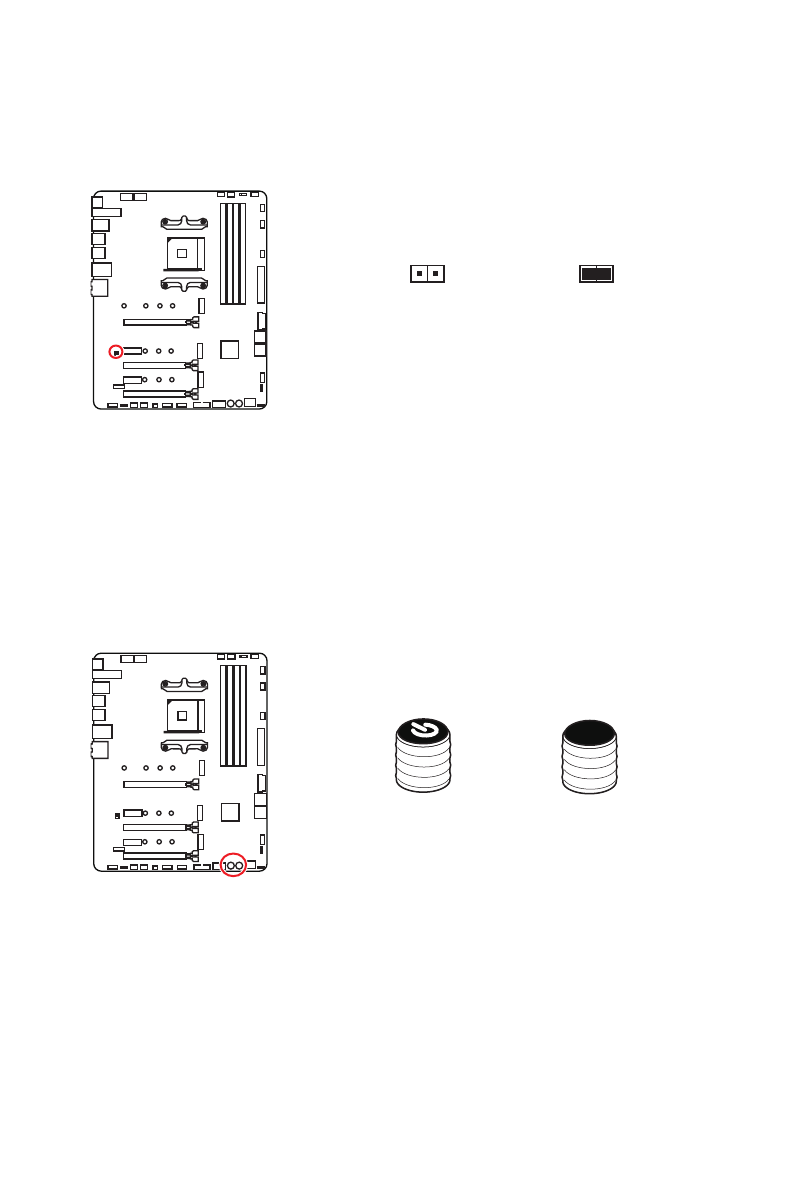

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
На плате установлена CMOS память с питанием от батарейки для хранения данных
о конфигурации системы. Для сброса конфигурации системы (очистки данных
CMOS памяти), воспользуйтесь этим джампером.
Сохранение данных
(По умолчанию)
Очистка данных/
Сброс BIOS
Сброс настроек BIOS до значений по умолчанию
1.
Выключите компьютер и отключите шнур питания.
2.
Используйте джампер, чтобы замкнуть соответствующие контакты
JBAT1
в
течение 5-10 секунд.
3.
Снимите джампер с контактов
JBAT1
.
4.
Подключите шнур питания и включите компьютер.
POWER1, RESET1: Кнопка питания, Кнопка перезагрузки
Кнопка питания/ перезагрузки позволяет вам включить/ перезагрузить компьютер.
Кнопка питания
Reset
Кнопка перезагрузки
