27

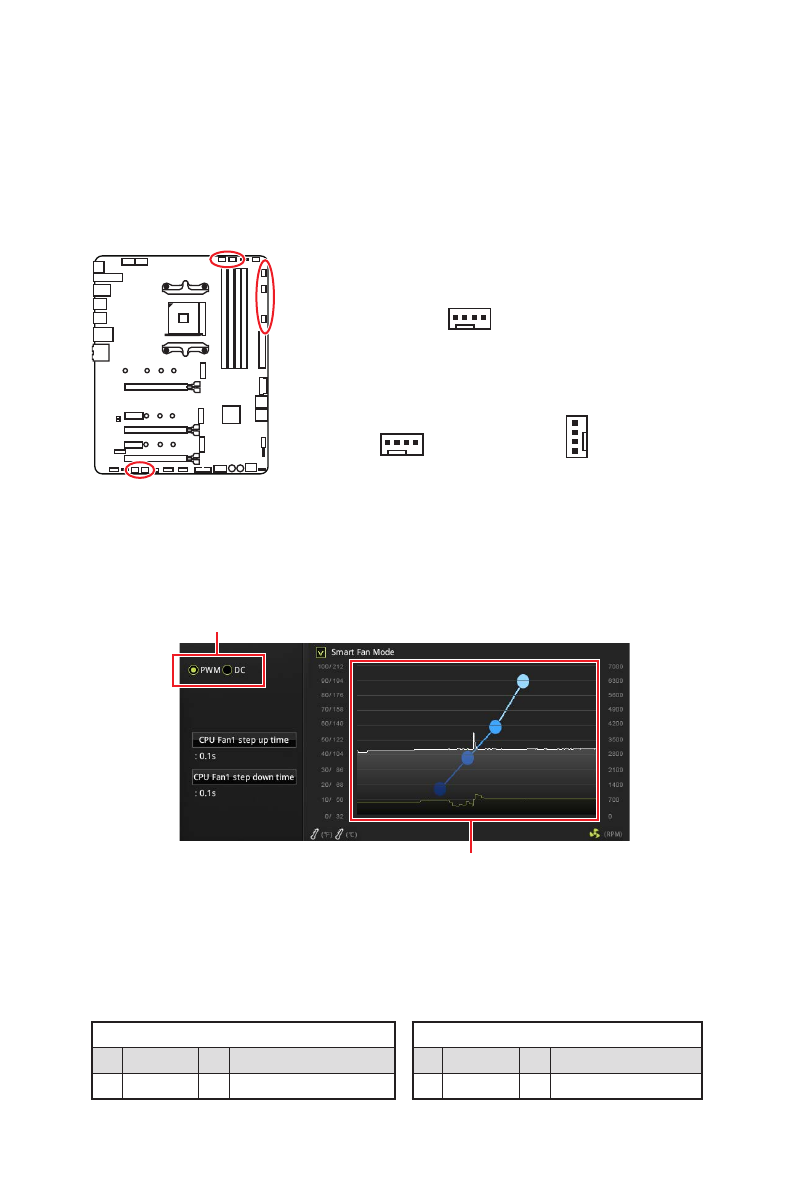

Übersicht der Komponenten
CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Stromanschlüsse für
Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12 V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die
Lüftergeschwindigkeit durch Ändern der Spannung. Folgen Sie den folgenden
Anweisungen, um den PWM- oder DC-Modus auszuwählen.
Lüfteranschlüsse des Standard-DC-Modus
Lüfteranschlüsse des Standard-PWM-Modus
1
SYS_FAN2, 4 & 5
1
SYS_FAN1 & 3
1
CPU_FAN1 / PUMP_FAN1
Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter
BIOS > HARDWARE MONITOR
zwischen dem PWM- und DC-Modus
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den
PWM-
oder
DC-
Modus aus
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
Die Gradientenpunkte des Lüfterverlaufs erlauben die
Anpasssung der Lüfterdrehzahl in Abhängigkeit von der CPU-
Temperatur.
PWM Mode pin definition
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
DC Mode pin definition
1
Ground
2
Voltage Control
3
Sense
4
NC
Pin-Belegung der Lüfteranschlüsse
