Компоненты материнской платы
JCORSAIR1: Разъем CORSAIR
Разъем JCORSAIR1 используется для подключения RGB светодиодных лент
Lighting PRO (5В) с индивидуальной адресацией или вентиляторов CORSAIR с RGB
светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все
элементы правильно подключены, используйте утилиту MSI для управления RGB
светодиодными лентами и вентиляторами CORSAIR с подсветкой.
1
JCORSAIR1
1
+5V
2
Data
3
Ground

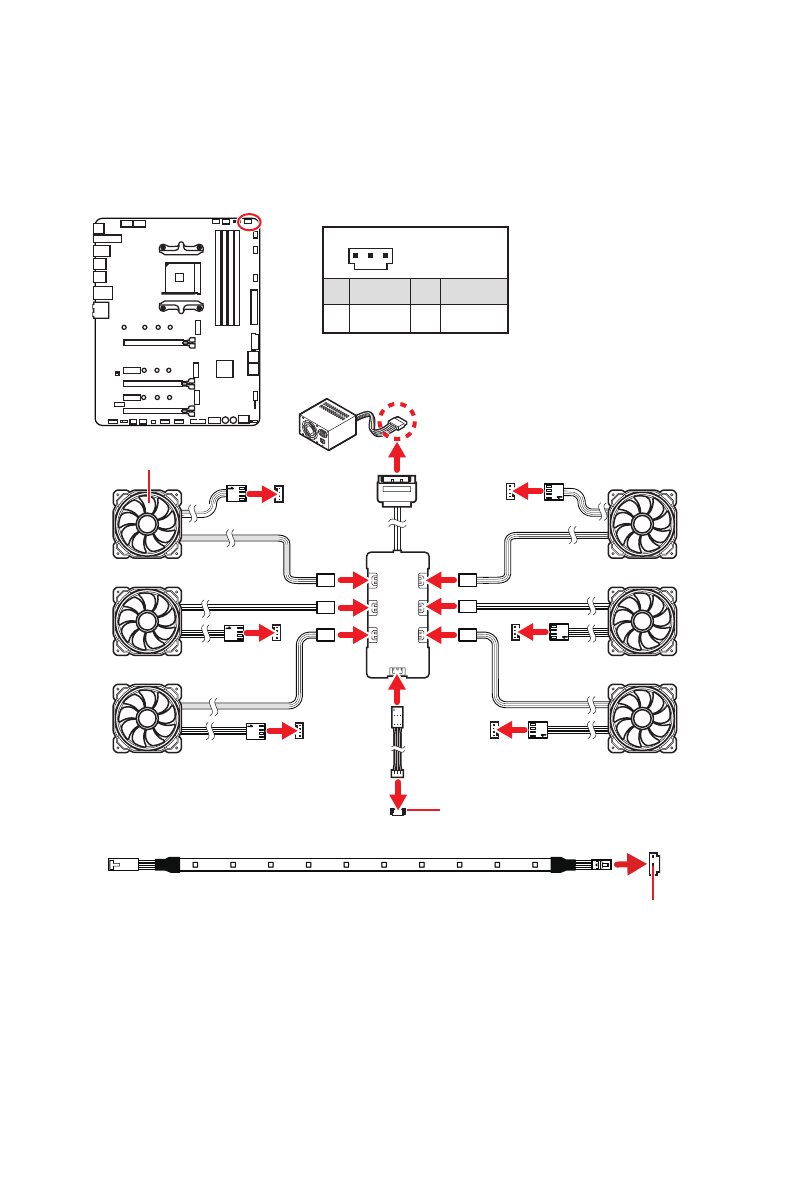

Подключение вентиляторов CORSAIR с RGB
светодиодной подсветкой
⚠
Внимание!
∙
Вентиляторы необходимо подключать последовательно, начиная с разъема №
1. Последовательность подключения вентиляторов к разъемам: 1 > 2 > 3 > 4 > 5
> 6. Пренебрежение правилами подключения вентиляторов к разъемам может
привести к неработоспособности их подсветки.
∙
Количество поддерживаемых вентиляторов с RGB светодиодной подсветкой или
светодиодных лент RGB Lighting PRO может различаться в зависимости от модели.
Для получения подробной информации обратитесь к техническим характеристикам
материнской платы.
∙
Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать
одновременно со светодиодными лентами CORSAIR Lighting Node PRO.
Разъем JCORSAIR1
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
3
4
5
6
Разъем JCORSAIR1
Питания SATA
Подключение светодиодных лент CORSAIR Lighting Node PRO
Вентилятор CORSAIR с RGB
светодиодной подсветкой
Контроллер
вентиляторов
CORSAIR
