21
Компоненты материнской платы
M2_1~3: Разъемы M.2 (Ключ M)
2

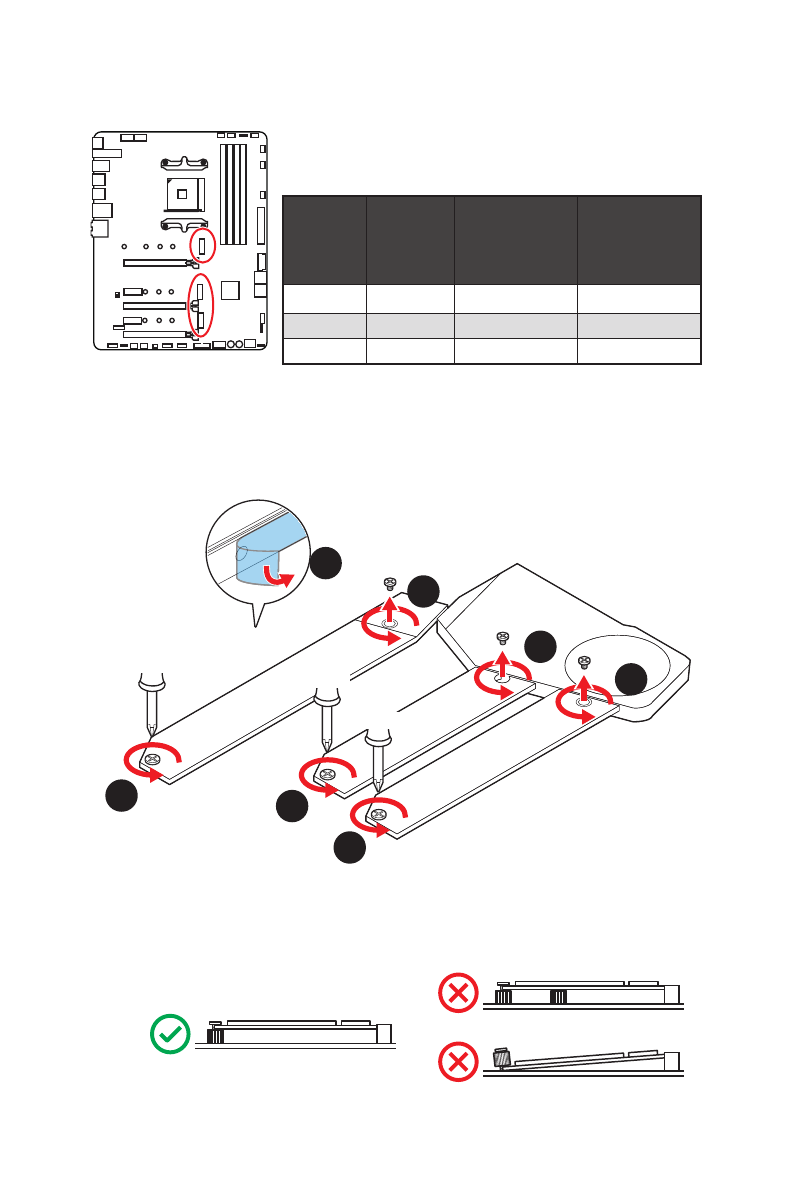

Установка модуля M.2
1.
Удалите винты для радиатора M.2 SHIELD FROZR.
2.
Удалите радиатор M.2 SHIELD FROZR и снять защитную пленку с
термоинтерфейса.
1
1
1
1
1
1
M2_1
M2_2
M2_3
В следующей таблице описывается отношение между
слотами M.2 и пропускной способностью PCIe на
процессорах.
Слот
AMD
Ryzen™ 3-го
поколения
AMD Ryzen™ 2-го
поколения
Ryzen™ с видеокартой
Radeon™ Vega и AMD
Ryzen™ 2-го поколения
с видеокартой
Radeon™
M2_1 (CPU)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
M2_2 (PCH)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
M2_3 (PCH)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
30º
30º
30º
30º
3.
Закрутите стойку для крепления M.2 модуля в подходящее отверстие, в
соответствии с длиной вашего M.2 SSD. Во избежание повреждения модуля
M.2 SSD убедитесь, что под M.2 SSD нет стойки для M.2.
