12

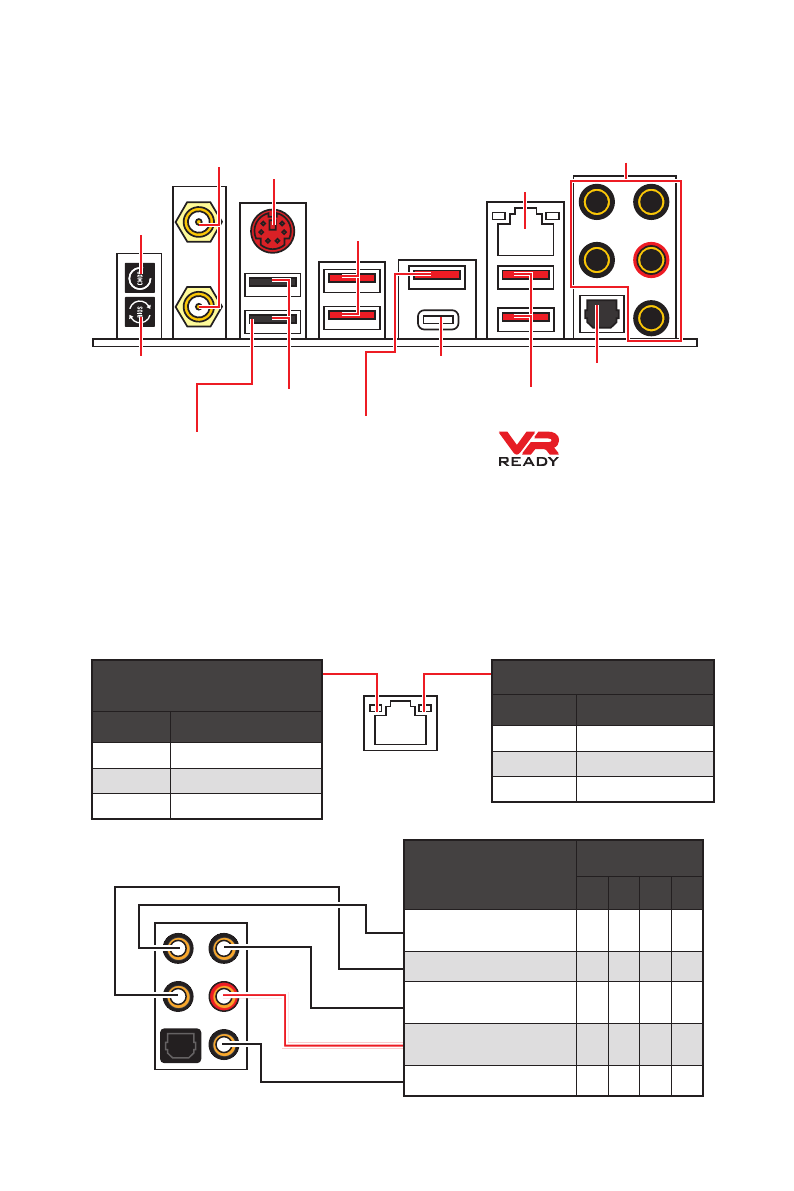

Задняя панель портов ввода/ вывода
USB 3.2
Gen 2
Type-C*
USB 3.2 Gen 2
Type-A*
Подключение/ Работа
индикатора
Состояние
Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние
Описание
Выкл.
10 Мбит/с
Зеленый
100 Мбит/с / 1 Гбит/с
Оранжевый
2.5 Гбит/с
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2
4
6
8
Выход центральной
колонки/ сабвуфера
●
●
Тыловые колонки
●
●
●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
●
●
●
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
Задняя панель портов ввода/ вывода
Комбинированный
порт PS/2
LAN
2.5Гбит/с
USB 2.0 Type-A
Порты Аудио
Оптический S/PDIF-Out
Кнопка очистки
данных CMOS
Разъемы
антенны Wi-Fi
USB 3.2 Gen 2
Type-A
USB 3.2
Gen 1
Type-A
Кнопка Flash BIOS
*USB 3.2 Gen2 (AMD Ryzen™ 3-го поколения) или USB 3.2 Gen1 (AMD Ryzen™ 2-го
поколения/ Ryzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с
видеокартой Radeon™)
∙ Кнопка очистки данных CMOS
– Выключите компьютер. Нажмите и удерживайте
кнопку очистки данных CMOS на 5-10 секунд для сброса настройки BIOS по умолчанию.
∙ Порт/Кнопка Flash BIOS
– Обратитесь к странице 41 для получения информации
об обновлении BIOS при помощи кнопки Flash BIOS.
Порт Flash BIOS
