21

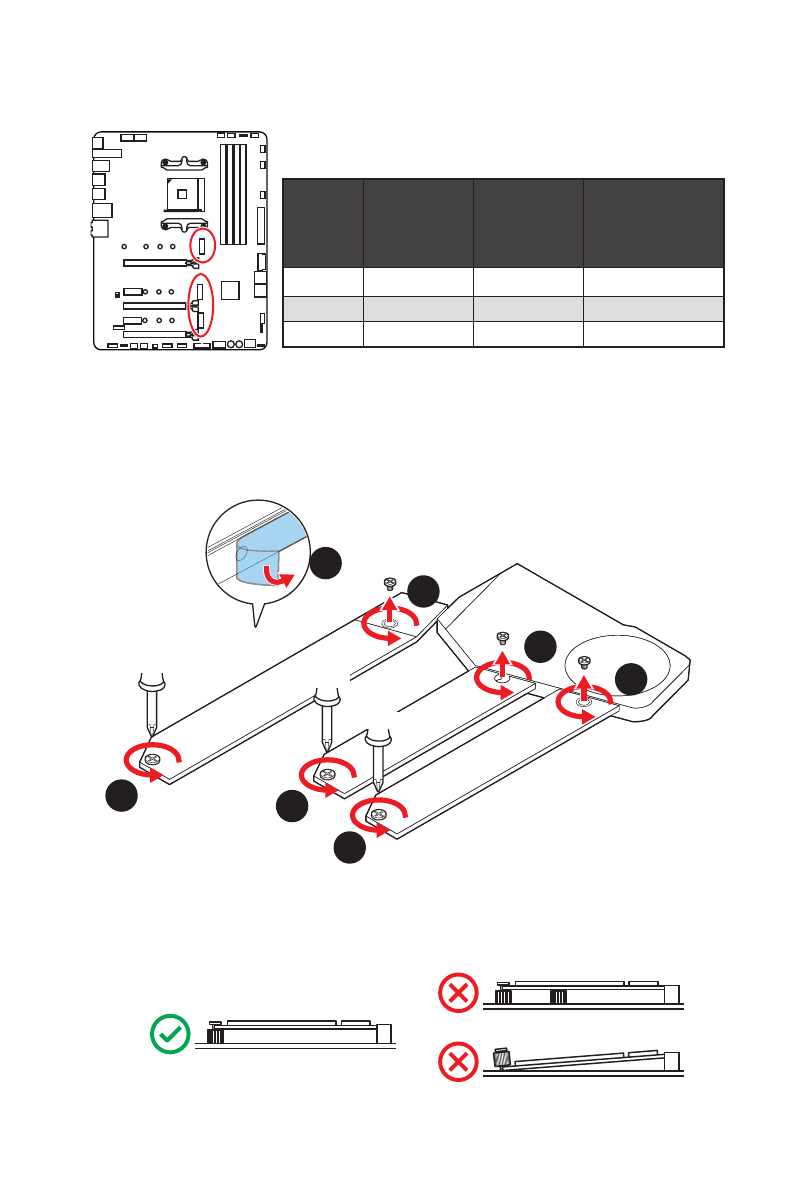

Vue d’ensemble des composants
M2_1~3 : Slots M.2 (Touche M)
2
Installation du module M.2
1.
Desserrez la vis de la plaque M.2 SHIELD FROZR.
2.
Soulevez la plaque M.2 SHIELD FROZR et
retirez le film de protection du pad
thermique.
1
1
1
1
1
1
M2_1
M2_2
M2_3
Le tableau suivant décrit la relation entre les slots M.2 et la
bande passante du slot PCIe des processeurs.
Slots
AMD Ryzen™ de
3ème génération
AMD Ryzen™
de
2ème génération
Ryzen™ avec cœurs
graphiques Radeon™ Vega
et AMD Ryzen™ avec cœurs
graphiques Radeon™ de
2ème génération
M2_1 (CPU)
PCIe 4.0 x 4
PCIe 3.0 x 4
PCIe 3.0 x 4
M2_2 (PCH)
PCIe 4.0 x 4
PCIe 3.0 x 4
PCIe 3.0 x 4
M2_3 (PCH)
PCIe 4.0 x 4
PCIe 3.0 x 4
PCIe 3.0 x 4
30º
30º
30º
30º
3.
Déplacez et fixez l
’
entretoise M.2 à la position appropriée pour le support de votre
SSD M.2. Veuillez vous assurer qu
’
il n
’
y a pas d
’
entretoise M.2 sous le SSD M.2
pour éviter de l
’
endommager.
