Vue d’ensemble des composants

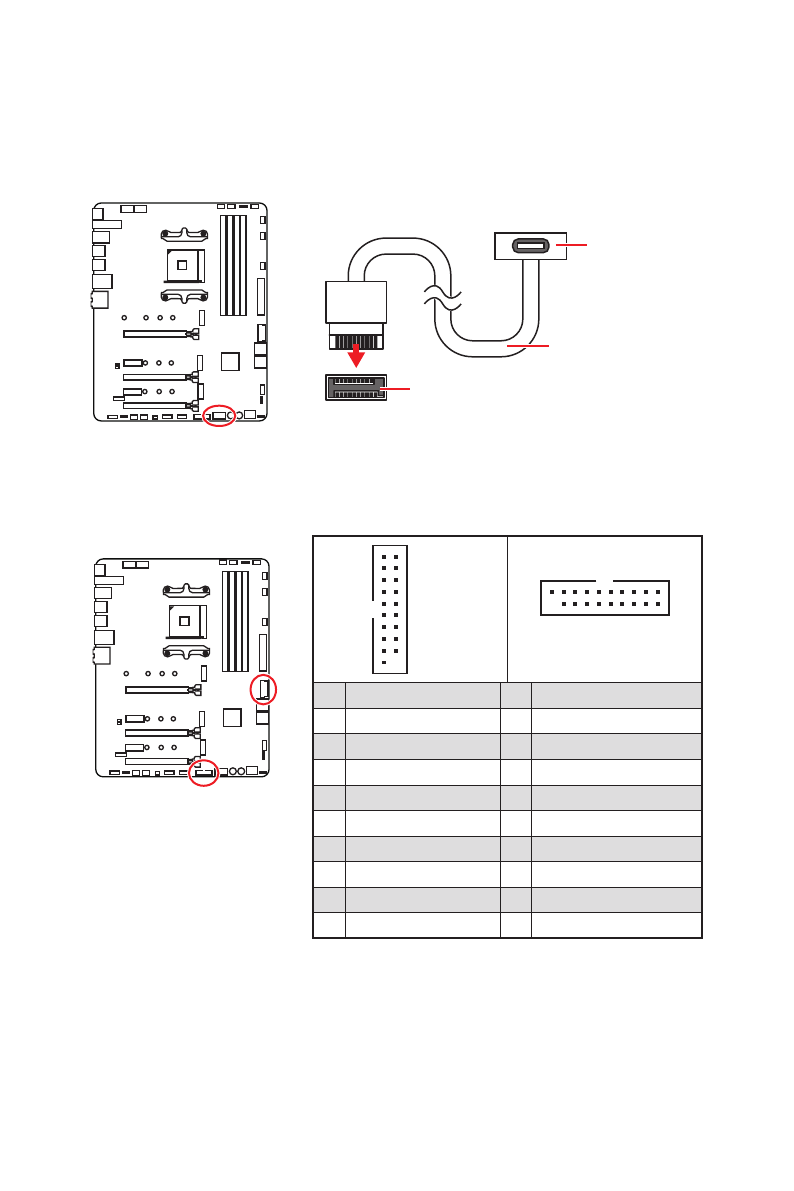

JUSB1 : Connecteur USB 3.2 Gen 2 Type-C
Ce connecteur vous permet de relier un port USB 3.2 Gen 2 Type-C sur le panneau
avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente
robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon
sens.
JUSB1
Câble USB Type-C
Port USB
Type-C sur le
panneau avant
JUSB2~3 : Connecteurs USB 3.2 Gen1
Ces connecteurs vous permettent de relier un port USB 3.2 Gen1 sur le panneau
avant.
⚠
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
1
10
11
20
JUSB3
1
10
11
20
JUSB2
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
NC
20
No Pin
