Встроенные индикаторы

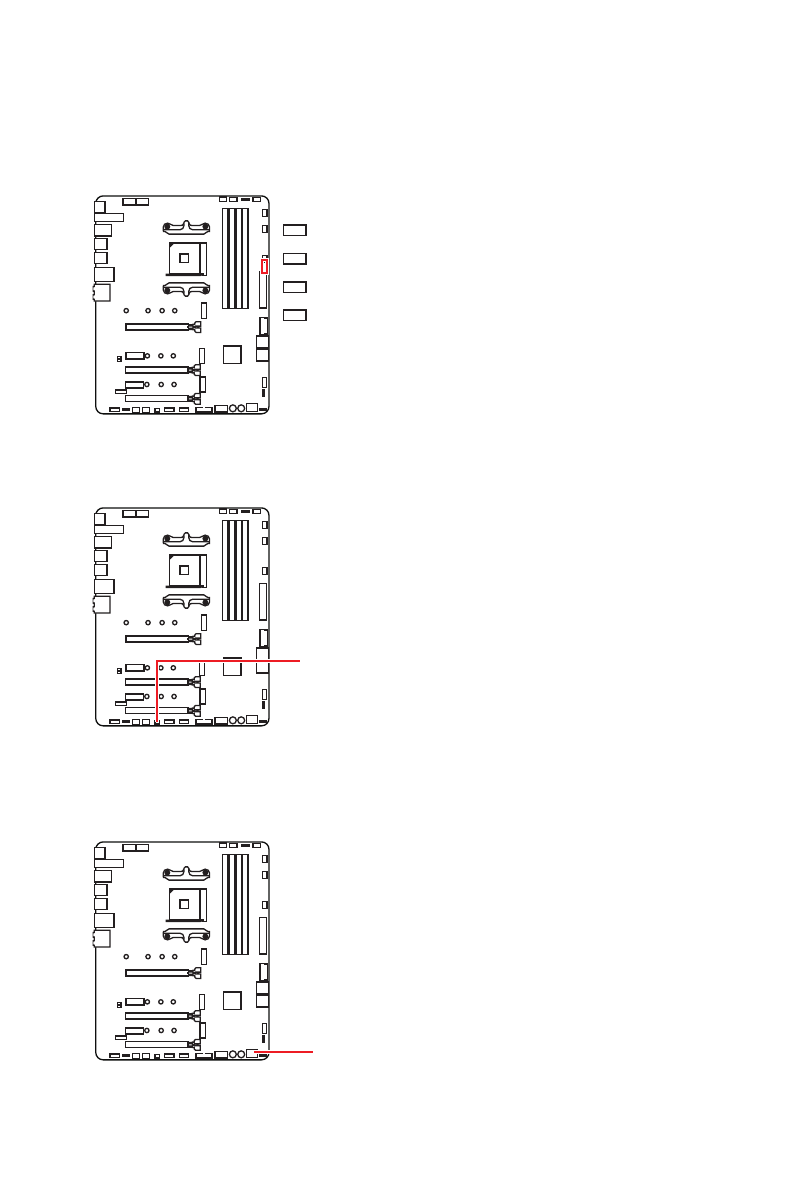

Индикаторы отладки EZ
Данные светодиоды показывают состояния отладки материнской платы.
CPU
- процессор не обнаружен или поврежден.
DRAM
- память DRAM не обнаружена или повреждена.
VGA
- видеокарта не обнаружена или повреждена.
BOOT
- устройство загрузки не обнаружено или
повреждено.
Встроенные индикаторы
JPWRLED1: Индикатор подключения питания
Данные компоненты используются в розничных магазинах для демонстрации
светодиодных эффектов на плате.
JPWRLED1 - Индикатор подключения питания
Индикатор отладочных кодов
Индикатор отладочных кодов
Индикатор отладочных кодов отображает фазы процесса самотестирования POST,
а также коды ошибок. Для получения дополнительной информации см. таблицу
отладочных кодов.
