Übersicht der Komponenten
M2_1~3: M.2 Steckplätze (Key M)
2

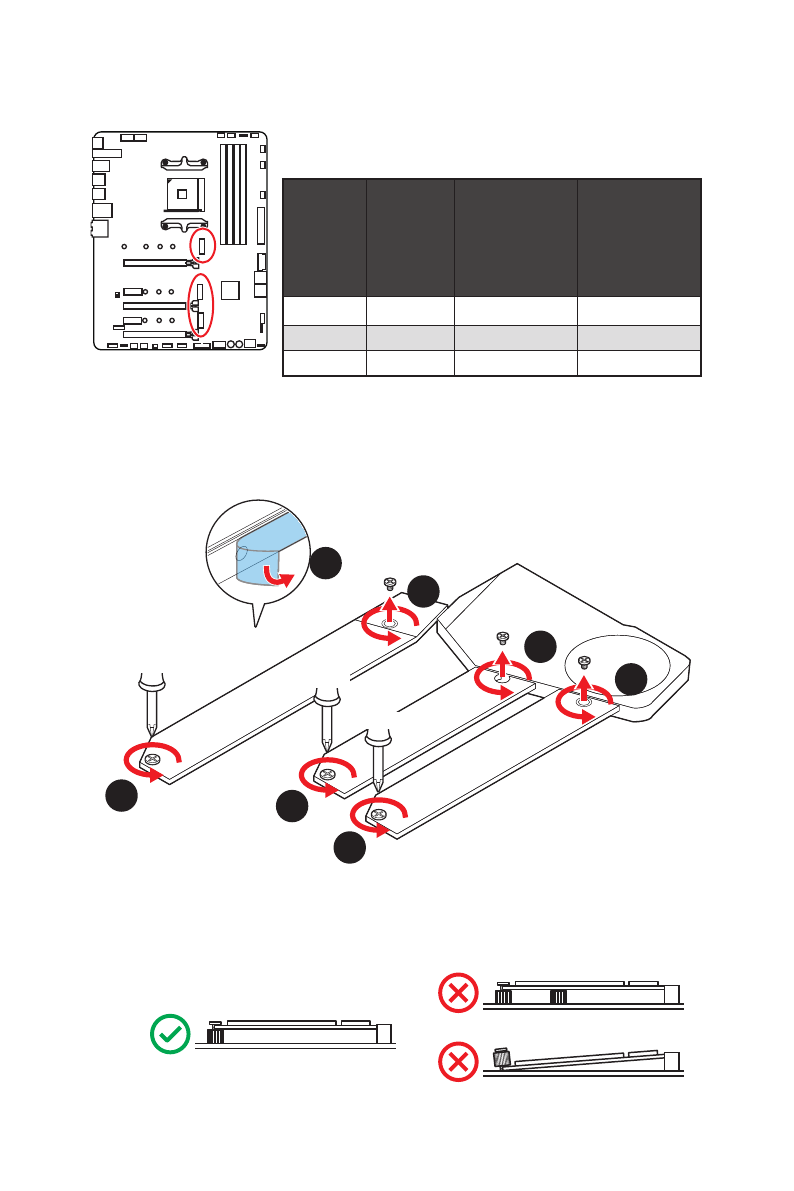

Installation eines M.2 Moduls
1.
Lösen Sie die Schraube des M.2-SHIELD FROZR.
2.
Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den
Wärmeleitpads.
1
1
1
1
1
1
M2_1
M2_2
M2_3
Die folgende Tabelle stellt den M.2-Steckplätzen und der
PCIe-Bandbreite der Prozessoren dar.
Steckplätze
AMD Ryzen
™
der 3.
Generation
Prozessoren
AMD Ryzen
™
der
2. Generation
Prozessoren
Ryzen
™
Prozessoren
mit Radeon
™
Vega
Grafikprozessor und
AMD Ryzen
™
der 2.
Generation Prozessoren
mit Radeon
™
Grafikprozessor
M2_1 (CPU)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
M2_2 (PCH)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
M2_3 (PCH)
PCIe 4.0 x4
PCIe 3.0 x4
PCIe 3.0 x4
30º
30º
30º
30º
3.
Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der
entsprechenden Position Ihrer M.2-SSD. Achten Sie bitte, dass sich unter der M.2-
SSD kein M.2-Abstandshalter befindet, um Beschädigungen zu vermeiden.
