Vue d’ensemble des composants
JCORSAIR1 : Connecteur CORSAIR
Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting
PRO adressables individuellement 5V ou un ventilateur RGB de marque Corsair via
un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement
connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque
CORSAIR avec un logiciel MSI dédié.
1
JCORSAIR1
1
+5V
2
Data
3
Ground

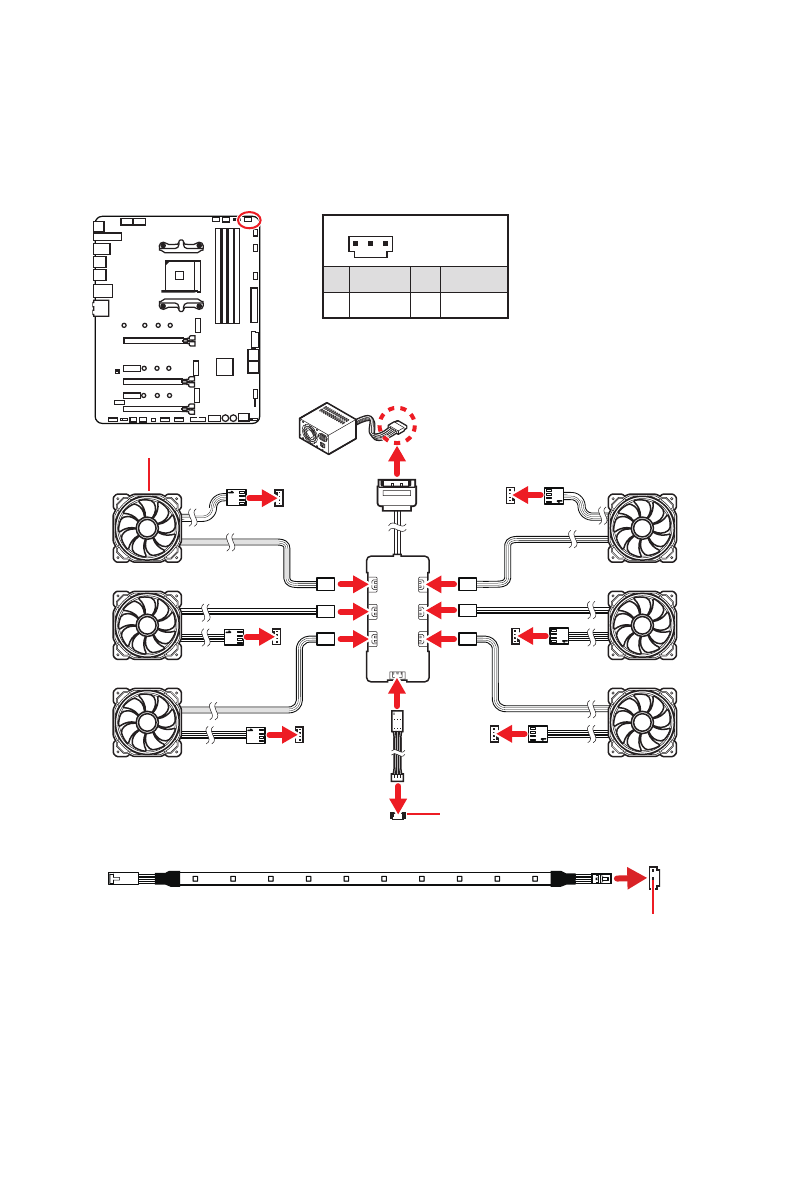

Connexion du ventilateur LED RGB de marque CORSAIR
⚠
Important
∙
Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6. Tout ventilateur
qui n’est pas connecté en série interrompra la communication et la fonction de
rétroéclairage LED RGB ne fonctionnera pas.
∙
Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés
peut varier selon le modèle. Veuillez vous référer aux spécifications de la carte mère.
∙
Le ventilateur LED RGB de marque Corsair et CORSAIR Lighting Node PRO ne
peuvent pas être utilisés en même temps.
Connecteur JCORSAIR1
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
3
4
5
6
Connecteur JCORSAIR1
Alimentation SATA
Connexion du CORSAIR Lighting Node PRO
Ventilateur LED RGB CORSAIR
Hub de ventilateur
CORSAIR
