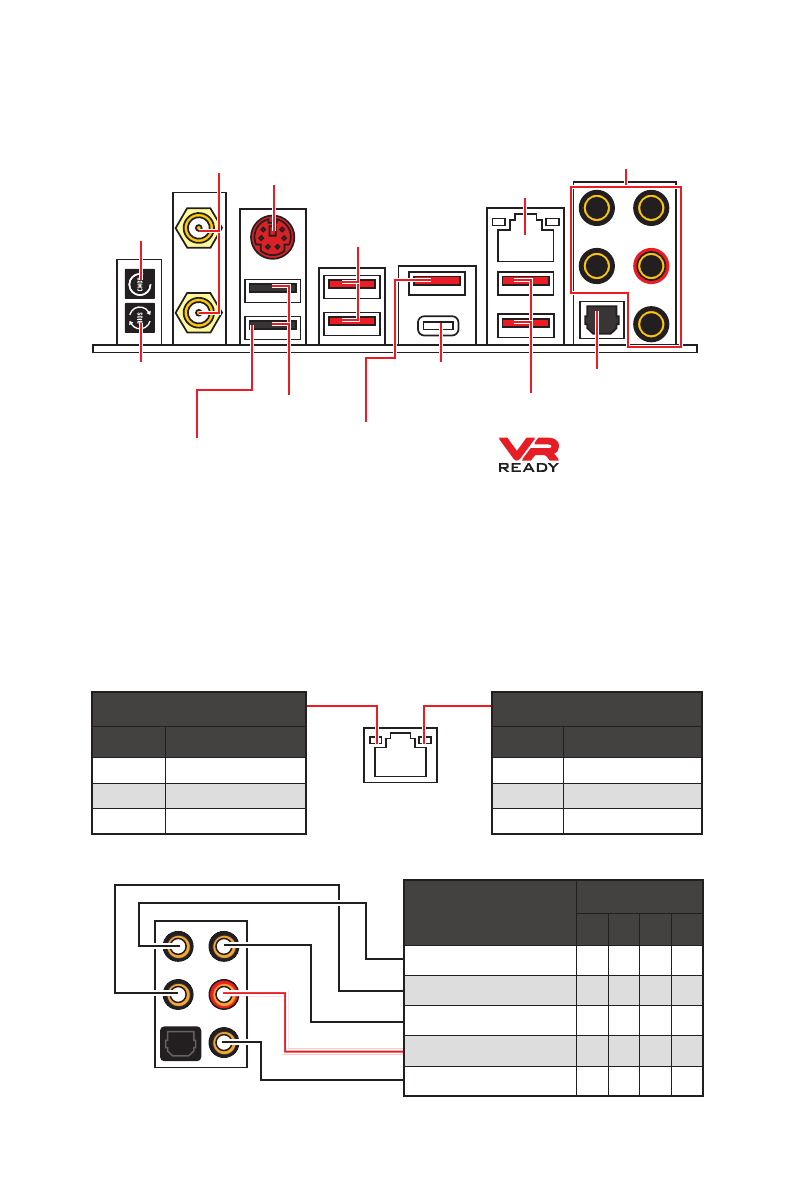

Rear I/O Panel
USB 3.2
Gen 2
Type-C*
USB 3.2 Gen 2
Type-A*
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps
Green
100 Mbps / 1 Gbps
Orange
2.5 Gbps
LAN Port LED Status Table
Audio Ports Configuration
Audio Ports
Channel
2
4
6
8
Center/ Subwoofer Out
●
●
Rear Speaker Out
●
●
●
Line-In/ Side Speaker Out
●
Line-Out/ Front Speaker Out
●
●
●
●
Mic In
(●: connected,
Blank
: empty)
Rear I/O Panel
PS/2 Combo port
2.5 Gbps
LAN
USB 2.0 Type-A
Audio Ports
Optical S/PDIF-Out
Clear CMOS
button
Wi-Fi Antenna
connectors
USB 3.2 Gen 2
Type-A
USB 3.2
Gen1
Type-A
Flash BIOS Button
*USB 3.2 Gen2 (3rd Gen AMD Ryzen™) or USB 3.2 Gen1 (2nd Gen AMD Ryzen™/
Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™
Graphics)
∙
Clear CMOS button
- Power off your computer. Press and hold the Clear CMOS
button for about 5-10 seconds to reset BIOS to default values.
∙
Flash BIOS Port/ Button
- Please refer to page 41 for Updating BIOS with Flash BIOS
Button.
Flash BIOS Port
