18
Vue d’ensemble des composants

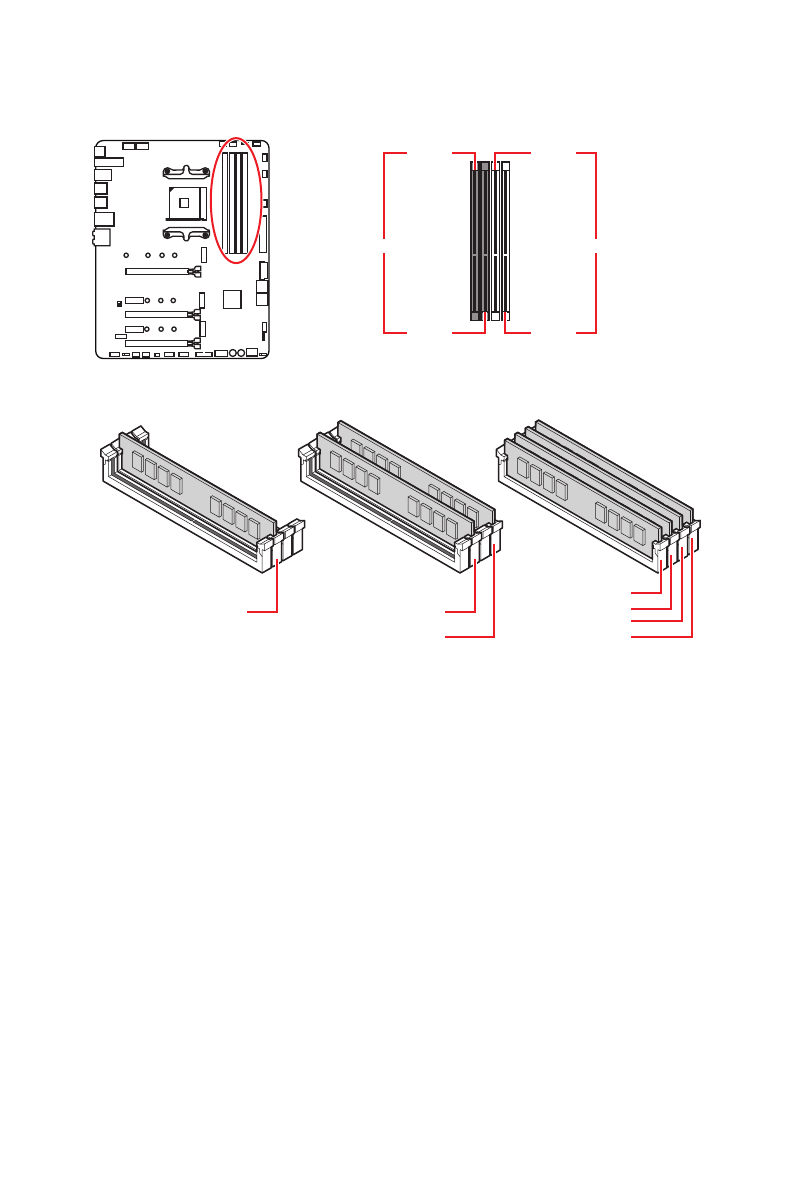

Slots DIMM
DIMMA1
DIMMB1
Canal A
Canal B
DIMMA2
DIMMB2
Installation recommandée de module mémoire
⚠
Important
∙
Veillez à toujours insérer un module de mémoire dans l’emplacement
DIMMA2
en
premier.
∙
Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible
est un peu moins élevée que celle installée.
∙
Basé sur les spécifications du processeur Intel, une tension d’une barrette mémoire
en dessous de 1.35V est conseillée pour protéger le processeur.
∙
Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à
la valeur indiquée lors de l’overclocking car la fréquence d’opération de mémoire
dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et choisissez la
fonction
DRAM Frequency
pour régler la fréquence de mémoire si vous voulez faire
fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.
∙
Il est recommandé d’utiliser un système de refroidissement qui sera capable de
refroidir toutes les barrettes mémoire et d’offrir de bonnes performances lors d’un
overclocking.
∙
La stabilité et la compatibilité du module de mémoire lors de l’overclocking
dépendent du processeur et des périphériques installés.
∙
Du fait des limites officiels des spécifications du contrôleur CPU / mémoire AM4,
les modules de mémoire peuvent fonctionner à une fréquence réduite par rapport à la
valeur indiquée en mode défaut. Veuillez vous référer au site www.msi.com pour plus
d’informations sur la mémoire compatible.
DIMMB2
DIMMB2
DIMMB1
DIMMA2
DIMMA2
DIMMA2
DIMMA1
