27

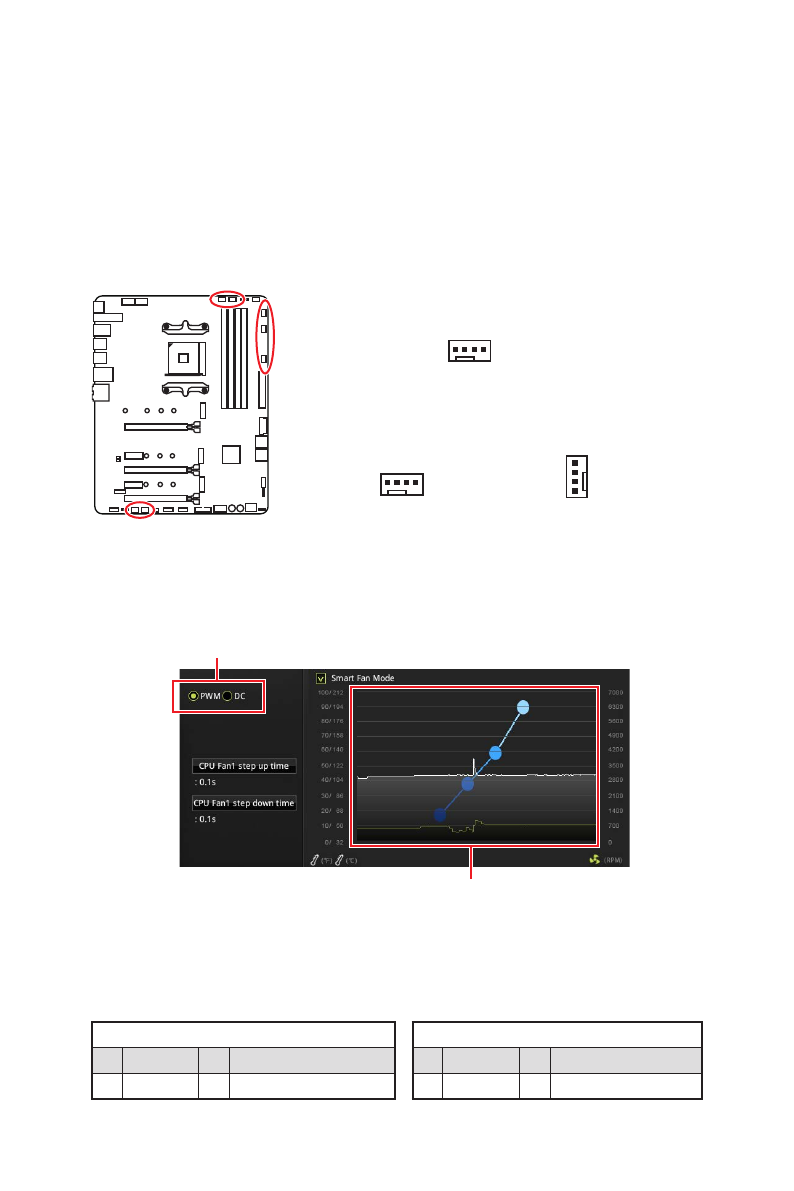

Компоненты материнской платы
CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Разъемы
вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения. Для настройки режима работы вентилятора вручную (PWM или DC),
следуйте указаниям ниже.
Разъем с управлением постоянным током
по умолчанию
Разъем с PWM управлением по умолчанию
1
SYS_FAN2, 4 & 5
1
SYS_FAN1 & 3
1
CPU_FAN1 / PUMP_FAN1
Переключение режимов работы и скорости вращения вентилятора
В меню
BIOS > HARDWARE MONITOR
вы можете выбрать режим работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
Выберите режим
PWM
или
DC
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора в
зависимости от температуры процессора путем изменения
положения градиентных точек.
Назначение контактов разъема для режима PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Назначение контактов разъема для режима DC
1
Ground
2
Voltage Control
3
Sense
4
NC
Назначение контактов разъема для подключения вентилятора
