18
Компоненты материнской платы

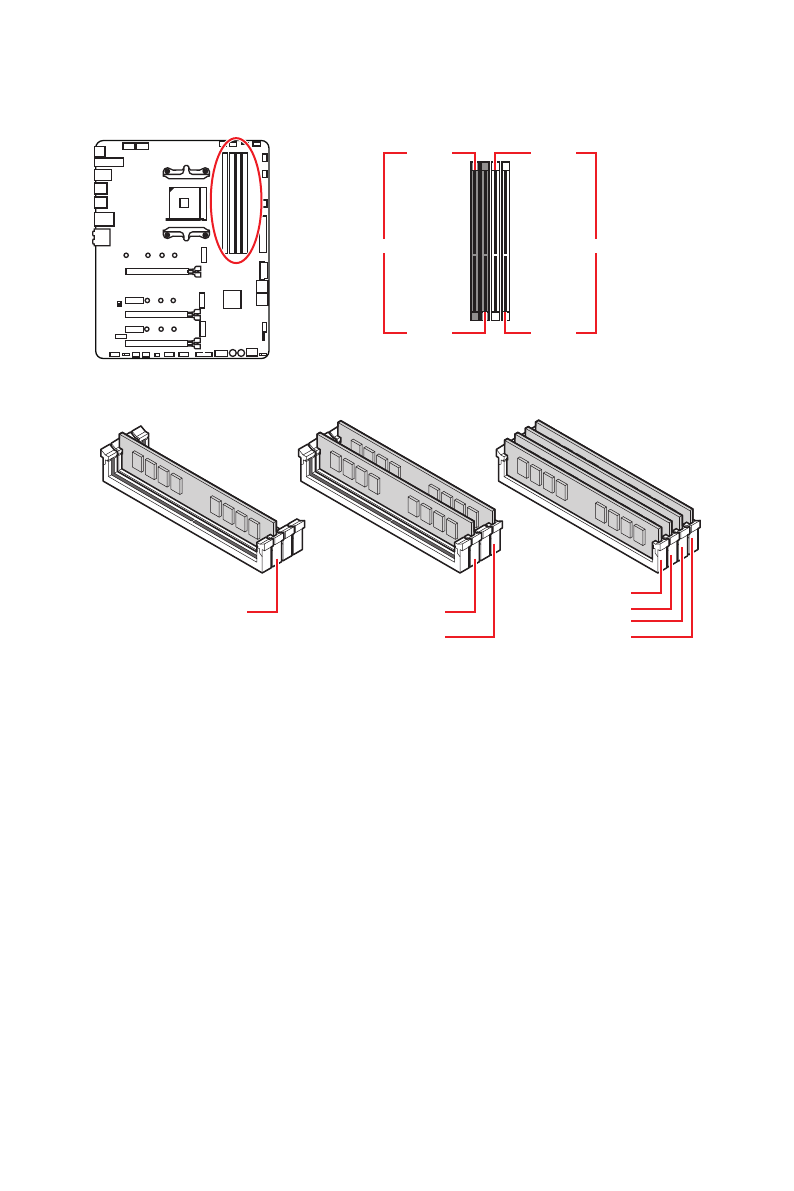

Слоты DIMM
DIMMA1
DIMMB1
Канал A
Канал B
DIMMA2
DIMMB2
Рекомендации по установке модулей памяти
⚠
Внимание!
∙
Всегда устанавливайте модуль памяти сначала в слот
DIMMA2
.
∙
В связи со спецификой использования ресурсов чипсета, доступный объем
памяти будет немного меньше, чем фактически установленный.
∙
На основе характеристик процессора, рекомендуется устанавливать напряжение
на памяти DIMM менее 1.35 В. Это позволит защитить процессор.
∙
Некоторые модули памяти при разгоне могут работать на частотах ниже
заявленной производителем, поскольку выставляемая для памяти частота зависит
от информации, записанной в SPD (Serial Presence Detect). Зайдите в BIOS и
выберите опцию
DRAM Frequency
, чтобы установить заявленную или более
высокую частоту.
∙
При установке памяти во все слоты, а также при ее разгоне, рекомендуется
использовать более эффективную систему охлаждения памяти.
∙
Совместимость и стабильность работы установленных модулей памяти при
разгоне зависит от установленного процессора и других устройств.
∙
Из-за ограничений официальной спецификации процессора АМ4/ контроллера
памяти, модули памяти могут работать на частотах ниже заявленной
производителем при настройках по умолчанию. Дополнительную информацию о
совместимых модулях памяти можно найти на веб-сайте www.msi.com.
DIMMB2
DIMMB2
DIMMB1
DIMMA2
DIMMA2
DIMMA2
DIMMA1
