23

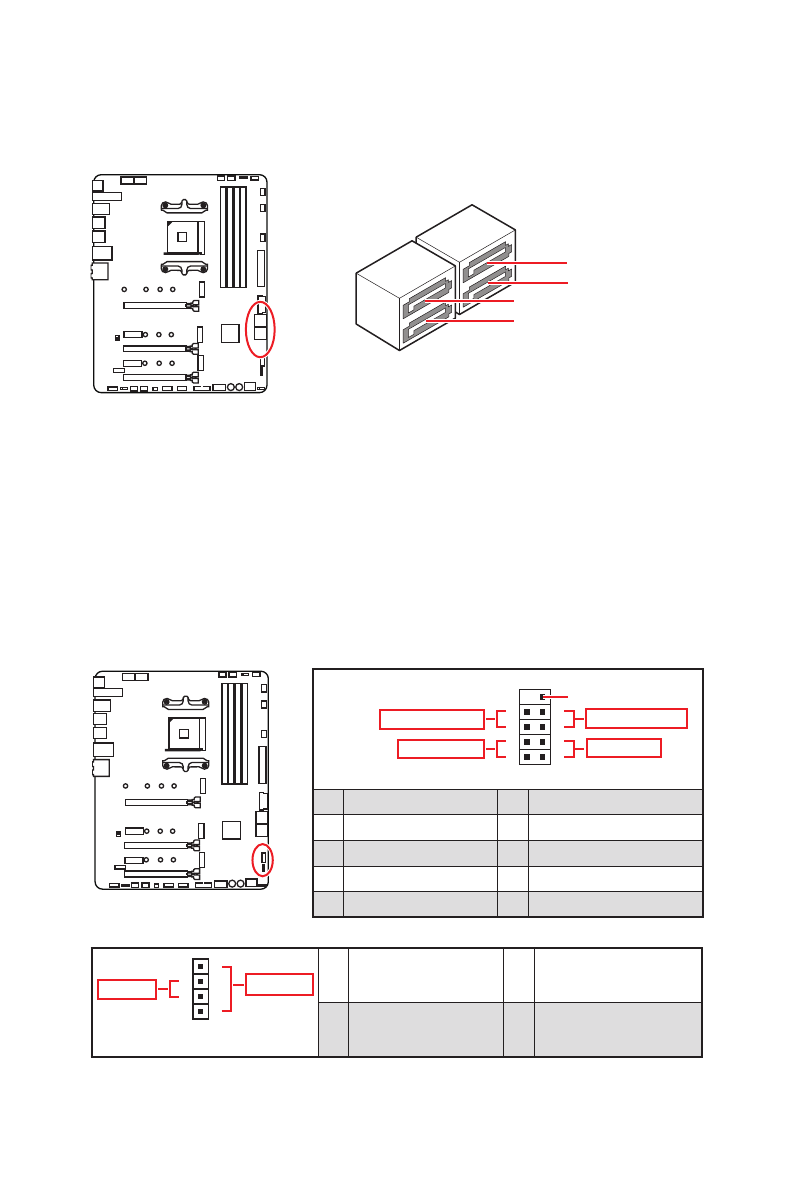

Компоненты материнской платы
SATA1~4: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA3
SATA2
SATA4
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
JFP1, JFP2: Разъемы передней панели
Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели.
JFP2
1
+
+
-
-
Speaker
Buzzer
1
Speaker -
2
Buzzer +
3
Buzzer -
4
Speaker +
JFP1
1
2
10 9
+
+
+
-
-
-
-
+ Reserved
Power LED
Power Switch
HDD LED
Reset Switch
1
HDD LED +
2
Power LED +
3
HDD LED -
4
Power LED -
5
Reset Switch
6
Power Switch
7
Reset Switch
8
Power Switch
9
Reserved
10
No Pin
