12

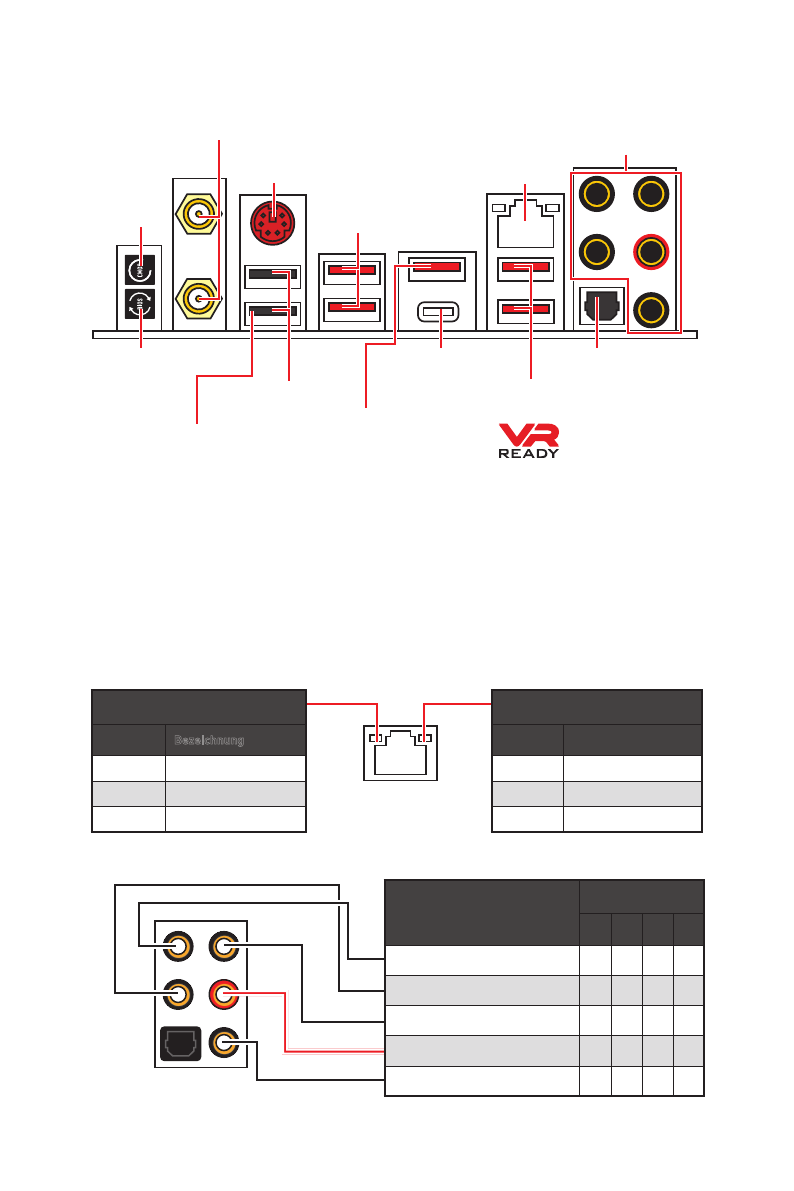

Rückseite E/A
USB 3.2
Gen 2
Typ-C*
USB 3.2 Gen 2
Typ-A*
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
Speed LED
Zustand
Bezeichnung
Aus
10 Mbit/s
Grün
100 Mbit/s / 1 Gbit/s
Orange
2,5 Gbit/s
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2
4
6
8
Mitte-/ Subwoofer-Ausgang
●
●
Hinterer Lautsprecher
●
●
●
Line-In/ Seitliche Lautsprecher
●
Line-Out/ Vorderer Lautsprecher
●
●
●
●
Mic-In
(●: Verbindet,
Blank
: Leer)
Rückseite E/A
PS/2 Combo
Anshluss
2,5 Gbit/s
LAN
USB 2.0 Typ-A
Audioanschlüsse
Optischer S/PDIF-
Ausgang
Clear CMOS
Taste
Wi-Fi Antennenanschlüsse
USB 3.2 Gen 2
Typ-A
USB 3.2
Gen1
Typ-A
Flash BIOS Taste
*USB 3.2 Gen2 (AMD Ryzen
™
der 3. Generation Prozessoren) oder USB 3.2 Gen1
(AMD Ryzen
™
der 2. Generation Prozessoren/ Ryzen™ Prozessorenmit Radeon
™
Vega Grafikprozessor und AMD Ryzen
™
der 2. Generation Prozessoren mit Radeon
™
Grafikprozessor)
∙
Clear CMOS Taste
- Schalten Sie den Computer aus. Halten Sie die Taste
“Clear CMOS” für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte
zurückzusetzen.
∙
Flash BIOS Anschluss/ Taste
- Auf der Seite 42 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
Flash BIOS Anschluss
Содержание
- 7 VII; Connecting the Power Connectors/ Stromanschlüsse
- 159 Содержание
- 160 Установка ОС, драйверов и утилит
- 161 Безопасное использование продукции
- 162 Технические характеристики; Процессор; Слоты расширения
- 163 GPU
- 165 Разъемы на плате
- 166 Разъемы задней
- 167 Эксклюзивные
- 169 Технические характеристики разъема JCORSAIR1; Поддерживаемые продукты; Комплект поставки
- 170 индикатора; Таблица состояний индикатора порта LAN; Порты Аудио; Задняя панель портов ввода/ вывода; ∙ Кнопка очистки данных CMOS
- 171 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 172 Подключение наушников и микрофона
- 173 Установка антенн
- 175 Процессорный сокет; Процессор AM4
- 176 Слоты DIMM; Рекомендации по установке модулей памяти
- 177 MSI Gaming Series Graphics Card Bolster; Таблица пропускной способности PCIe; Для процессоров AMD RyzenTM 3-го поколения
- 178 Для процессоров AMD RyzenTM 2-го поколения
- 182 JAUD1: Разъем аудио передней панели
- 184 JTPM1: Разъем модуля ТРМ
- 185 вентиляторов; Разъем с управлением постоянным током; Назначение контактов разъема для подключения вентилятора
- 186 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 187 Сброс настроек BIOS до значений по умолчанию
- 188 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 189 Подключение адресных RGB светодиодных лент
- 190 JCORSAIR1: Разъем CORSAIR; Подключение вентиляторов CORSAIR с RGB; Подключение светодиодных лент CORSAIR Lighting Node PRO
- 191 Индикаторы отладки EZ; Встроенные индикаторы; JPWRLED1: Индикатор подключения питания
- 192 Таблица шестнадцатиричных символов; Коды ошибок SEC
- 193 Коды ошибок PEI
- 194 Коды ошибок DXE
- 195 Прогресс-коды S3 Resume; Коды ошибок S3 Resume; Прогресс-коды восстановления; Коды состояний ACPI
- 196 Установка Windows® 10
- 197 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши
- 198 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 199 Обновление BIOS при помощи кнопки Flash BIOS; ROM
- 200 Режим EZ
- 202 Режим разгона; переключатель режимов установки; ∙ Выбор меню BIOS
- 203 Меню OC
- 208 ii
