8-6
VALVE N1
N
L
VALVE N1
N
L
VALVE N1
N
L

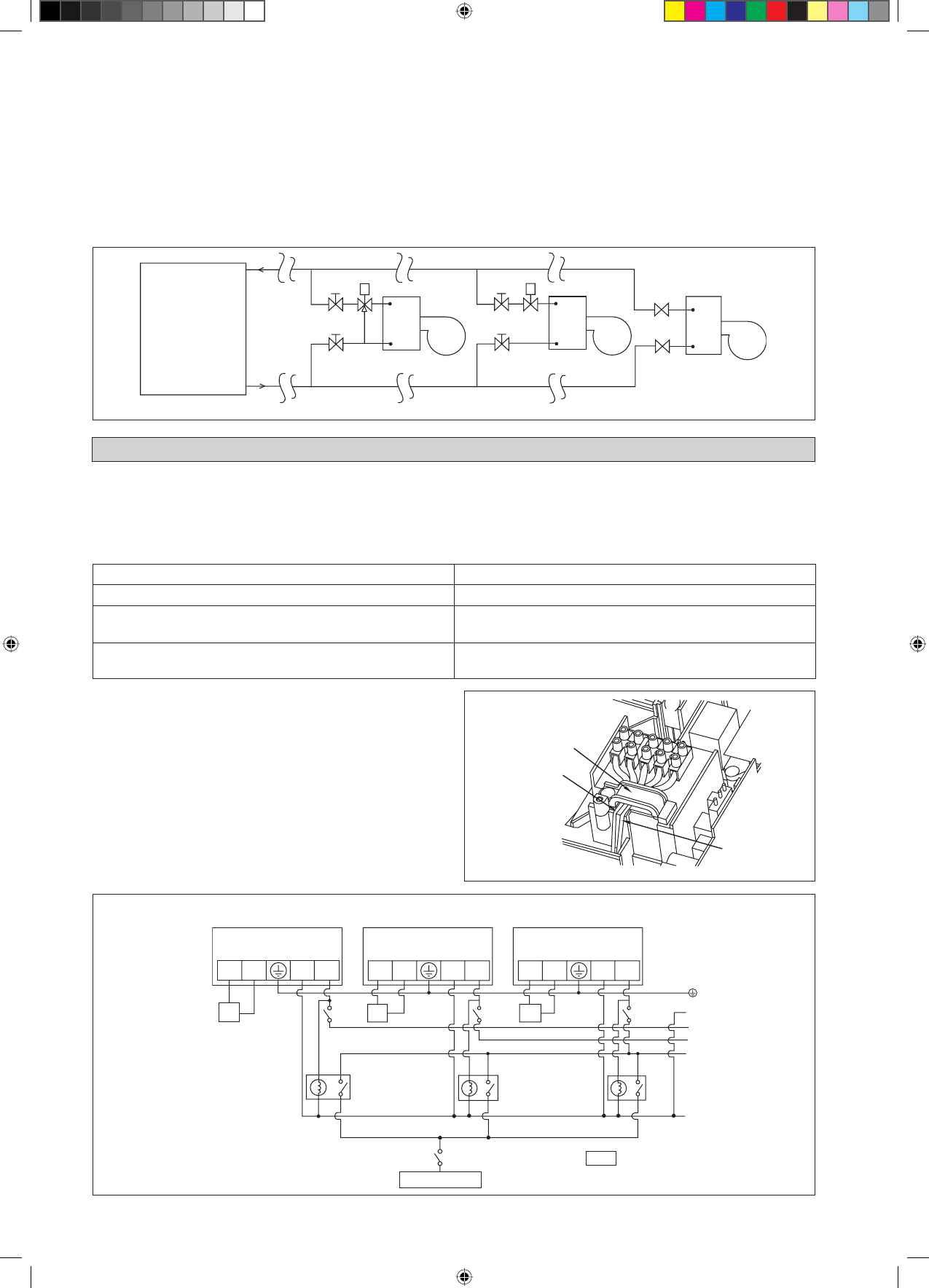

Подсоединение Водопровода
Выводы водовыпуска и водозабора внутреннего блока оборудованы резьбовым соединением. Для откачки воздуха, на водяной коллектор
установлен воздушный вентиль.
Для чередования выключения или перепуска воды необходим трехходовой клапан.
Для установки на открытом воздухе, рекомендуется применение трубки из черного металла, трубки из полиуретана, трубки из
поливинилхлорида, а также медной трубки.
Во избежание конденсации, все типы трубок и соединений должны быть изолированы полиуретаном (типа ARMAFLEX, или подобного).
Для установки нельзя использовать загрязненные или поврежденные трубки или комплектующие.
Некоторые основные комплектующие, как например, запорный клапан, уравнительный клапан, двухходовой или трехходовой клапан,
фильтр, сетчатый фильтр и др. необходимы для улучшения работы системы и облегчения ее использования.
Запорный
вентиль
Трехходовой вентиль
Запорный
вентиль
Двухходовой вентиль
Запорный
вентиль
Блок охлаждения
Запорный
вентиль
Хорошая управляемость
Плохая управляемость
Запорный
вентиль
FCU
Наихудшая управляемость
Запорный
вентиль
FWT02/03/04/05/06
3 ХОДОВОГО КЛАПАНА
РЕЛЕ (220-240В, 10A)
ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Модель
FWT02/03/04/05/06
Диапазон напряжения
**
220В – 240В/1Ф / 50Гц +
!
Сечение шнура сети
*
мм
2
Количество Проводов
1,5
3
Рекомендованный предохранитель с
задержкой срабатывания
A
2
Все провода должны быть хорошо соединены.
Все электропроводка должна не приходить в
соприкосновение с хладагентом насоса или
лопастей двигателя.
Соединяющиеся провода к внутренней единице
должны быть зажаты на проводные зажимы как
показано в фигуре.
Шнур питания должен быть эквивалентным H07RN-F
который является минимальным требованием, и должен
использоваться в защитной трубке.
•
•
•
•
Зажим Проводов
Кабель
Межсоединения
Шнур сети
ВАЖНО:
*
Данные значения представлены только для информации, их необходимо проверить и выбрать для соответствия
местным и/или национальным техническим условиям и предписаниям. Они также зависят от типа установки и сечения
используемых проводников.
**
Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке, прикрепленной к корпусу
аппарата.Разъединение в питающей сети должно быть полюсным, при этом зазоры между замыкающими контактами
реле должны быть, по крайней мере, 3мм.
FCU3
3wv
x1
FCU2
3wv
x2
FCU1
3wv
x3
Блок охлаждения
N
T
S
R
x1x2x3
FCU
FCU
3WV
