7-5
Ελληνικά

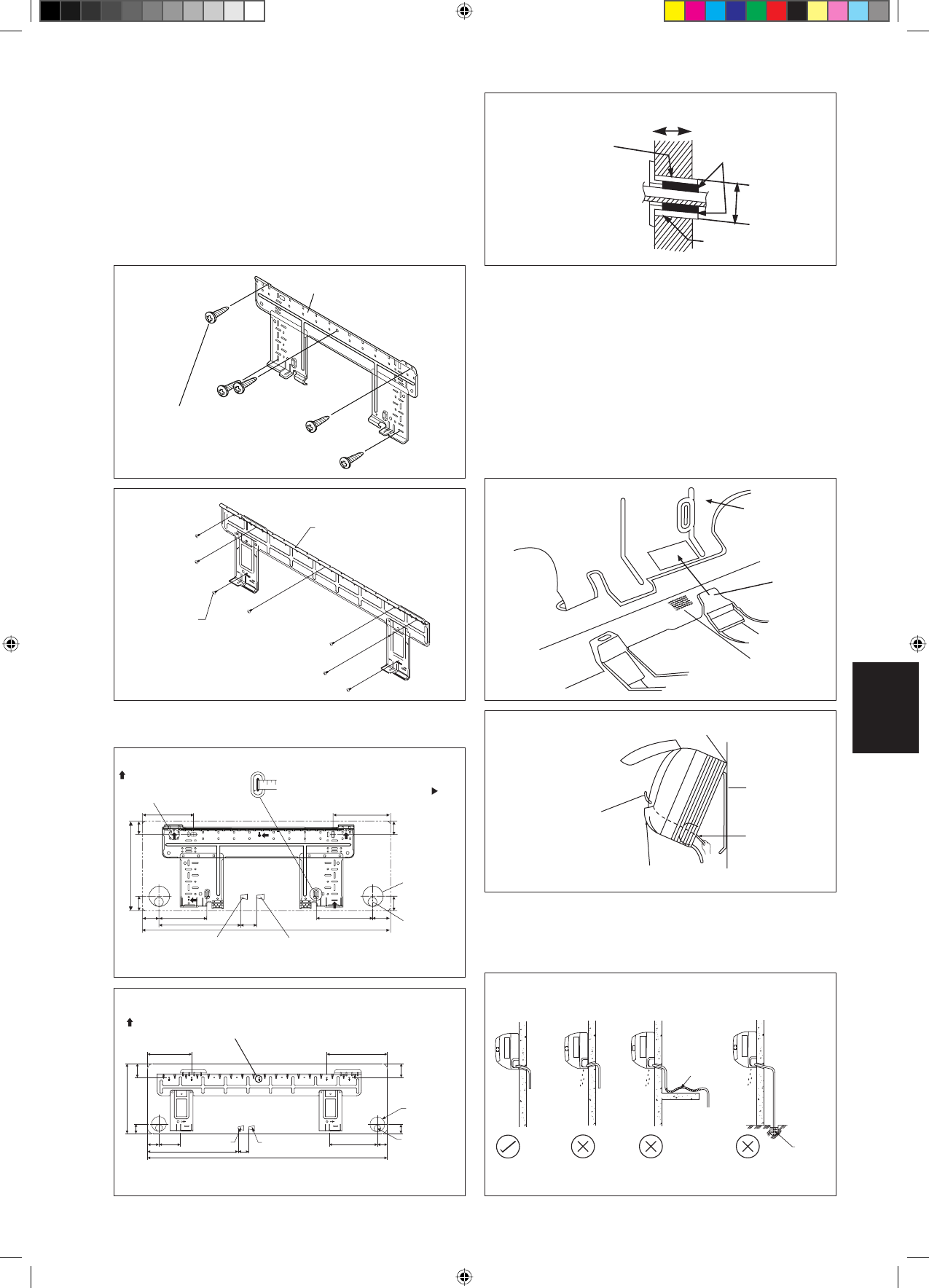

Τοποθέτηση πλάκας εγκατάστασης
Βεβαιωθείτε ότι ο τοίχος είναι αρκετά γερός ώστε να στηρίξει το
βάρος της μονάδας. Διαφορετικά, χρειάζεται να ενισχύσετε τον
τοίχο με πλάκες, δοκούς ή στύλους.
Χρησιμοποιήστε το αλφάδι για την οριζόντια τοποθέτηση και
σταθεροποιήστε με 5 κατάλληλες βίδες στο FWT02/03/04 και 7
κατάλληλες βίδες στο FWT05/06.
Σε περίπτωση που η πίσω σωλήνωση περισσεύει, ανοίξτε μια
τρύπα διαμέτρου 65mm με κωνικό τρυπάνι, λίγο πιο χαμηλά στον
εξωτερικό τοίχο (δείτε την εικόνα).
Εσωτερικά
Στεγανοποίηση
Εξωτερικά
Ενδοτοίχιος σωλήνας (παρέχεται
στον τόπο εγκατάστασης)
Κάλυμμα οπής τοίχου (παρέχεται
στον τόπο εγκατάστασης)
Ενδοτοίχιος σωλήνας (παρέχεται
στον τόπο εγκατάστασης)
Ø 65
Οπή με κωνικό τρυπάνι
Πλάκα τοποθέτησης
Βίδα στερέωσης πλάκας
τοποθέτησης
FWT02/03/04
Τοποθέτηση της μονάδας στην πλάκα εγκατάστασης
Γαντζώστε την εσωτερική μονάδα στο πάνω τμήμα της πλάκας
εγκατάστασης (συνδέστε τους δύο γάντζους στο πίσω μέρος της
πάνω όψης της εσωτερικής μονάδας με το άνω άκρο της πλάκας
εγκατάστασης). Βεβαιωθείτε ότι οι γάντζοι εγκαθίστανται σωστά πάνω
στην πλάκα εγκατάστασης μετακινώντας την αριστερά και δεξιά.
Τρόπος προσάρτησης της εσωτερικής μονάδας
Συ ν δ έ σ τ ε το υ ς γ ά ν τ ζ ο υ ς το υ κά τ ω πλ α ι σ ί ο υ σ τ ην πλ ά κα
τοποθέτησης.
Τρόπος αφαίρεσης της εσωτερικής μονάδας
Σπρώξτε προς τα πάνω την περιοχή με την ένδειξη (στο κάτω τμήμα
της μπροστινής γρίλιας) για να απελευθερώσετε τους γάντζους.
Πλάκα
τοποθέτησης
Κλιπ
Ένδειξη (πίσω
πλευρά)
Κάτω πλαίσιο
Μπροστινή γρίλια
Πλάκα τοποθέτησης
Βίδα στερέωσης
πλάκας τοποθέτησης
FWT05/06
Συνιστώμενα σημεία συγκράτησης της πλάκας
τοποθέτησης και διαστάσεις
Πλάκα
τοποθέτησης
Καλώδια
διασύνδεσης
Κρεμάστε εδώ τον γάντζο της εσωτερικής μονάδας.
Οδηγός καλωδίου
Κατά την α πογύμνω ση
των άκρων των καλωδίων
διασύνδεσης που κάνετε
σ τ η ν π ρ ο ε τ ο ι μ α σ ί α ,
ενώστε τα δεξιά άκρα των
καλωδίων με μονωτική
ταινία.
Θέση σωλήνα
αποστράγγισης
Συνιστώμενα σημεία συγκράτησης
της πλάκας τοποθέτησης
(5 σημεία συνολικά)
Χρησιμοποιήστε τη μετροταινία όπως φαίνεται στην εικόνα.
Τοποθετήστε το άκρο της μετροταινίας στο σημείο
Εξοδοσ νερου
Εισοδοσ νερου
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Όλες οι διαστάσεις είναι σε mm
FWT02/03/04
Τρύπα στον
τοίχο
Ø 65mm
Σωλήνωση αποστράγγισης νερού
Ο εσωτερικός σωλήνας αποστράγγισης πρέπει να έχει κατωφερή
κλίση για ομαλή αποστράγγιση. Αποφύγετε περιπτώσεις που είναι
πιθανό να προκαλέσουν διαρροή νερού.
Άκρο βυθισμένο
σε νερό
Διαρροή
νερού
Διαρροή
νερού
Διαρροή
νερού
Λάθος
Λάθος
Λάθος
Σωληνασ
Αποστράγγιση νερού
Κατακράτηση
νερού
Σωστό
Συνιστώμενα σημεία συγκράτησης της πλάκας
τοποθέτησης (7 σημεία συνολικά)
190
173
61
310
61
Εξοδοσ νερου
Εισοδοσ νερου
48
45
580
1065
219
40
40
91
45
FWT05/06
Όλες οι διαστάσεις είναι σε mm
Θέση σωλήνα
αποστράγγισης
Τρύπα στον
τοίχο
Ø 65mm
