8-5
Ру
сс
кий

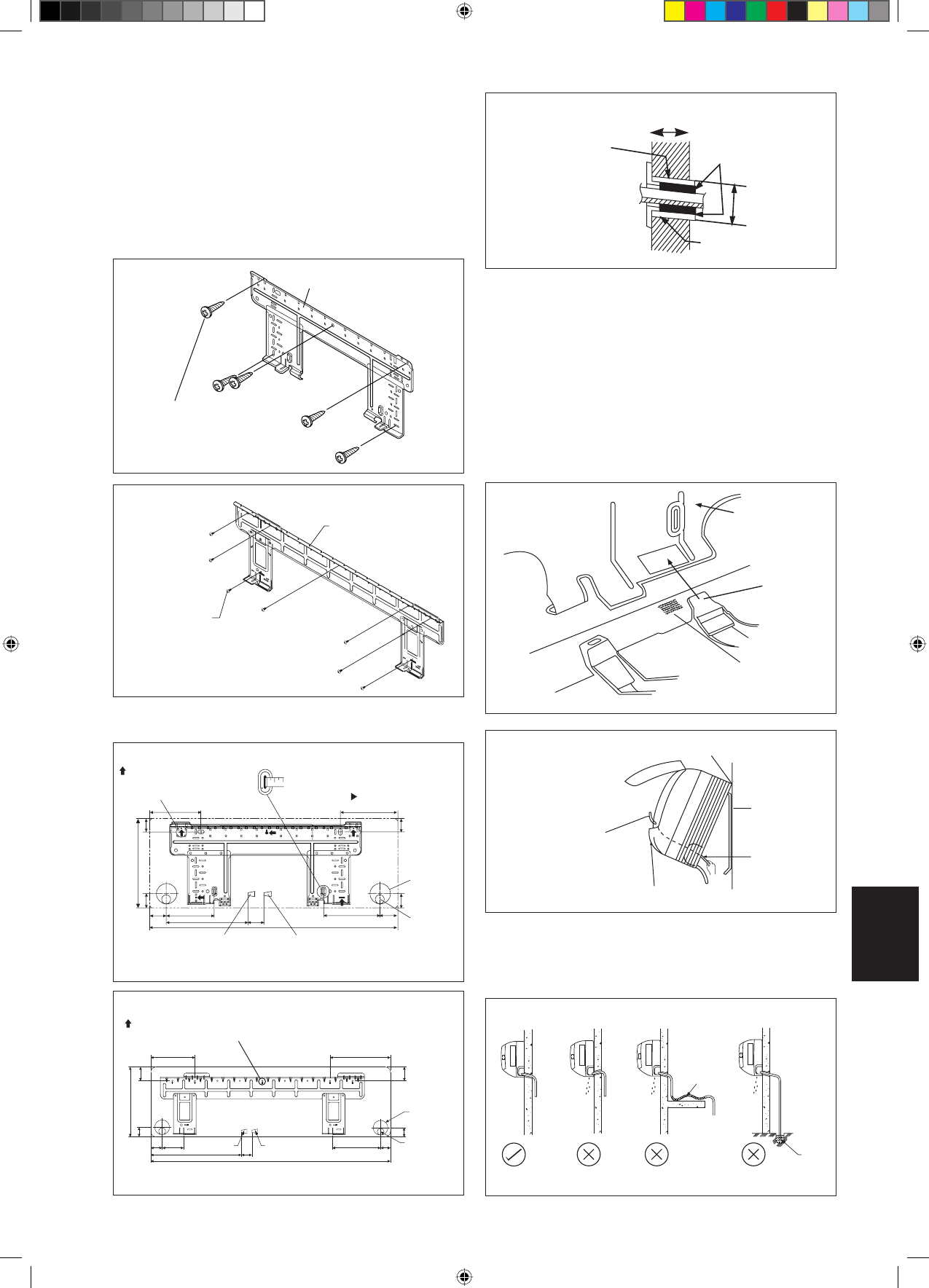

Сборка монтажной пластины
Убедитесь, что стена достаточно крепкая, чтобы выдержать
вес блока. В противном случае необходимо укрепить стену
пластинами, балками или стойками.
Для выравнивания по горизонтали используйте уровень и
закрепите модель FWT02/03/04 5 подходящими винтами, а модель
FWT05/06 – 7 винтами.
Если задний трубопровод слишком длинны, чуть ниже на внешней
стене просверлите шарошечной дрелью отверстие диаметром
65мм (см. рисунок).
Внутренняя сторона
Уплотнение
Наружная сторона
Встраиваемая
в стену труба
(Местная поставка)
Kрышка дла отверстия в
стене (Местная поставка)
Встраиваемая в стену труба
(Местная поставка)
Ø
65
Установочная плата
Трубопровод отвода воды
Дренажная труба внутреннего блока должна быть установлена с
уклоном вниз для обеспечения беспрепятственного отвода воды.
Необходимо избегать ситуации, которые могут вызвать утечку воды.
Погруженный
Конец в Воду
Утечка
воды
Утечка
воды
Утечка
воды
Неправильно Неправильно
Неправильно
Дренаж
Отвод воды
Установочная
плата
Ограничитель
Mетка
(задняясторона)
Днищевый
шпангоут
Передняя
решетка
Правила установки комнатного блока
Прицепите кулачковые захваты нижней рамы к установочной плате.
Правила снятия комнатного блока
Надавите на отмеченную область (в нижней части передней решетки)
для расцепления кулачков.
Установка блока на монтажной пластине
Зацепите внутренний блок за верхнюю часть монтажной пластины
(Зацепите два крюка, расположенные на задней верхней части
внутреннего блока, за верхний край монтажной пластины). Убедитесь,
что крюки надежно зафиксированы на монтажной пластине,
перемещая ее влево и вправо.
Установочная
плата
Провода
межсоединений
Здесь подвешивайте комиатный блок на крюки.
Направляющая дпя проводов
П р и п р ед в а р и т е л ь н о м
с н я т и и и з о л я ц и и с
проводов межсоединений
обматывайте оголенные
к о н ц ы п р о в о д о в
изоляционной лентой.
Kрепежный винт
установочной платы
Сквозное
отверстие
в стене
Ø
65мм
Позиция
дренажного
шланга
Рекомендуемые позиции
закрепления установочной
платы (всего 5 позиций)
Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры
166
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Пpocвepлитe Коничecким Свepлoм
Водоудержание
Все размеры указаны в мм
Правильно
Установочная плата
Kрепежный винт
установочной
платы
FWT05/06
FWT02/03/04
FWT05/06
FWT02/03/04
Все размеры указаны в мм
Испольэуйте мерную
ленту, как покаюазано, и
расположите конец мерной
ленты в точке
184
190
173
61
31
0
61
48
45
580
1065
219
40
40
91
45
Позиция
дренажного
шланга
Сквозное
отверстие
в стене
Ø
65мм
Boдobыпуск
Boдo3aбop
Boдobыпуск
Boдo3aбop
Рекомендуемые позиции закрепления
установочной платы (всего 7 позиций)
