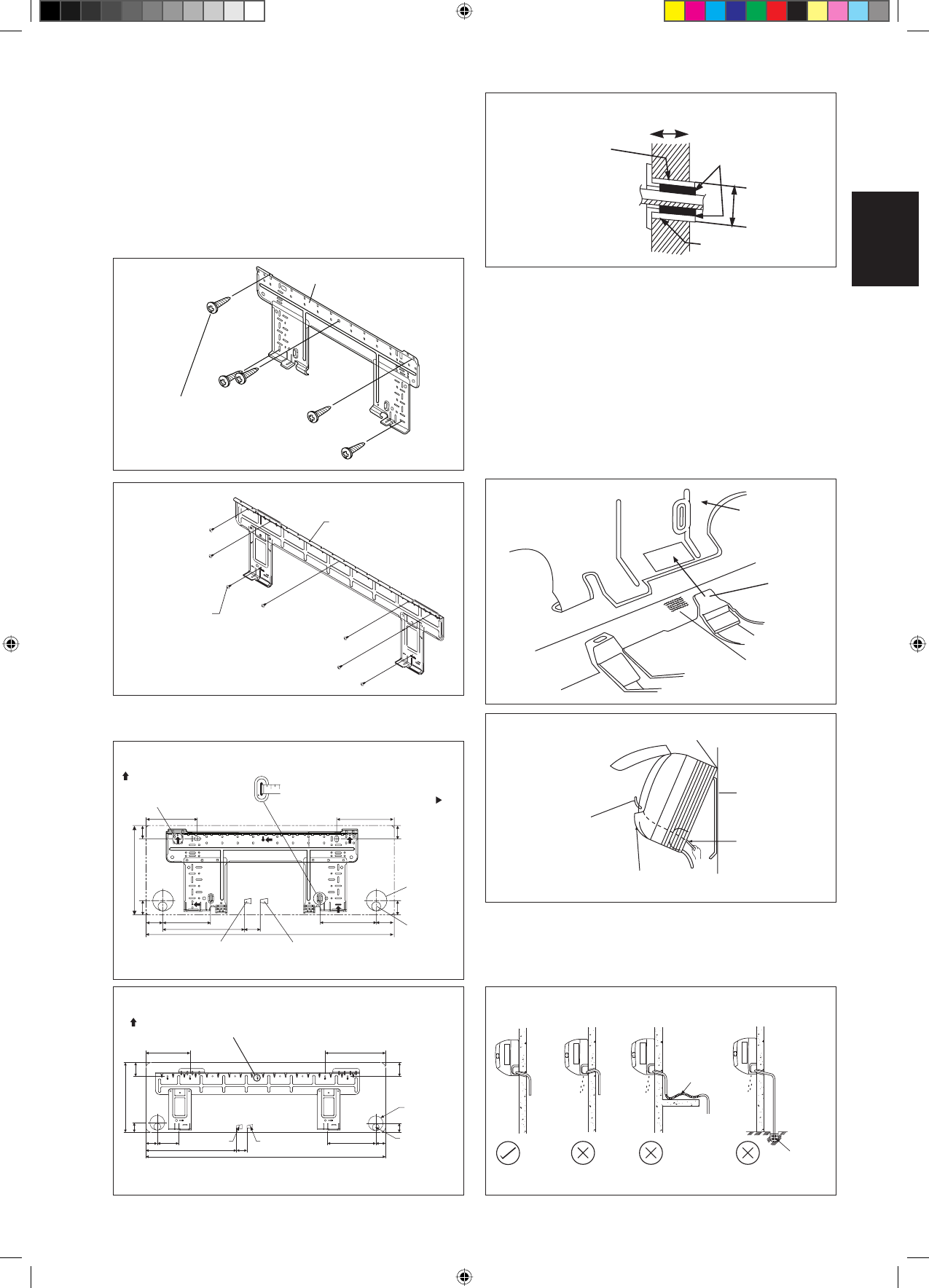

Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um das Gewicht
aufnehmen zu können. Falls nicht, müssen geeignete Vertärkungsplatten,
Träger oder Stützen verwendet werden.
Verwenden Sie eine Wasserwaage für eine waagerechte Halterung und
befestigen Sie es mit 5 geeigneten Schrauben für FWT02/03/04 und mit
7 geeigneten Schrauben für FWT05/06.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine Bohrung
65mm mit einem Konusbohrer setzen. Hierbei die Bohrung auf der
wandungsaußenseite etwas tiefer positionieren (siehe Abb).
Innen
Abdichtung
Außen
Wanddurchbruchrohr
(bauseits beizustellen)
Wandblende
(bauseits beizustellen)
Wanddurchbruchrohr
(bauseits beizustellen)
Ø 65
Befestigungsblech
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die innenliegende
Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie Umstände,
die zum Austreten von Wasser führen können.
In Wasser
Eintau-
Chendes
Rohrende
Wasser
Leck
Wasser
Leck
Wasser
Leck
Falsch
Falsch
Falsch
Ableitung
Wasserablauf
Befestigungsblech
Clip
Markierung
(Rückseite)
Unterer Rahmen
Vorderes Gitter
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der Installationsplatte
einhängen (Die beiden hinteren oberen Laschen der Innenmontage-Einheit
in die obere Kante der Installationsplatte einhängen). Bewegen Sie die
Montageplatte leicht nach links und rechts, um zu prüfen, ob die Haken
ordnungsgemäß eingegriffen haben.
Anbringen des Innenaggregats
Haken Sie die Klemmen des Bodenrahmens auf der montageplatte
ein.
Entfernen des Innenaggregats
Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills)
nach oben, um die Klemmen zu lösen.
Befestigungsblech
Verbindungsdrähte
Die Inneneinheit hier einhaken.
Drahtführung
Wenn die Enden der
Verbindungsdrähte
im voraus abisoliert
werden, so binden Sie
die Drahtenden mit
Isolierband zusammen.
Befestigungsschraube
Montageplatte
Wasseraustrittsöffnung
Wassereintrittsöffnung
Empfohlene Montageplatte, Halterungsstellen und
Abmessungen
Bohrung Durch Konusbohrer
Wasserrückhaltung
Alle dimensionen sind in mm
Korrekt
Befestigungsblech
Befestigungsschraube
Montageplatte
FWT05/06
FWT02/03/04
FWT05/06
FWT02/03/04
Alle dimensionen sind in mm
Position des
Ablaufschlauchs
Wandöffnung
Ø 65mm
Wasseraustrittsöffnung
Wassereintrittsöffnung
Wandöffnung
Ø 65mm
Position des
Ablaufschlauchs
Empfohlene Haltepunkte
der Montageplatte
(insgesamt 5 Punkte)
Verwenden Sie ein Bandmaß und
positionieren Sie das Ende des
Bandmaßes wie dargestellt an Punkt
Empfohlene Haltepunkte der Montageplatte
(insgesamt 7 Punkte)
