8-6
VALVE N1
N
L
VALVE N1
N
L
VALVE N1
N
L
Válvula de 3 vias
Relé (220-240V, 10A)
Refrigerador

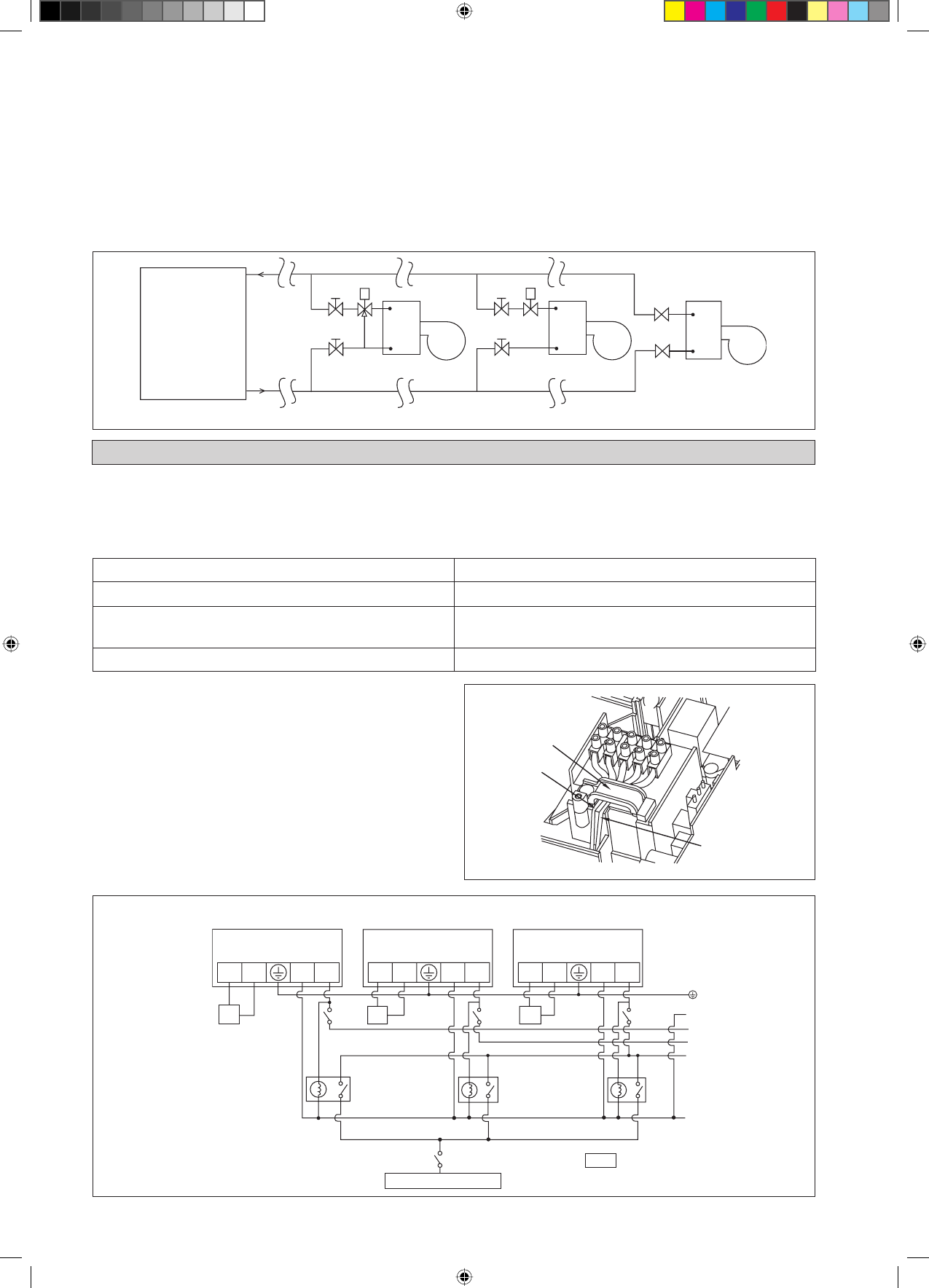

Ligação da tubagem de água
A unidade interior encontrá-se equipada com uma saída de agua e ligação de entrada roscada. Há uma ventilação de ar para
a purga de ar que está ajustada à cabeça de saída de água.
É necessária uma válvula de três vias para alternar os ciclos ou contornar a água arrefecida.
São recomendados tubos de aço negro, tubos de poliuretano, tubos em PVC e tubos de cobre na instalação de campo.
Todos os tipos de tubagem e de ligação devem ser isolados com poliuretano (de tipo ARMAFLEX ou equivalente) para evitar
a formação de condensação.
Não utilizar tubos e encaixes contaminados ou danificados na instalação.
O sistema necessita de alguns componentes para o encaixe principal para melhorar a capacidade e facilidade do serviço, como
uma válvula de corrediça, válvula de equilíbrio, válvula de 2 ou 3 vias, filtro, crivo, etc.
Válvula corrediça
Válvula de três vias
Válvula
corrediça
Válvula de duas vias
Válvula corrediça
Refrigerador
Válvula corrediça
Bom controlo
Mau controlo
Válvula corrediça
FCU
FCU
FCU
Pior controlo
Válvula corrediça
LIGAÇÃO DA CABLAGEM ELÉCTRICA
Modelo
FWT02/03/04/05/06
Alcance Da Voltagem**
220V – 240V/1Ph/50Hz +
!
Tamanho do cabo de fornecimento*
mm
2
Número de condutores
1,5
3
Fusível de baixa tensão recomendado
A
2
Todos os fios devem estar firmemente ligados.
Todos os fios não devem tocar na tubagem de água, nem
em qualquer das partes em movimento dos motores da
ventoinha.
Os fios de ligação à unidade interior devem ser engatados
nos grampos do fio como mostra a figura.
O cabo da fonte de energia deve ser equivalente a
H07RN-F que é o requisito mínimo, e para ser utilizdo no
tubo protector.
•
•
•
•
Grampo do fio
Cabo de
interconexão
IMPORTANTE :
* Estes valores são meramente informativos, deverão ser verificados e seleccionados de acordo com os
códigos locai e/ou nacionais e com os regulamentos. Estão também sujeitos ao tipo de instalação e ao
tamanho dos condutores.
** A voltagem apropriada deverá ser verificada de acordo com a etiqueta da unidade.
Deverá existir um disjuntor geral no fornecimento principal com um afastamento de pelo menos 3mm.
Cabo de fornecimento
de energia
FWT02/03/04/05/06
FCU3
3wv
x1
FCU2
3wv
x2
FCU1
3wv
x3
N
T
S
R
x1x2x3
3WV
