5-4

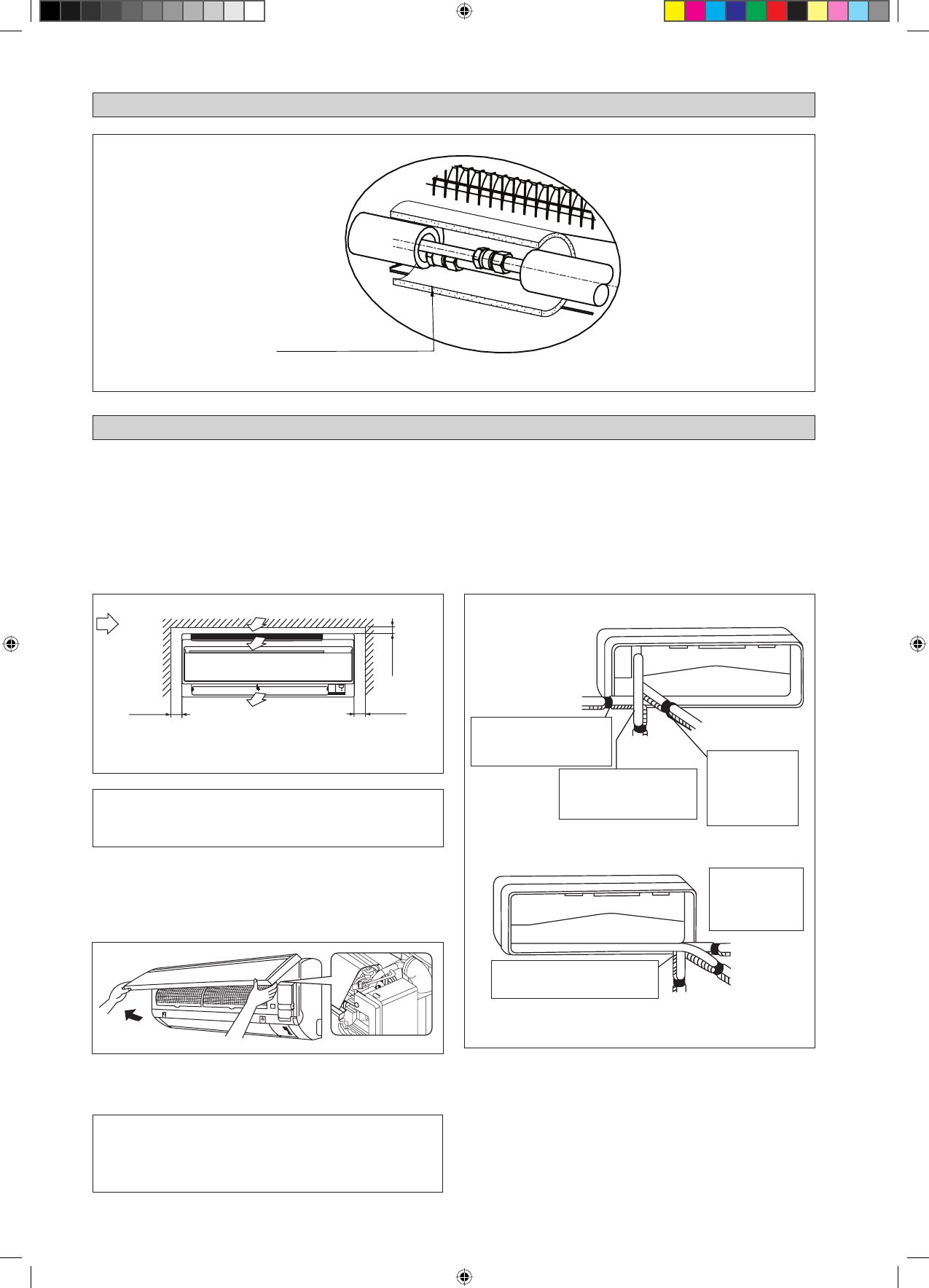

DIAGRAMMA PER L’INSTALLAZIONE
!
CAUTELA
Non installare l’unità ad un’altitudine superior a 2000m.
ISOLAMENTE IN TUTTA LA CONDUTTURA DI ACQUA FREDDA
NASTRO IN SUGHERO COMPLETAMENTE ISOLATO
L’unità interna deve essere installata in modo da evitare
lacortocircuitazione tra il flusso d’arua fredda in uscita
e l’aruadi ritorno Assicurarsi di mantenere le distanze di
rispetto/sicurezza illustrate nella
fi
gura. Installare l’unità
interna in modo che non si trovi ad ess ere direttamente
esposta ai raggi del sole o in prossimità di porte e
fi
nestre.
Questa disposizione è la migliore anche per le tubazioni e il
sistema di drenaggio.
min. 50
(Spazio per la
manutenzione)
Flusso d’aria
(All’interno)
I tubi dell’acqua possono essere collegati al condizionatore in
vari modi (lato posteriore destro o sinistro) utilizzando i fori
predisposti sul rivestimento esterno (vedere
fi
gura).Piegare
accuratamente i tubi nel verso richiesto per condurli al foro
appropriato. Per far fuoriuscire il lato e la parte posteriore,
tenere il fondo del tubo e posizionarlo nella direzione richiesta
(vedere
fi
gura). Utilizzado del nastro adesivo,
fi
ssarve quindi
insieme il tubo di drenaggio.
Tubo laterale destro, posteriore destro o in basso a
destra
min. 50
(Spazio per la
manutenzione)
min. 30
(Spazio per le
prestazioni)
Spazio necessario
Tubazione sul lato
destro posteriore
Legare insieme
il tubo di
raffreddamento e
il tubo
fl
essibile di
scarico con nastro
isolante.
Tutte le dimensioni sono in mm
Tubazione sul
latodestro inferiore
Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul
lato destro inferiore
Tubazione sul lato destro
Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul
lato destro
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore
Rimuovere il coperchio
dell’attacco del tubo in
questo punto, in caso
di tubazione sul lato
sinistro
Tubazione sul lato
sinistro inferiore
Tubazione sul
lato sinistro
Tubazione sul lato
sinistro inferiore
Tubo laterale sinistro, posteriore sinistro o in basso
a sinistra
INSTALLAZIONE DELL’UNITÀ INTERNA
Spurgo dell’aria
Per evitare danni alla pompa, la bobina del ventilatore
non deve essere alimentata
fi
nché la bobina e tutte le linee
dell’acqua non hanno effettuato lo spurgo dell’aria.
Lo s
fi
ato è situato all’interno dell’alloggiamento. Rimuovere
l’alloggiamento e collegare il
fl
essibile allo s
fi
ato mentre si
esegue il pompaggio.
!
CAUTELA
Assicurarsi che non vi siano gocce d’acqua nella scatola
di controllo durante lo spurgo.
