8-4
Правый боковой, правый задний или правый
нижний трубопровод

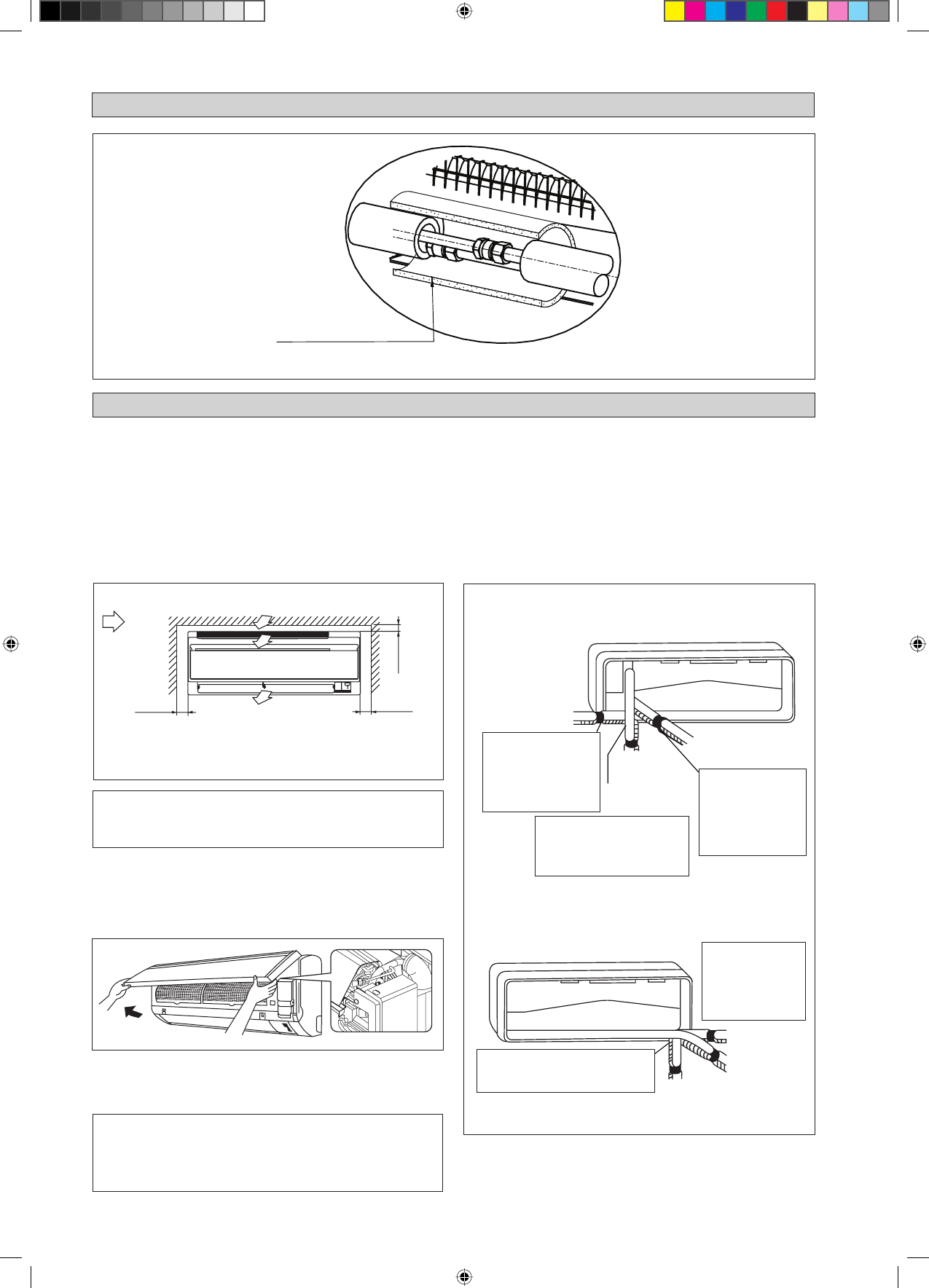

РИСУНОК УСТАНОВКИ
УСТАНОВКА КОМНАТНОГО БЛОКА
!
ОCTOPOЖHO
Не устанавливайте блок на высоте свыше 2000м.
ПОЛНАЯ ИЗОЛЯЦИЯ ПРОБКОВОЙ ЛЕНТОЙ
ИЗОЛЯЦИЯ ЧЕРЕЗ ТРУБОПРОВОД ОХЛАЖДЕННОЙ ВОДЫ
Внутренний модуль должен быть установлен так,
чтобы предотвратить столкновение выпуска холодного
воздуха с возвращающимся потоком горячего воздуха.
Пожалуйста, оставьте пространство для установки, как
показано на рисунке. Не устанавливайте внутренний
модуль там, где модуль подвергается воздействию
прямых солнечных лучей. Также расположение должно
быть удобным для прокладки трубопроводов и дренажа
и удалено от дверей и окон.
мин. 50
(Пространство
для технического
обслуживания)
Поток
воздуха
(Комнатный
блок)
Прокладка трубопровода воды к блоку может быть
в ы п ол н е н а н е с кол ь к и м и с п о с о б а м и ( с л е в а и л и
справа модуля), через выламывающиеся отверстия
на корпусе модуля (смотрите рисунок). Осторожно
согните трубы в необходимое положение для провода
через отверстия. Для провода сбоку и внизу подведите
трубы и расположите их в необходимом направлении
(смотрите рисунок). Дренажный шланг конденсации
может быть зафиксирован к трубам.
мин. 50
(Пространство
для технического
обслуживания)
мин. 30
(Простр
анство
для р
аботы)
Требуемое
пространство
Подвод труб
справа сзади
Свяжите трубy
oxлаждения и
дренажный шланг
между собой
иэоляционной
лентой.
Все размеры указаны в мм
Подвод труб
справа снизу
Для подвода труб справа
снизу снпмите концевую
крышку трубы на данной
позиции
Подвод труб с
правой стороны
Для подвода труб
с правой стороны
снпмите концевую
крышку трубы на
данной позиции
Подвод труб
слева сэади
Подвод труб c
левой стороны
Подвод труб
слева сниэу
Левый боковой, левый задний или левый
нижний трубопровод
Для подвода труб слева сниэу
снимите концевую крышку
трубы на данной поэиции
Для подвода с
левой стороны
снимите
концевую
крышку трубы на
данной поэиции
Продувка воздухом
В целях предотвращения повреждения насоса не следует
включать питание фанкойла до тех пор, пока змеевик и
все трубопроводы воды не будут продуты воздухом.
Вентиляционное отверстие, расположенное внутри
корпуса. Во время выполнения продувки снимите корпус
и подсоедините шланг к воздушному отверстию.
!
ОCTOPOЖHO
Во время выполнения продувки убедитесь в отсутствии
капель воды в коробке управления.
