4-5
Nederlands

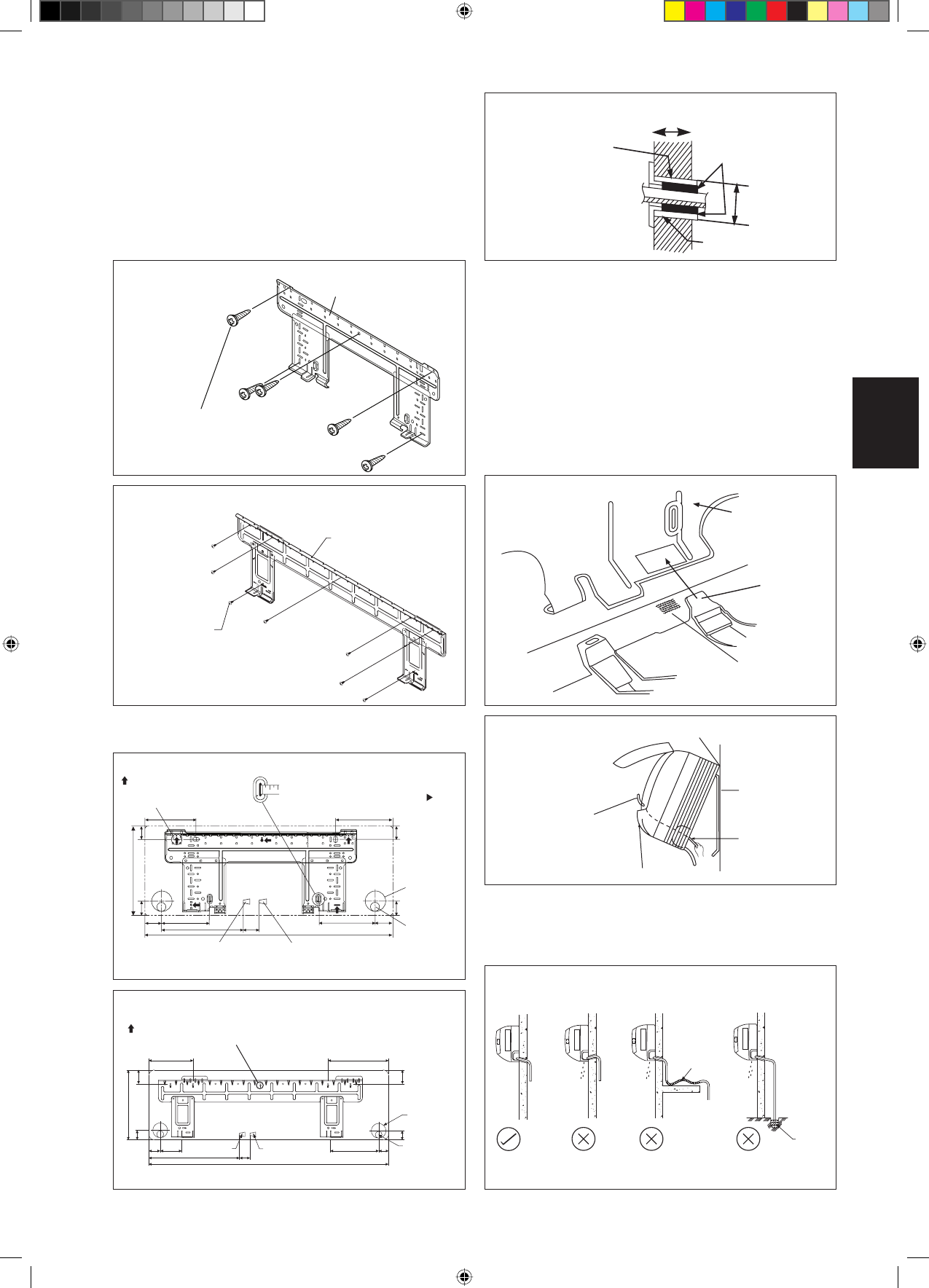

Installatieplaat monteren
Controleer dat de wand sterk genoeg is om het gewicht van
de unit te dragen. Anders moet de wand worden verstevigd
met platen, balken en pilaren.
Monteer de unit horizontaal met behulp van de waterpas en
bevestig met 5 geschikte schroeven voor FWT02/03/04 en 7
geschikte schroeven voor FWT05/06.
Als de achterste leiding uitsteekt, boor dan een gat van 65 mm
in diameter met een conische boor, wat lager op de buitenwand
(zie afbeelding)
Monteer de Unit op de Installatieplaat
Haak de binnen-unit vast aan het bovenste deel van de
installatieplaat (Bevestig de twee haken aan bovenzijde achter
van de binnenunit aan de bovenste rand van de installatieplaat).
Controleer dat de haken goed vastzitten op de installatieplaat
door naar links en rechts te duwen.
Zo bevestigt u de binnen-unit
Haak de klauwen van het bodemframe aan de montageplaat.
Zo verwijdert u de binnen-unit
Duw het gemarkeerde gebied (aan het lagere deel van het
voorrooster) omhoog zodat de klauwen loskomen.
Aanbevolen bevestigingspunten van de montageplaat
en afmetingen
Leidingen voor waterafvoer
Voor een goede afvoer moet de afvoerleiding binnen naar
beneden aflopen. Vermijd situaties waarin waarschijnlijk
water zal lekken.
Montageplaat
Klem
Merkteken (achterzijde)
Bodemframe
Voorrooster
Montageplaat
Onderling
verbonden draden
Hang de haak van de binnen-unit hier.
Draadgeleider
Bind de juiste uiteinden
v a n d r a d e n a f m e t
isolatietape wanneer
u d e u i t e i n d e n v a n
onderling verbonden
draden van tevoren
stript.
Aanbevolen bevestigingspunten
montageplaat (7 punten in totaal)
190
173
61
310
61
Wateruitlaat
Waterinlaat
48
45
580
1065
219
40
40
91
45
FWT05/06
Alle afmetingen zijn in mm
Positie
afvoerslang
Gat door de
wand
Ø 65mm
Uiteinde
in water
gestoken
Er lekt
water
Er lekt
water
Er lekt
water
Fout
Fout
Fout
Afvoer
Waterafvoer
Water wordt
vastgehouden
Juist
Montageplaat
Bevestigingsschroef
montageplaat
FWT02/03/04
Montageplaat
Bevestigingsschroef
montageplaat
FWT05/06
Positie
afvoerslang
Aanbevolen bevestigingspunten
montageplaat (5 punten in totaal)
Gebruik meetlint zoals wordt getoond.
Plaats het uiteinde van een meetlint op
Wateruitlaat
Waterinlaat
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Alle afmetingen zijn in mm
FWT02/03/04
Gat door de
wand
Ø 65mm
Binnen
Afdichten
Buiten
In de wand gefreesde
leiding (Veldaanvoer)
Afdekking wandgat
(Veldaanvoer)
In de wand gefreesde leiding
(Veldaanvoer)
Ø 65
Gat met conische boor
