3-5
Français

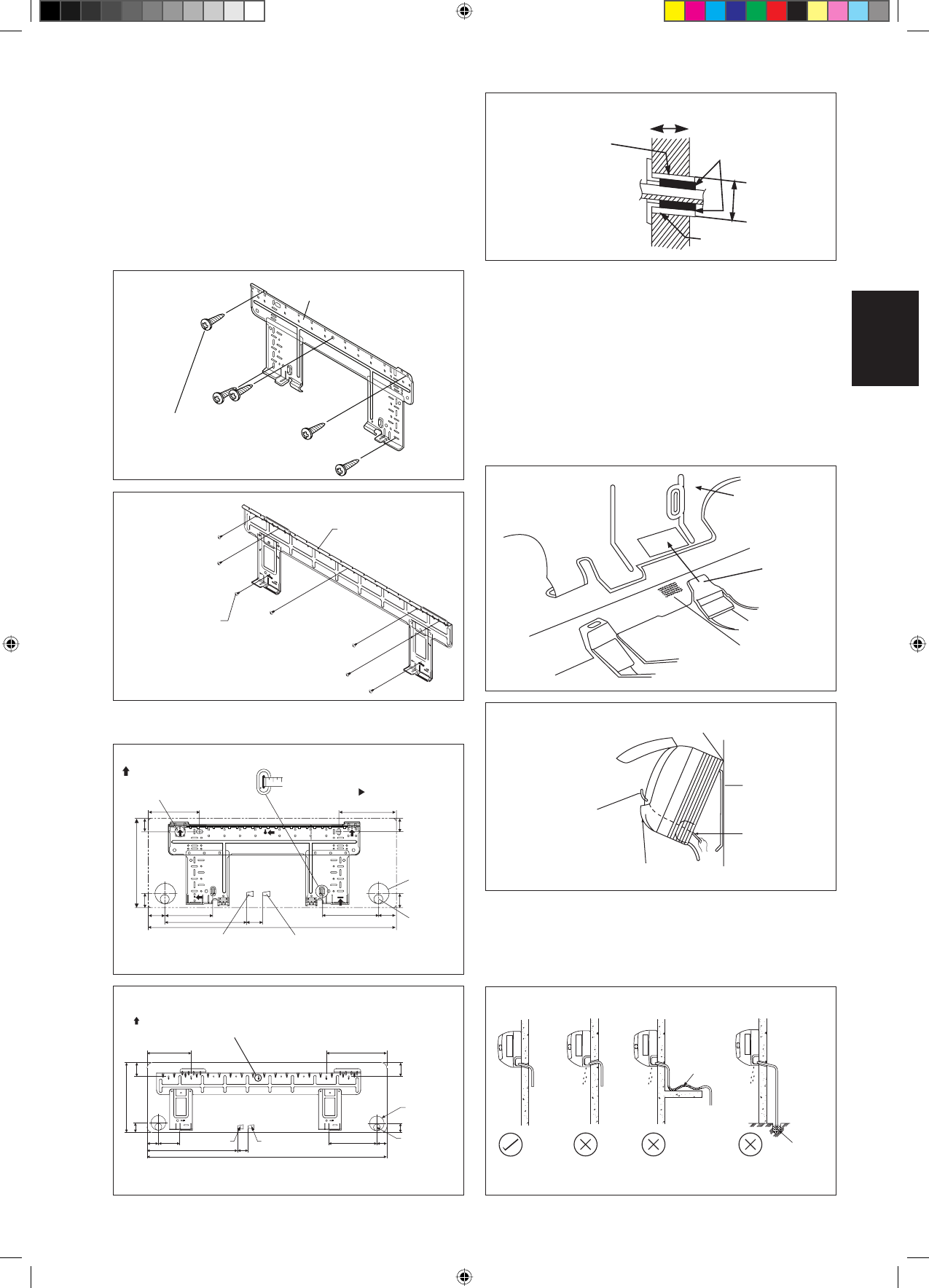

Montage De La Platine Support
S’assurrer que le mur de support soit suffisamment résistant, pour
supporter le poids de l’unité et éviter toutes vibrations. Selon la
composition du mur, utiliser des vis chevilles appropriées pour la
fixation de la platine support.
Utilisez l'indicateur de niveau pour le montage horizontal, et
fixez-le avec 5 vis adaptées pour FWT02/03/04 et 7 vis adaptées
pour FWT05/06.
Dans le cas de sortie arrière des tuyauteries, percer le trou 65mm
pour les canalisations à l’aide d’une scie cloche. Le trou aura une
légère pente vers l’unité extérieure (voir la figure).
Intérieur
Calfatage
Extérieur
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
Tube noyé dans le mur
(À se procurer sur place)
Ø 65
Plaque de montage
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être, dans
la mesure du possible, dirigé vers la sortie arriere des tuyauteries
a travers le mur de support. Evitez les situations susceptibles de
causer une fuite d’eau.
Evacuation
d’eau de
condensation
plongé dans
l’eau
Fuite
d’eau
Fuite
d’eau
Fuite
d’eau
Mauvais
Mauvais
Mauvais
Drainage
Drainage De L’eau
Plaque de montage
Attache
Repère
(à l’arrière)
Châssis inférieur
Grille frontale
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque de
montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.
Plaque de
montage
Fils
d’interconnexion
Accrochez les crochets de l’appareil intérieur ici.
Guide de fil
Quand vous dénudez
en avance les
fi
ls
d’interconnexion,
recouvrez les
extrémités des
fi
ls
avec du ruban isolant.
Vis de fixation de la
plaque de montage
Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage
Trou Avec Perceuse En Cône
Rétention
de l’eau
Correct
Plaque de montage
Vis de fixation de la
plaque de montage
FWT05/06
FWT02/03/04
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Position
du tuyau
d’évacuation
Toutes les dimensions sont données en mm
FWT02/03/04
Entrée d
ʼ
eau
Sortie d
ʼ
eau
Trou percé
dans le mur
à Ø 65mm
Points de fixation de la plaque
de montage recommandés
(5 points en tout)
Utilisez un mètre à ruban comme
indiqué, placez l’extrémité du
mètre à ruban sur
190
173
61
310
61
48
45
580
1065
219
40
40
91
45
Points de
fi
xation de la plaque de montage
recommandés (7 points en tout)
FWT05/06
Toutes les dimensions sont données en mm
Position
du tuyau
d’évacuation
Trou percé
dans le mur
à Ø 65mm
Sortie d
ʼ
eau
Entrée d
ʼ
eau
