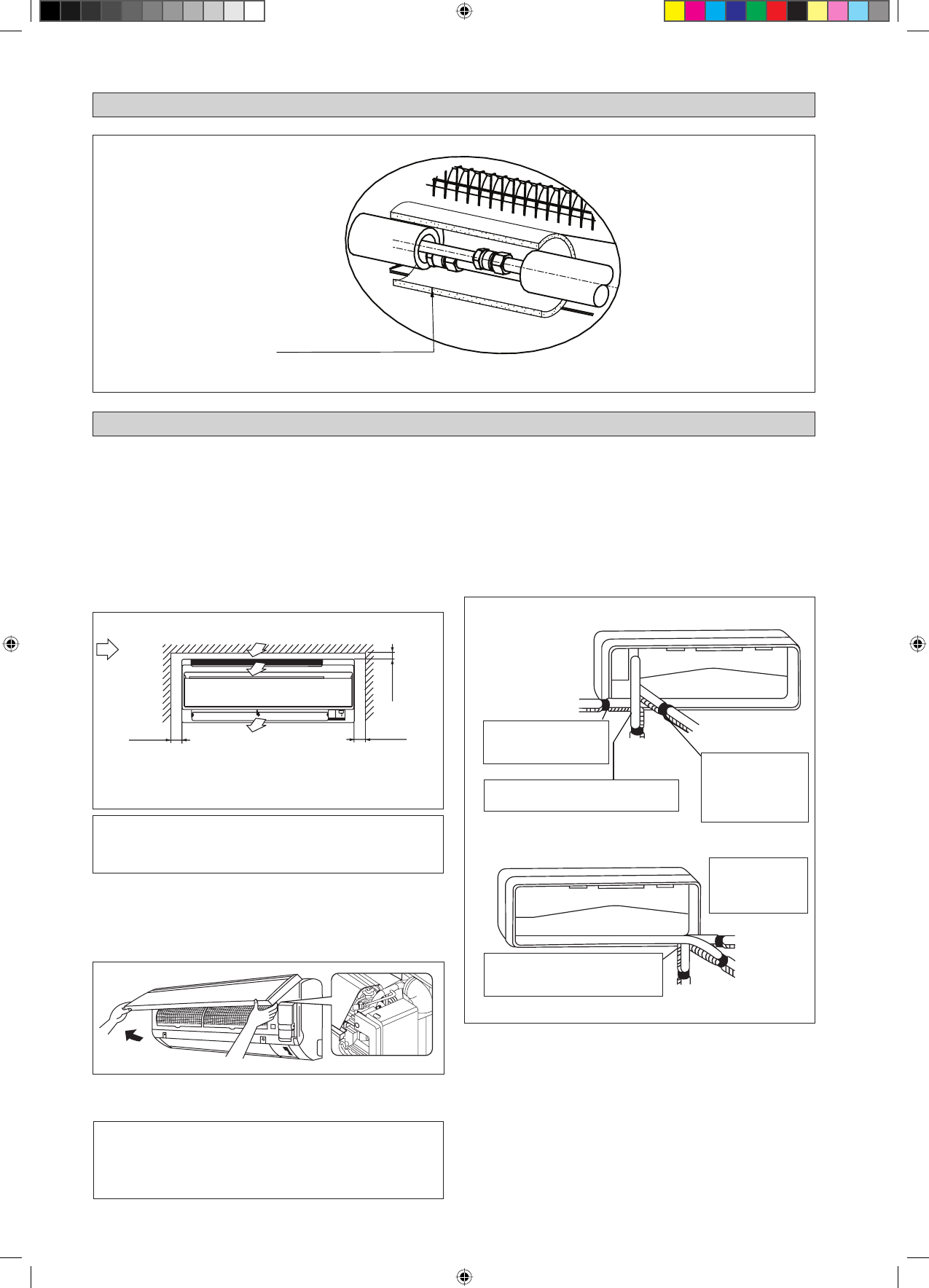

DIAGRAMME D’INSTALLATION
ISOLATION DES TUYAUTERIES D
ʼ
EAU GLACÉE
BANDE DE LIÈGE TOTALEMENT ISOLÉE
Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air (risque
de recyclage de l’air refroidi au refoulement de l’unité et
l’air à l’entrée). Veuillez respecter l’écartement d’installation
illustré sur le diagramme. Ne pas exposer l’unité intérieure à
l’in
fl
uence directe de l’éclairage. L’emplacement de l’unité,
doit permettre une évacuation aisée des condensats, et
permettre une evacuation aisee des condensats, et doit être
suf
fi
samment loin des portes.
mini 50
(Espace pour
entretien)
Flux d’air
(Intérieur)
La tuyauterie d’eau peut être dirigée vers l’unité de plusieurs
manières (sur la gauche ou la droite, depuis l’arrière de
l’appareil), par le biais des ori
fi
ces défonçables situés sur
l’enveloppe de l’appareil (voir
fi
gure). Cintrer les tuyaux avec
précaution a
fi
n de les aligner avec les ori
fi
ces. Pour les sorties
latérale et inférieure, maintenir le bas de la tuyauterie et la
positionner dans la bonne direction (voir
fi
gure). Le
fl
exible
d'évacuation des condensats peut être
fi
xé aux tuyaux.
Tuyauterie sur le côté droit, à l’arrière droite ou
en bas à droite
mini 50
(Espace pour
entretien)
mini 30
(Espace pour
performance)
Espace nécessaire
Tuyautage du côté
arrière droit
Toutes les dimensions sont données en mm
Tuyautage du
côté inférieur
droit
Retirez le couvercle du port du tube ici
pour le tuyautage du côté inférieur droit
Tuyautage du
côté droit
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté droit
Retirez le couvercle du port du tube
ici pour le tuyautage du côté arrière
gauche
Retirez le couvercle
du port du tube ici
pour le tuyautage
du côté gauche
Tuyautage du
côté arrière
gauche
Tuyautage du
côté gauche
Tuyautage du côté inférieur gauche
Tuyauterie sur le côté gauche, à l’arrière
gauche ou en bas à gauche
INSTALLATION DE L’UNITÉ INTÉRIEURE
Attachez ensemble
le tube de réfrigérant
avec le tuyau de
vidange avec du
ruban isolant.
!
AVERTISSEMENT
Ne pas installer l’appareil à une altitude de plus de 2000m.
Purge d’air
Pour éviter d’endommager la pompe, la bobine du ventilateur
ne doit pas être alimentée et toutes les conduites d’eau doivent
avoir été purgées de leur air.
L’évent situé à l’intérieur de l’enveloppe. Retirez l’enveloppe
et raccordez le
fl
exible à l’évent pendant la purge.
!
AVERTISSEMENT
Assurez-vous qu’aucune goutte d’eau ne tombe dans le
boîtier de commande pendant la purge.
