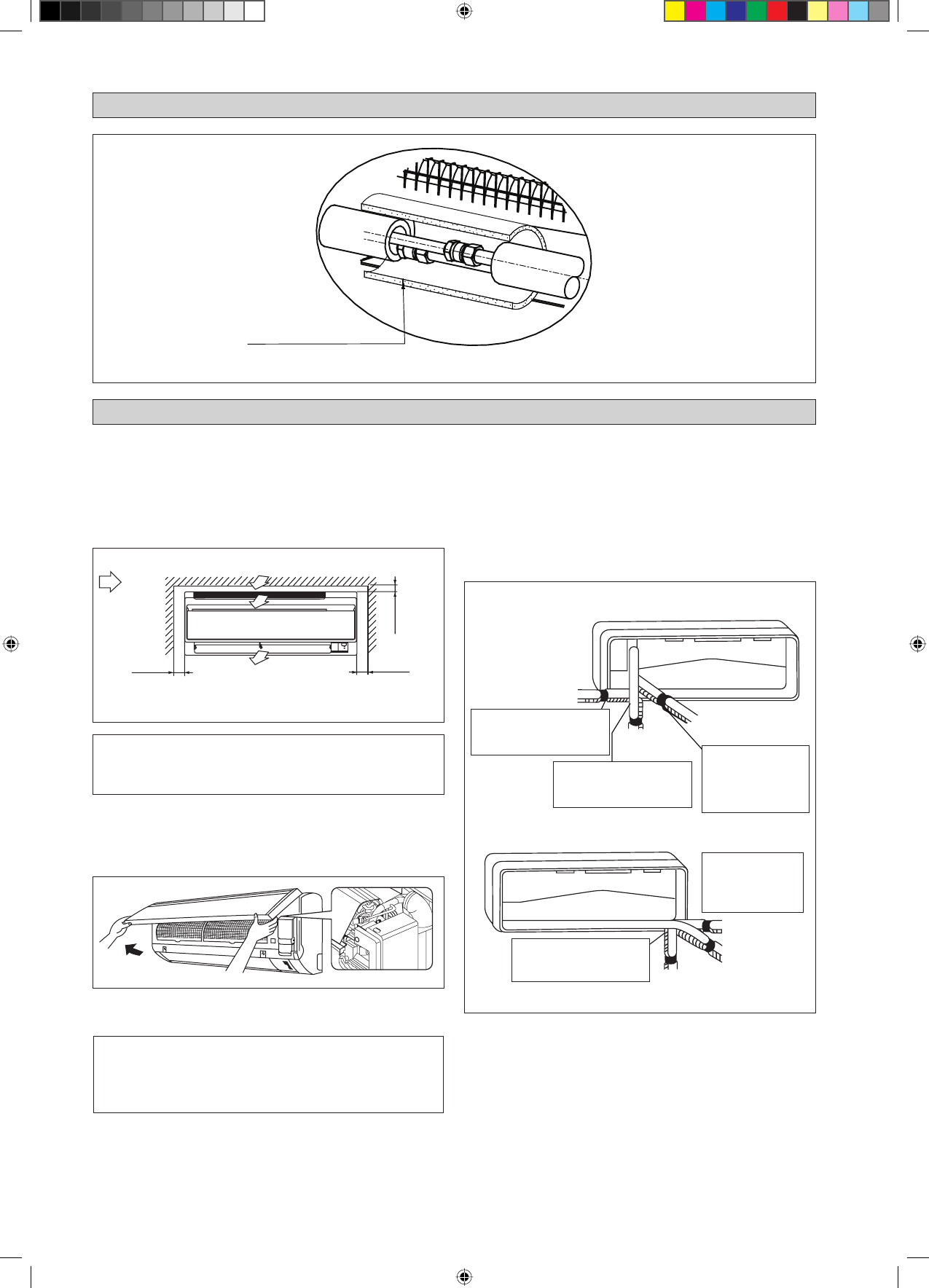

DIAGRAMA DE INSTALAÇÃO
ISOLAMENTO ATRAVÉS DA TUBAGEM DE ÁGUA ARREFECIDA
FITA DE CORTIÇA COMPLETAMENTE ISOLADA
INSTALAÇÃO DA UNIDADE INTERIOR
A unidade interior deve ser instalada de forma a evitar um
curto circuito do ar frio descarregado com o ar quente de
retorno. Por favor siga a distância de instalação como mostra
a figura. Não coloque a unidade interior onde possa ter luz
solar direta. Esta localização deve também ser adequada para a
tubagem ou drenagem e estar afastada de portas ou janelas.
A tubagem de água pode ser encaminhada para a unidade de
várias maneiras (esquerda ou direita da traseira da unidade),
utilizando os orifícios de corte na caixa da unidade (ver
figura). Dobre os tubos com cuidado para a posição necessária
para alinhá-los com os orifícios. Para a lateral e a parte
inferior, segure a parte inferior da tubagem e posicione-a na
direção necessária (ver figura). A mangueira de drenagem de
condensação pode ser colada aos tubos com fita.
mín. 50
(Espaço para
manutenção)
Fluxo de ar
(Interior)
mín. 50
(Espaço para
manutenção)
mín. 30
(Space for
performance)
Espaço necessário
!
CUIDADO
Não instale a unidade a uma altitude acima de 2000m.
Purga de ar
Para evitar danos na bomba, a bobina da ventoinha não deve
ser energizada até a bobina e todas as linhas de água tiverem
sido purgadas de ar.
A ventilação de ar localizada dentro da caixa. Remover a caixa
e ligar a mangueira à ventilação de ar enquanto faz a purga.
!
CUIDADO
Assegure-se que não há gotas de água a caírem para a
caixa de controlo durante o processo de purga.
Todas as dimensões estão em mm
Tubagem lado direito, direita traseira ou inferior direita
Tubagem direita traseira
Tubagem
direita inferior
Tubagem lado direito
Tubagem esquerda
traseira
Tubagem lado esquerdo
Tubagem inferior esquerda
Tubagem lado esquerdo, esquerdo traseira ou inferior esquerdo
Remover cobertura
d a p o r t a d o t u b o
aqui para a tubagem
do lado esquerdo
Remover cobertura da porta
do tubo aqui para a tubagem
inferior direita
Dobre o tubo de
refrigerante e a
mangueira de
drenagem em conjunto
com a fita isoladora.
Remover cobertura da porta
do tubo aqui para a tubagem
do lado direito
Remover cobertura da porta
do tubo aqui para a tubagem
inferior esquerda
