7-6
VALVE
N1
N
L
VALVE
N1
N
L
VALVE
N1
N
L
3-οδη βάνα
Ρελέ (220-240V, 10A)
Ψύκτης
Σύνδεση σωλήνωσης νερού

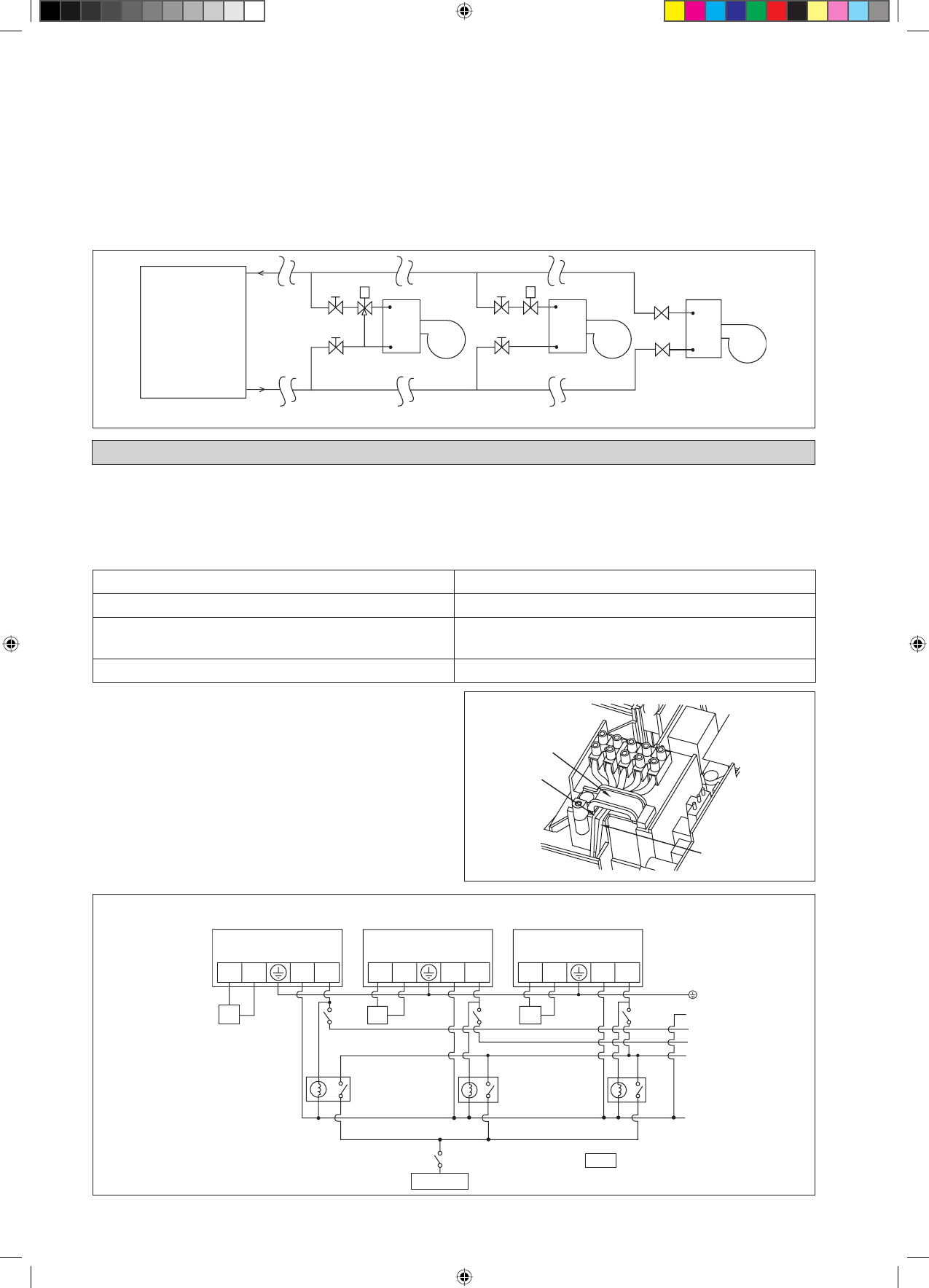

Η εσωτερική μονάδα είναι εξοπλισμένη με βιδωτή σύνδεση για την είσοδο και την έξοδο του νερού. Υπάρχει διάταξη εξαερισμού για καθαρισμό
αέρα που είναι τοποθετημένη στην κεφαλή της εξόδου νερού.
Απαιτείται μια 3-οδη βάνα για την αποφυγή κίνησης προς τα έξω ή την παράκαμψη του κρύου νερού.
Για την τοπική εγκατάσταση συνιστάται μαύρος ατσάλινος σωλήνας, σωλήνας polyurethane, σωλήνας PVC και σωλήνας χαλκού.
Όλοι οι τύποι των σωλήνων και των συνδέσεων πρέπει να έχουν μονωθεί με polyurethane (τύπου ARMAFLEX ή ισοδύναμου) για να αποφευχθεί
τυχόν συμπύκνωση.
Μη χρησιμοποιείτε μολυσμένα ή χαλασμένα κομμάτια και ρακόρ για την εγκατάσταση.
Ορισμένα συνδετικά εξαρτήματα απαιτούνται στο σύστημα για να βελτιωθεί η χωρητικότητα του και να διευκολυνθεί το σέρβις, όπως: βάνα
διαφράγματος, ισοζυγισμένη βάνα, 2-οδη ή 3-οδη βάνα, φίλτρο, σήτα κ.λπ.
Βάνα διαφράγματος
Τρίοδη βαλβίδα
Βάνα διαφράγματος
Δίοδη βαλβίδα
Βάνα διαφράγματος
Ψύκτης
Βάνα διαφράγματος
Καλός έλεγχος
Κακός έλεγχος
Βάνα διαφράγματος
FCU
FCU
FCU
Χείριστος έλεγχος
Βάνα διαφράγματος
ΣΥΝΔΕΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΣΕΩΝ
Μοντέλο
FWT02/03/04/05/06
Ευροσ τασησ
**
220V – 240V/1Ph/50Hz +
!
Μέγεθος καλωδίου τροφοδοσίας
*
mm
2
Αριθμός αγωγών
1,5
3
Προτεινόμενος χρόνος καθυστέρησης της ασφάλειας
A
2
Όλα τα καλώδια πρέπει να είναι σταθερά συνδεδεμένα.
Όλα τα καλώδια δεν πρέπει να αγγίζουν τις σωληνώσεις
του νερού καθώς και οποιαδήποτε άλλα κινητά μέρη του
μοτέρ του ανεμιστήρα.
Τα καλώδια σύνδεσης προς την εσωτερική μονάδα
πρέπει να τοποθετηθούν σφικτά μέσα στις αγκυρώσεις
καλωδίων όπως φαίνεται στην εικόνα.
Το καλώδιο τροφοδοσίας πρέπει να είναι ισοδύναμο με
H07RN-F, που είναι η ελάχιστη απαίτηση, και πρέπει να
χρησιμοποιείται μέσα σε προστατευτικό σωλήνα.
•
•
•
•
Αγκύρωση
καλωδίου
Καλώδιο
διασύνδεσης
ΣΗΜΑΝΤΙΚΟ :
*
Αυτές οι τιμές είναι μόνο για πληροφορίες, θα πρέπει να ελεγχτούν και να επιλεγούν για να συμβαδίζουν
με τους τοπικούς και/η εθνικούς κώδικες και κανονισμούς. Υπόκεινται επίσης στο είδος της εγκατάστασης
και το μέγεθος των επαγωγών.
**
Η κατάλληλη τάση θα πρέπει να ελεγχτεί με την ετικέτα των στοιχείων που υπάρχει στη μονάδα.
Θα πρέπει να υπάρχει αποσύνδεση όλων των πόλων στην πρίζα της παροχής ρεύματος με διαχωρισμό
επαφής τουλάχιστον 3mm.
Καλώδιο τροφοδοσίας
ρεύματος
FWT02/03/04/05/06
FCU3
3wv
x1
FCU2
3wv
x2
FCU1
3wv
x3
N
T
S
R
x1x2x3
3WV
