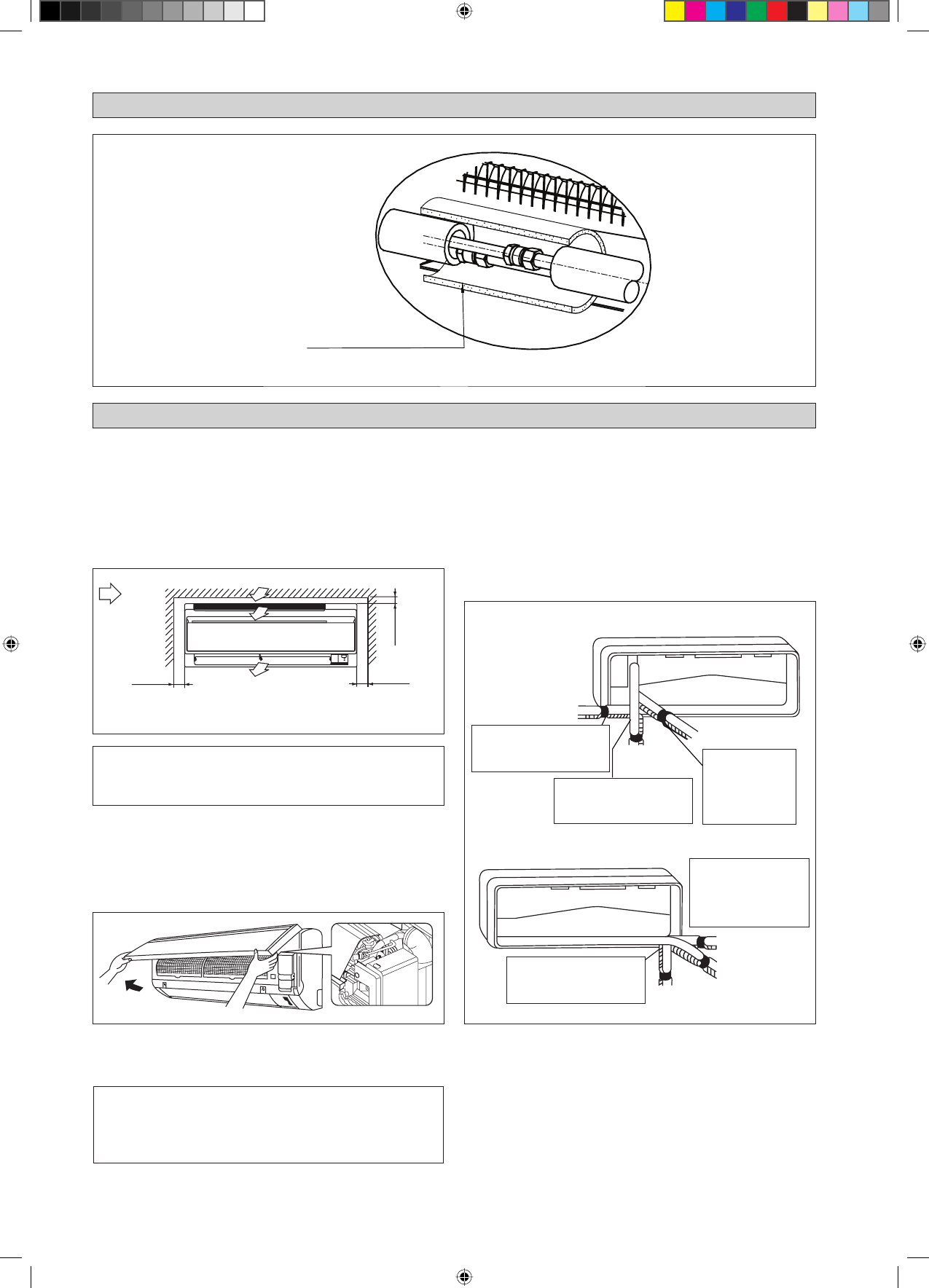

INSTALLATIESCHEMA
INSTALLATIE VAN DE BINNEN-UNIT
De binnen-unit moet zo worden geïnstalleerd dat de koele
uitgestoten lucht en de warme retourlucht elkaar niet kunnen
tegenkomen. Houd u aan de installatieruimte die in de
afbeelding wordt getoond. Plaats de binnenunit niet op een
plaats waar er direct zonlicht op kan vallen. Ook moet deze
locatie geschikt zijn voor het aanleggen van leidingen en
afvoeren en verwijderd zijn van deuren en ramen.
De waterleidingen kunnen op een aantal manieren naar de
unit worden geleid (links of rechts vanaf de achterzijde van
de unit), u kunt daartoe gaten maken in de behuizing van de
unit (zie afbeelding). Buig de leidingen voorzichtig naar de
vereiste positie zodat ze uitkomen bij de gaten. Houd voor
zijkant en onderzijde de onderzijde van de leidingen vast en
plaats deze dan in de vereiste richting (zie afbeelding). De
condensafvoerslang kan met tape aan de leidingen worden
bevestigd.
min. 50
(Ruimte voor
onderhoud)
Luchtstroom
(Binnen)
min. 50
(Ruimte voor
onderhoud)
min. 30
(Ruimte voor
functioneren)
Vereiste ruimte
!
LET OP
Installeer de eenheid niet op een hoogte van 2000 meter.
Lucht laten ontsnappen
Voorkomen moet worden dat de pomp wordt beschadigd en
daarom mag er pas stroom op de ventilatorspoel-unit worden
gezet als de spoel en alle waterleidingen zijn ontdaan van
lucht.
Het luchtrooster dat zich binnen in de behuizing bevindt.
Verwijder de behuizing en sluit de slang aan op het luchtrooster
wanneer u de lucht laat ontsnappen.
!
LET OP
Let erop dat er wanneer de lucht ontsnapt, geen
waterdruppeltjes in de regelkast terechtkomen.
ISOLATIE OVER DE GEHELE KOUDWATERLEIDING
VOLLEDIG GEÏSOLEERDE KURKTAPE
Leiding rechterzijde, rechtsachter of rechtsonder
Leiding rechtsachter
Leiding
rechtsonder
Leiding rechterzijde
Leiding linksachter
Leiding linkerzijde
Leiding linksonder
Leiding linkerzijde, linksachter of linksonder
Verwijder de afdekking
van de leidingopening
hier voor de leiding
linkerzijde
Verwijder de afdekking van
de leidingopening hier voor
de leiding rechtsonder
Bind
koelmiddelleiding
en afvoerslang
samen met
isolatietape.
Verwijder de afdekking van
de leidingopening hier voor
de leiding rechterzijde
Verwijder de afdekking van
de leidingopening hier voor
de leiding linksonder
Alle afmetingen zijn in mm
