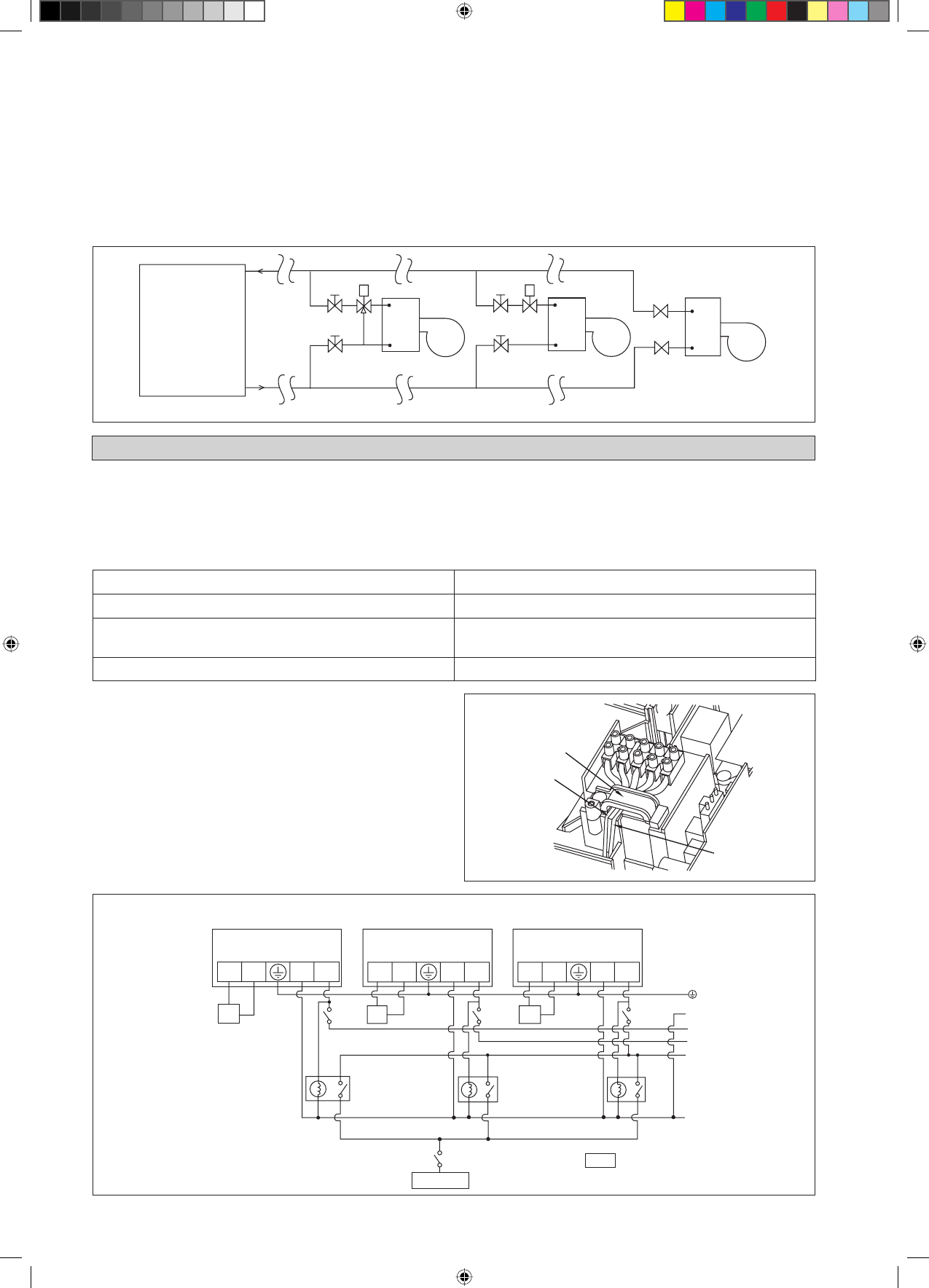

2-6
VALVE N1
N
L
VALVE N1
N
L
VALVE N1
N
L
3-wege-ventil
Relais (220-240V, 10A)
Kühler
FWT02/03/04/05/06
FCU3
3wv
x1
FCU2
3wv
x2
FCU1
3wv
x3
N
T
S
R
x1x2x3
3WV
KABELANSCHLUß
Modell
FWT02/03/04/05/06
Spannungsbereich**
220V – 240V/1Ph/50Hz +
!
Zuleitungskabelquerschnitt* mm
2
Adernanzahl
1,5
3
Empfohlene Sicherung
A
2
WICHTIG :
* Die in der Tabelle aufgeführten Daten sind als reine Information zu verstehen und sollten daher geprüft und
so ausgewählt werden, dass sie den örtlichen/nationalen Bestimmungen entsprechen. Außerdem hängt diese
von der Art der Installation und der Größe der Leitern ab.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem
Kontaktunterbrecher von mindestens 3mm.
Wasserleitungsanschluss
Das Gerät für im Haus ist mit einem Anschlussgewinde für Wasserab- und –zu
fl
uss ausgestattet. Es besitzt eine Entlüftung für Luftaustausch, die auf dem
Wasserzu
fl
uss-Kopf montiert ist.
Ein 3-Wege Ventil wird benötigt, um das gekühlte Wasser ab- oder umzuleiten.
Wir empfehlen für im Freien, eine schwarze Stahlleitung, Polyuthren-Leitung, PVC-Leitung und Kupferleitung zu verlegen.
Alle Arten von Leitungen und Verbindungen müssen mit Polyurethan (äquivalent zum ARMAFLEX Typ) isoliert werden, um Kondensierungen zu vermeiden.
Verwenden Sie bei der Installation keine verschmutzen oder beschädigten Leitungen.
Einige Hauptanschluss- Komponenten werden innerhalb des Systems benötigt, um die Kapazität und Wartung zu erleichtern, wie etwa bei Absperrhahn,
Ausgleichsventil, 2-Wege oder 3-Wege Ventil, Filter, Siebkörper etc.
Schieber
3-Weg Ventil
Schieber
2-Weg Ventil
Schieber
Kühler
Schieber
Gutes Controlling
Schlechtes Controlling
Schieber
FCU
FCU
FCU
Sehr Schlechtes Controlling
Schieber
Alle Adern sind fest zu verdrahten.
J e g l i c h e r K o n t a k t e i n e r E l e k t r o k a b e l a d e r m i t d e r
K ä l t e m i t t e l l e i t u n g , d e m K o m p r e s s o r o d e r a n d e r e n
beweglichen Teilen des Gebläsemotors ist zu vermeiden.
Die anschließenden Leitungen zur Innenmaßeinheit müssen
auf den Leitung Klemmplatten festgeklemmt werden, wie
in der Abbildung gezeigt worden.
Das Stromkabel muss gleichwertig sein mit H07RN-F was
die Mindestforderung ist, und muss in einem Schutzrohr
verlegt werden.
•
•
•
•
Drahtklemme
Verbin-Dungskabel
Anschluss-Kabel
