4-6
VALVE N1
N
L
N1
N
L
N1
N
L
3-weg-klep
Relais (220-240V, 10A)
Koeler

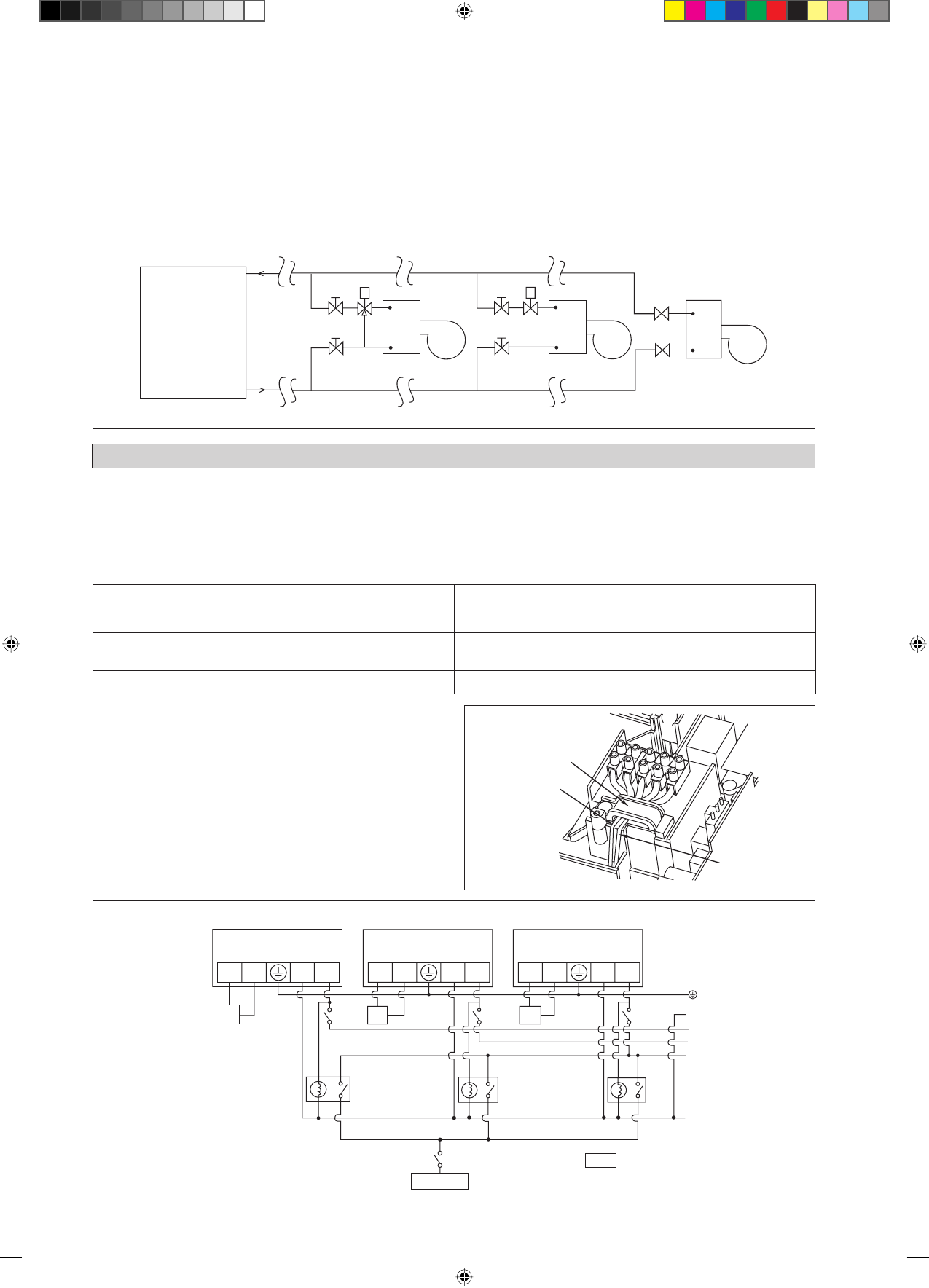

Aansluiting van waterleidingen
De binnen-unit is voorzien van een inlaat- en uitlaataansluiting voor water, die voorzien is van schroefdraad. Er is aan de kop van
de wateruitlaat een luchtrooster voor het laten ontsnappen van lucht.
Er is een 3-wegafsluiter nodig voor het afsluiten of omleiden van gekoeld water.
Stalen buis, polyetheen buis, PVC-buis en koperen buis worden geadviseerd voor de installatie ter plaatse.
Alle typen leidingen en aansluitingen moeten met polyurethaan (type ARMAFLEX of gelijkwaardig) worden geïsoleerd zodat
condensatie wordt vermeden.
Gebruik geen vervuilde of beschadigde leidingen en fittingen voor de installatie.
Sommigen hoofdfittingcomponenten zijn in het systeem nodig om de capaciteit te verhogen en servicewerkzaamheden te
vergemakkelijken, dit zijn bijvoorbeeld een afsluitklep, een balanceerklep, 2-weg- en 3-wegafsluiter, zeef, enz.
Afsluitklep
Driewegafsluiter
Afsluitklep
Tweewegafsluiter
Afsluitklep
Koeler
Afsluitklep
Goede regeling
Slechte regeling
Afsluitklep
FCU
FCU
FCU
Slechtste regeling
Afsluitklep
AANSLUITING ELEKTRISCHE BEDRADING
Model
FWT02/03/04/05/06
Voltage-Bereik**
220V – 240V/1Ph/50Hz +
!
Afmeting voedingskabel*
mm
2
Aantal geleiders
1,5
3
Aanbevolen zekering voor tijdsvertraging
A
2
Alle draden moet stevig worden aangesloten.
De bedrading mag nergens de waterleidingen of welke
bewegende delen van de ventilatormotor dan ook raken.
De aansluitdraden naar de binnen-unit moeten op de
draadklemmen worden geklemd zoals in de afbeelding
wordt getoond.
De draad voor de stroomvoorziening moet gelijk zijn aan
H07RN-F, het minimumvereiste en moet worden gebruikt
in een beschermende buis.
•
•
•
•
Draadklem
Onderlinge
verbindingskabel
BELANGRIJ :
*
Deze waarden zijn alleen ter informatie, ze moeten gecontroleerd worden en geselecteerd om te voldoen
aan de plaatselijke en/of nationale codes en regels. Het hangt ook af van het soort installatie en de grootte
van de geleiders.
** Het juiste voltage-bereik dient gecontroleerd te worden ten opzichte van het gegevenslabel op de
eenheid.
De verbinding van alle polen in het stopcontact moet verbroken zijn met een contactscheiding van op
zijn minst 3mm.
Voedingskabel
FWT02/03/04/05/06
FCU3
3wv
x1
FCU2
3wv
x2
FCU1
3wv
x3
N
T
S
R
x1x2x3
3WV
VALVE
VALVE
