7-4

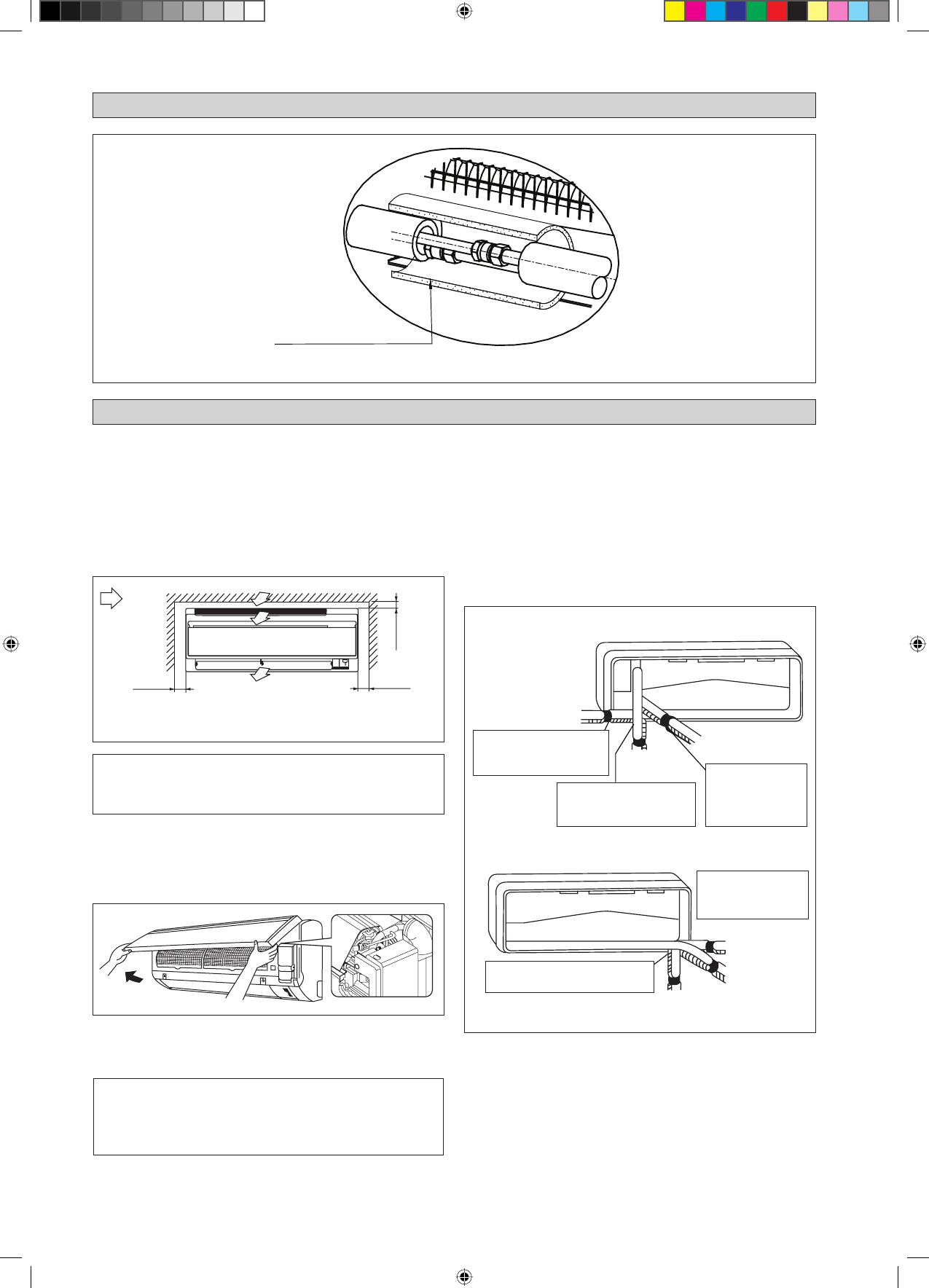

ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
ΜΟΝΩΣΗ ΣΕ ΟΛΗ ΤΗ ΣΩΛΗΝΩΣΗ ΚΡΥΟΥ ΝΕΡΟΥ
ΠΛΗΡΗΣ ΜΟΝΩΣΗ ΜΕ ΤΑΙΝΙΑ ΦΕΛΛΟΥ
ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Η εσωτερική μονάδα πρέπει να είναι εγκατεστημένη έτσι ώστε
να μην υπάρχει κλειστό κύκλωμα του ψυχρού αέρα εκροής με το
θερμό αέρα επιστροφής. Ακολουθήστε τις οδηγίες για τον χώρο
εγκατάστασης σύμφωνα με την εικόνα. Μην τοποθετείτε την
εσωτερική μονάδα σε μέρος όπου μπορεί να εκτεθεί σε άμεσο
ηλιακό φως. Επίσης, η θέση πρέπει να είναι κατάλληλη για τις
σωληνώσεις και την αποστράγγιση και να βρίσκεται μακριά από
πόρτες ή παράθυρα.
Οι σωληνώσεις νερού μπορούν να δρομολογηθούν στη μονάδα
με διάφορους τρόπους (αριστερά ή δεξιά από το πίσω μέρος της
μονάδας), χρησιμοποιώντας τις ήδη ανοιχτές οπές στο περίβλημα
της μονάδας (δείτε την εικόνα). Λυγίστε προσεκτικά τους σωλήνες
στην απαιτούμενη θέση για να ευθυγραμμιστούν με τις οπές.
Στο πλαϊνό και το κάτω τμήμα, κρατήστε το κάτω μέρος των
σωληνώσεων και στη συνέχεια τοποθετήστε τις σωληνώσεις
προς την απαιτούμενη κατεύθυνση (δείτε την εικόνα). Ο σωλήνας
αποστράγγισης συμπύκνωσης μπορεί να κολληθεί με ταινία στους
σωλήνες.
ελάχ. 50
(Ελεύθερος χώρος
για συντήρηση)
Ρυθμός ροής
του αέρα
(Εσωτερικός
χώρος)
ελάχ. 50
(Ελεύθερος χώρος
για συντήρηση)
ελ
άχ
. 30
(Ελεύθερος χώρος
για α
πόδοση)
Απαιτούμενος ελεύθερος χώρος
!
ΠΡΟΣΟΧΗ
Μην εγκαθιστάτε τη μονάδα σε υψόμετρο άνω των 2000μ.
Καθαρισμός αέρα
Για να αποφύγετε βλάβη της αντλίας, η μονάδα πηνίου ανεμιστήρα
δεν πρέπει να ενεργοποιηθεί μέχρι να γίνει καθαρισμός αέρα στο
πηνίο και σε όλες τις σωληνώσεις νερού.
Η διάταξη εξαερισμού βρίσκεται μέσα στο περίβλημα. Αφαιρέστε
το περίβλημα και συνδέστε τον σωλήνα στη διάταξη εξαερισμού
ενώ πραγματοποιείτε καθαρισμό.
!
ΠΡΟΣΟΧΗ
Βεβαιωθείτε ότι δεν πηγαίνουν σταγονίδια νερού στο
κιβώτιο ελέγχου κατά τη διαδικασία καθαρισμού.
Σωληνώσεις δεξιά-πλάι, δεξιά-πίσω ή δεξιά-κάτω
Σωληνώσεις δεξιά-πίσω
Σωλην ώ σ εις
δεξιά-κάτω
Σωληνώσεις δεξιά-πλάι
Σωληνώσεις
αριστερά-πίσω
Σωληνώσεις
αριστερά-πλάι
Σωληνώσεις αριστερά-κάτω
Σωληνώσεις αριστερά-πλάι, αριστερά-πίσω ή αριστερά-κάτω
Αφαιρέστε το κάλυμμα της θύρας σωλήνα
για τη σωλήνωση αριστερά-κάτω
Αφαιρέστε το κάλυμμα της
θύρας σωλήνα εδώ για τη
σωλήνωση αριστερά-πλάι
Αφαιρέστε το κάλυμμα της θύρας
σωλήνα εδώ για τη σωλήνωση
δεξιά-κάτω
Ενώστε τον σωλήνα
ψυκτικού και τον
σωλήνα αποστράγγισης
με μονωτική ταινία.
Αφαιρέστε το κάλυμμα της θύρας
σωλήνα εδώ για τη σωλήνωση
δεξιά-πλάι
Όλες οι διαστάσεις είναι σε mm
