СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

4

 Ru

■

Передняя панель

1

INPUT

Выбор источника приема.

2

Индикатор On/Standby

При включенном ресивере горит зеленым светом.
В режиме ожидания ресивера горит красным
светом.

3

Индикатор TP

Загорается при приеме ресивером радиостанций
Системы Радиоданных со службой передачи
данных TP (программа движения) (

☞

c.32).

4

Датчик дистанционного управления

Прием сигналов от пульта ДУ.

5

Индикатор PRESET

Загорается при выборе предустановленных
радиостанций (

☞

c.30).

6

Индикатор TUNED

Загорается при настройке ресивера на
радиостанцию.

7

Индикатор STEREO

Загорается при приеме ресивером сильного
сигнала от стереофонической ЧМ-трансляции.

8

Индикатор SLEEP

Загорается при включении таймера сна (

☞

c.34).

9

Дисплей передней панели

Отображение различной информации, например,
частоты настройки.

0

VOLUME

Регулировка уровня громкости.

A

 (On/Standby)

Включение системы или ее установка в режим
ожидания.

B

Гнездо PHONES

Вывод аудиосигналов для индивидуального
прослушивания через наушники.

C

Индикатор TIMER

Загорается при установке таймера (

☞

c.33).

D

BASS

Регулировка низкочастотной характеристики (

☞

c.17).

E

TREBLE

Регулировка высокочастотной характеристики (

☞

c.17).

F

BALANCE

Регулировка баланса выводимого звука левой и
правой колонки с целью компенсации дисбаланса,
вызванного расположением колонок или
особенностями помещения для прослушивания.

G

PRESET

d

 /

u

Выбор предустановленной радиостанции. В
качестве источника приема будет выбран ЧМ.
Работает даже тогда, когда ресивер находится в
режиме ожидания (

☞

c.30).

H

PURE DIRECT

Включение или выключение режима Pure Direct (

☞

c.18).

При включенном режиме Pure Direct данный
индикатор будет гореть синим светом.

I

h

 /

e

Начало и приостановка воспроизведения с iPod. В
качестве источника приема будет выбран iPod.
Работает даже тогда, когда ресивер находится в
режиме ожидания.

J

Док iPod

Подключение устройства iPod (

☞

c.11).

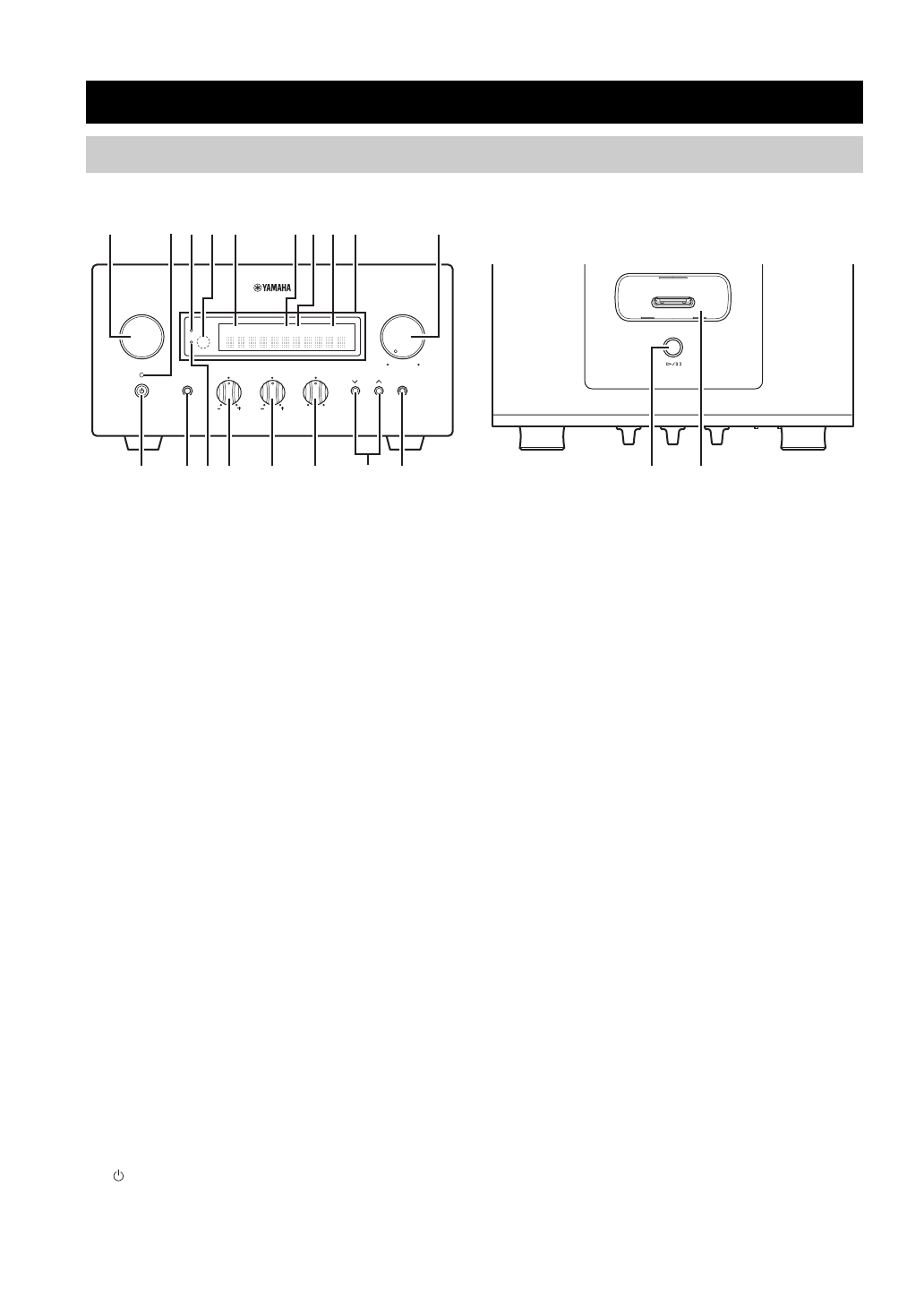

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
