ПОДГОТОВКА

8

 Ru

ÏÎÄÃÎÒÎÂÊÀ

Перед подключением системы внимательно изучите следующую процедуру и примечания.

Пульт ДУ и

связанная работа системы функционируют только в том случае, если ресивер и DVD-
проигрыватель соединены с помощью кабеля управления системой.

 Более подробно о колонках

(NS-BP30 0) смотрите в руководстве по их эксплуатации.

Подключение системы

1

Подключите гнезда AUDIO IN (

PLAYER L/R) ресивера к гнездам AUDIO OUT (

L/R) DVD-

проигрывателя с помощью поставляемого стереофонического аудиокабеля RCA.

2

Подключите гнездо SYSTEM CONNECTOR (

TO:PLAYER) ресивера к гнезду SYSTEM

CONNECTOR (

TO:RECEIVER) DVD-проигрывателя с помощью поставляемого кабеля

управления системой.

3

Подключите разъемы колонки (L) ресивера к разъемам левой колонки, а разъемы колонки (R)
ресивера к разъемам правой колонки, используя кабели колонок, поставляемые с акустической
системой (NS-BP300).

4

Подключите поставляемую внутреннюю ЧМ-антенну к гнезду ANTENNA.

• Не подключайте это устройство и другие компоненты к сети до того, как будут соединены все компоненты.
• Открытые провода колонок не должны соприкасаться друг с другом или с любой металлической частью ресивера.

Это может привести к поломке ресивера и/или колонок.

• Все соединения должны быть выполнены верно: L (левый) к L, R (правый) к R, “+” к “+” и “–” к “–”. Звучание от

колонок будет отсутствовать при неправильном выполнении подключений, и звучание будет неестественным с
отсутствием низкочастотного сигнала при несоблюдении полярности при подключении колонок. За
дополнительными сведениями обращайтесь к руководствам по эксплуатации каждого компонента.

Примечания

• Соединение управления системой используется для передачи сигналов ДУ от ресивера на DVD-проигрыватель.
• При подключении колонок, отличных от NS-BP30 0, используйте колонки с сопротивлением свыше 6

Ω

.

ПОДГОТОВКА

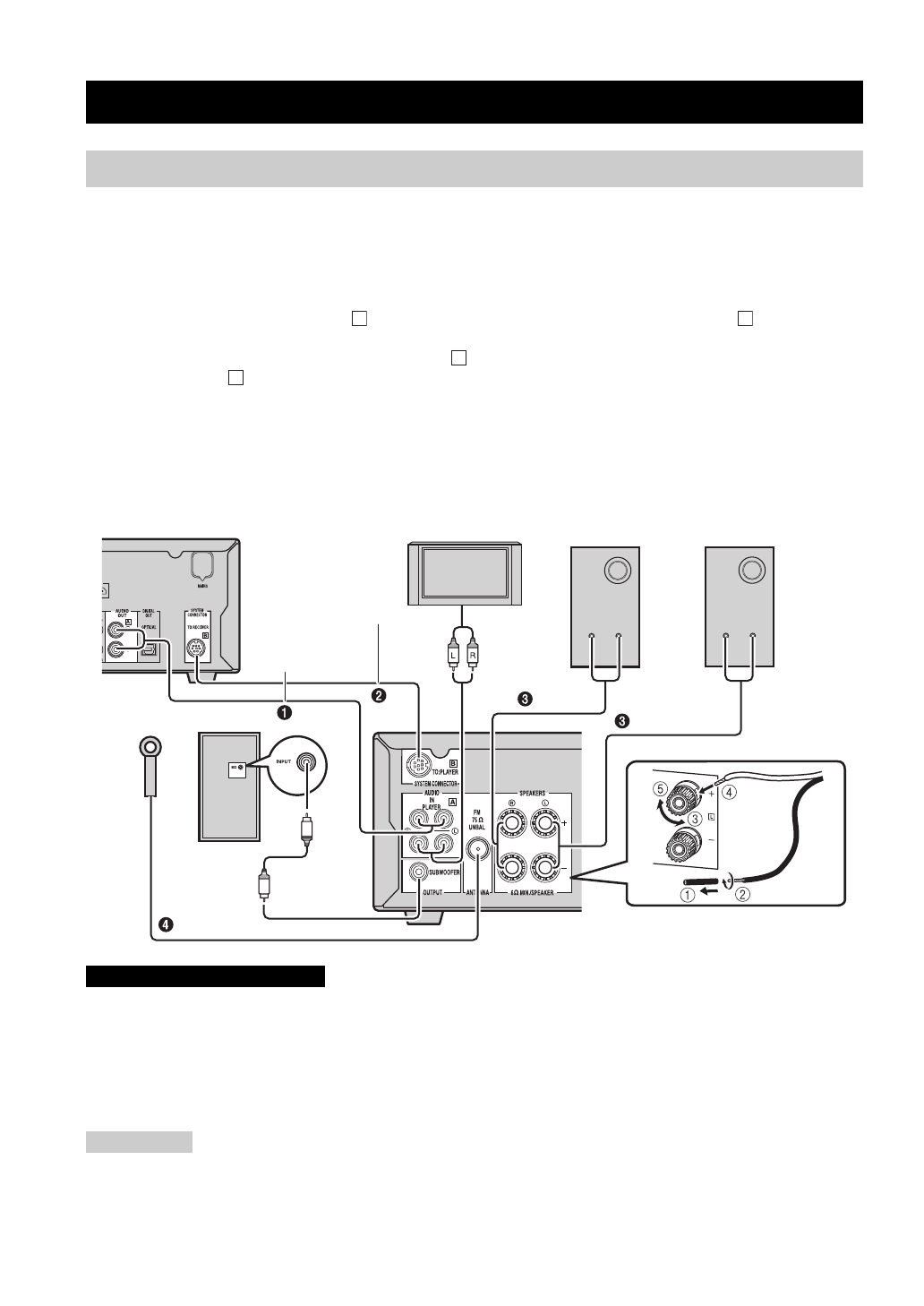

Подключение колонок/внешних компонентов/антенн

ПРЕДОСТЕРЕЖЕНИЕ

A

A

B

B

Ресивер (R-840)
(модель для Европы)

DVD-проигрыватель (DVD-840)

Левая колонка

(NS-BP300)

Правая колонка

(NS-BP300)

Стереокабель RCA
(прилагается)

Кабель управления

системой

(прилагается)

Телевизор и т.д.

Сабвуфер

Аудиов

ыход

Стереокабель
RCA
