99
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло цепной коробки передач
Замена масла (при помощи масляного насоса)
ПРИМЕЧАНИЕ:
Эта процедура требует использования доступного в про-
даже ручного масляного насоса.
1. Поднимите переднюю часть снегохода, используя домкрат или
подходящий подъемник.
2. Снимите заливную пробку.
Очистите всю металличе-
скую стружку с пробки.

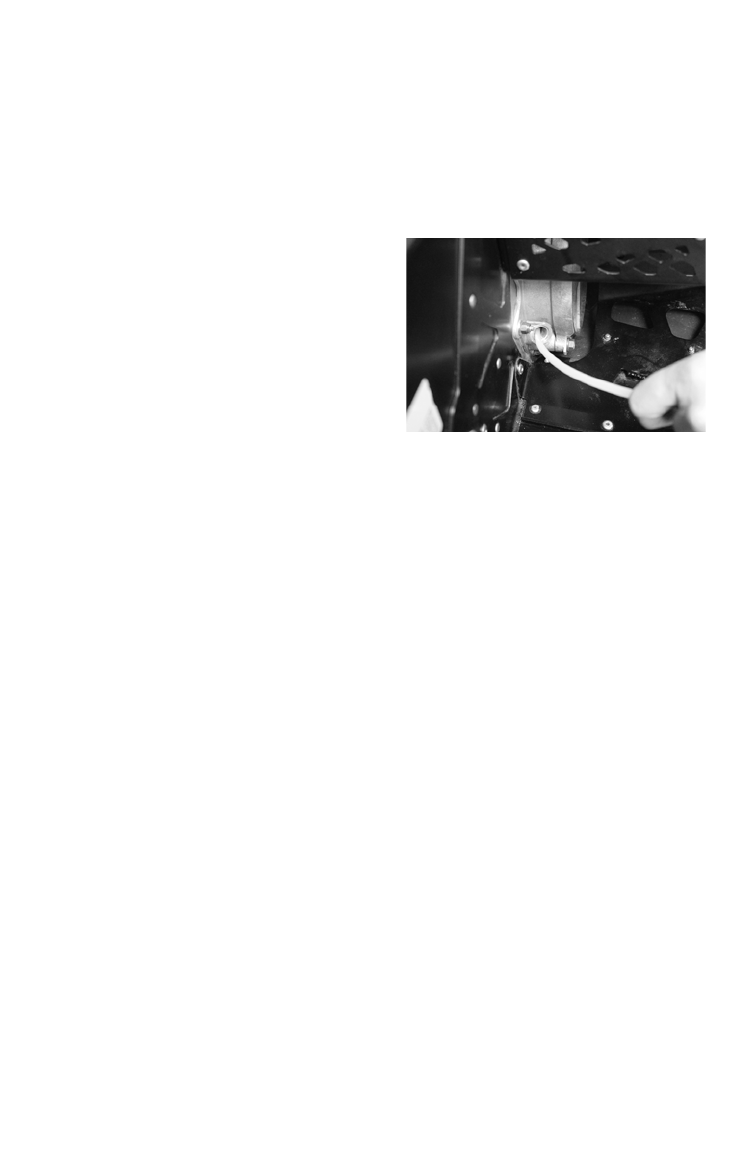

3. Вставьте трубку ручного
насоса в заливную пробку.
Направьте шланг в нижнюю
переднюю часть крышки,
подальше от цепи.
4. Вылейте масло из цепной
коробки.
5. Опустите снегоход.
6. Используя воронку, медленно долейте рекомендованное масло
до момента переполнения. Максимальная емкость 310 мл.
7. Протрите участки, на которые попало масло, чистой сухой тка-
нью.
8. Установите заливную пробку.
Момент затяжки:
8-13 Нм.
