ЭКСПЛУАТАЦИЯ
Рычаг акселератора
ВНИМАНИЕ!
Неправильное функционирование рычага акселератора
может сопровождаться ошибочным откликом машины и потерей управле-
ния, которые могут привести к серьезной травме или гибели. НЕ запу-
скайте двигатель при неисправном приводе дросселей.
Если при отпускании рычага акселератора двигатель внезапно глохнет:
1. Поверните ключ зажигания в положение OFF.
2. Осмотрите трос привода и корпус дросселя, чтобы определить,
что вызвало срабатывание аварийного выключателя.
3. Проверьте исправность рычага акселератора, несколько раз
нажав и отпустив его. Рычаг акселератора и трос привода дрос-
сельной заслонки должны быстро и полностью возвращаться в
исходное положение.
4. Если рычаг акселератора исправен, включите зажигание и запу-
стите двигатель.
5. Если двигатель не запускается, обратитесь к дилеру POLARIS
для устранения неисправности.
Проверка свободного хода привода дросселя
Свободный ход привода дросселя - это зазор между приводом дросселя и
блоком дросселя, который появляется, когда вы надавливаете на рычаг
дросселя. Большой свободный ход троса привода дроссельной заслонки
может вызвать срабатывание аварийного выключателя двигателя, падение
оборотов или невозможность запуска двигателя.
Для проверки свободного хода при-
вода дросселя выполните следую-
щие инструкции:
1. Выключите двигатель.
2. Слегка надавите на рычаг
дросселя, пока напряжение
троса дросселя не увели-
чится.
3. Вставьте толщиномер
между рычагом дросселя и
блоком дросселя. Зазор дол-
жен быть 0,25-0,76 мм.
4. Отрегулируйте свободный
ход, если величина зазора не соответствует спецификации. См.
стр. 83.

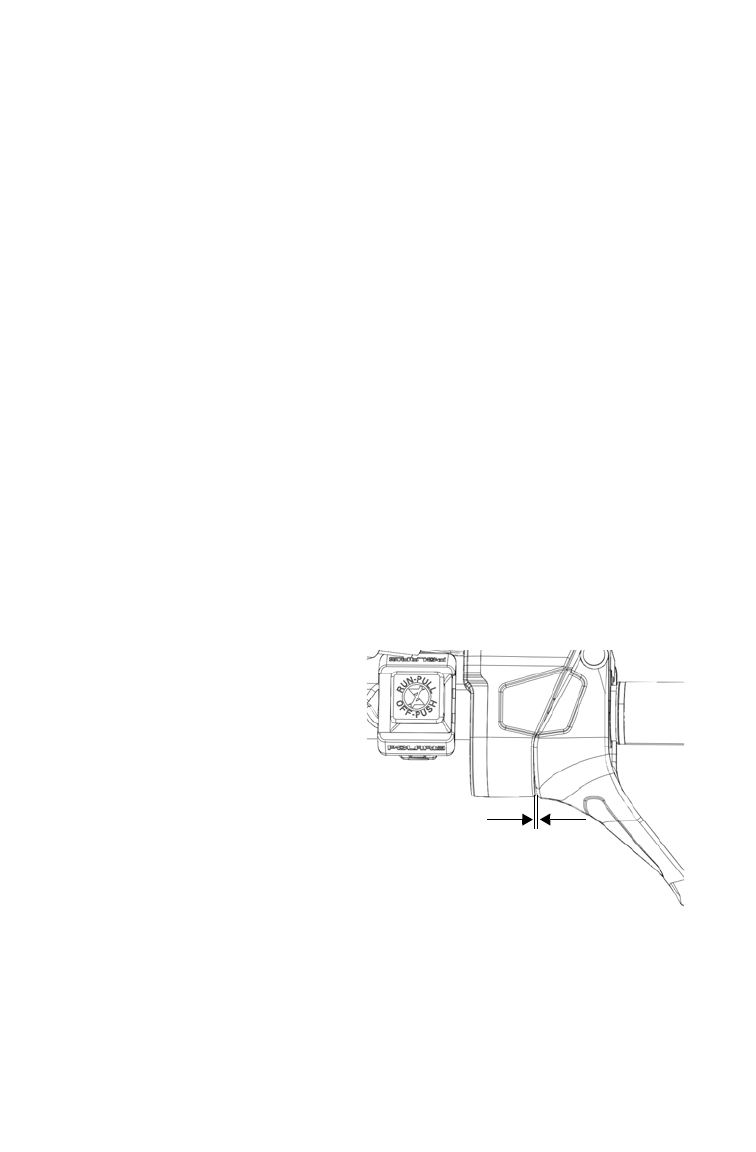

Зазор
0,25-0,76 мм
