ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

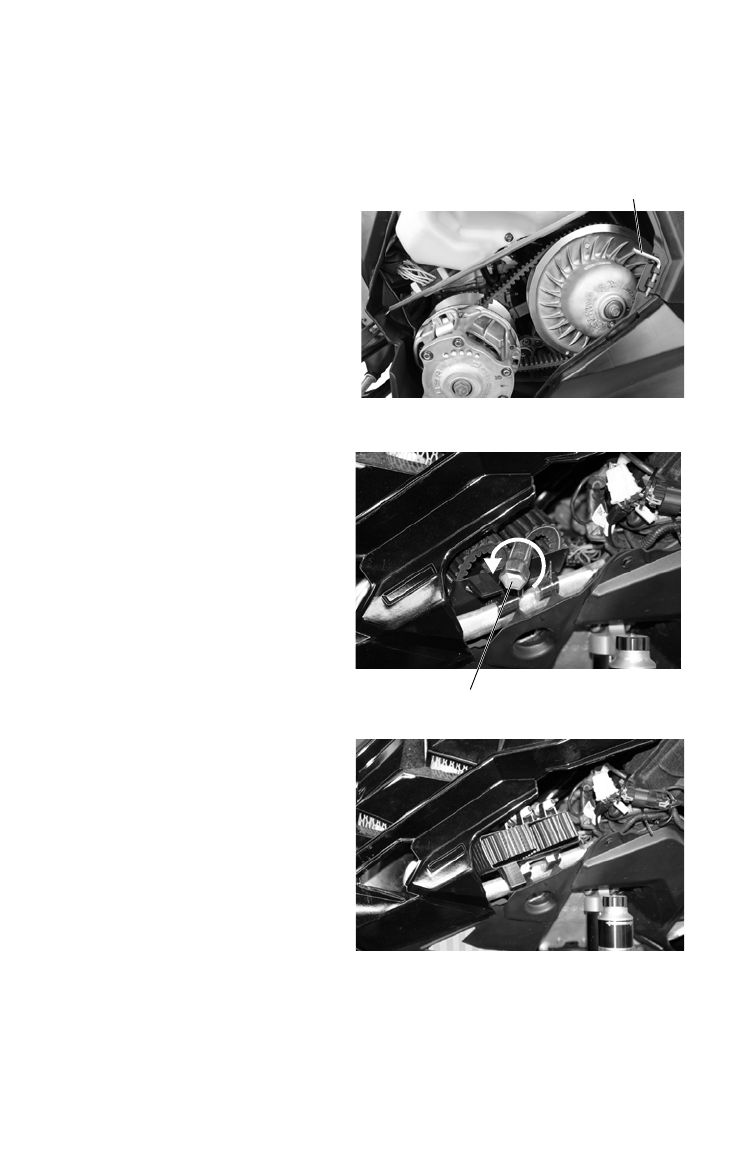

Комплект инструментов
В комплекте со снегоходом поставляется L-образный ключ и набор
инструментов. Для доступа к набору инструментов откройте левую боко-
вую панель.
L-образный ключ используется
для разведения фланцев ведо-
мого шкива вариатора при
работе с приводным ремнем.
При правильном размещении L-
образного ключа, он является
креплением крыла к приборной
панели. Чтобы достать L-образ-
ный ключ, поверните его против
часовой стрелки и потяните из
скобы вверх. Если L-образный
ключ не используется, верните
его в скобу с поверните по часовой стрелке.
Набор инструментов находится
в контейнере, который крепится
к левой трубе переднего бам-
пера. Чтобы достать из снего-
хода контейнер с запасным
ремнем, следуйте инструкциям:
1. Чтобы извлечь ключ для
установки свечей зажига-
ния из держателя, повер-
ните его против часовой
стрелки.
2. Чтобы достать ключ,
потяните его вверх.
ПРИМЕЧАНИЕ:
Ключ крепит
контейнер к бамперу.
3. Тяните контейнер с набо-
ром инструментов, пока
скоба не отсоединится от
трубы бампера.
L-образный ключ
Ключ для установки свечей
зажигания
Шаг 3
