44
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Стандартный цифровой прибор
Информационный центр
Система безопасности (система блокировки зажигания)
При использовании системы безопасности впервые
Производите все действия в указанном порядке для использования
системы.

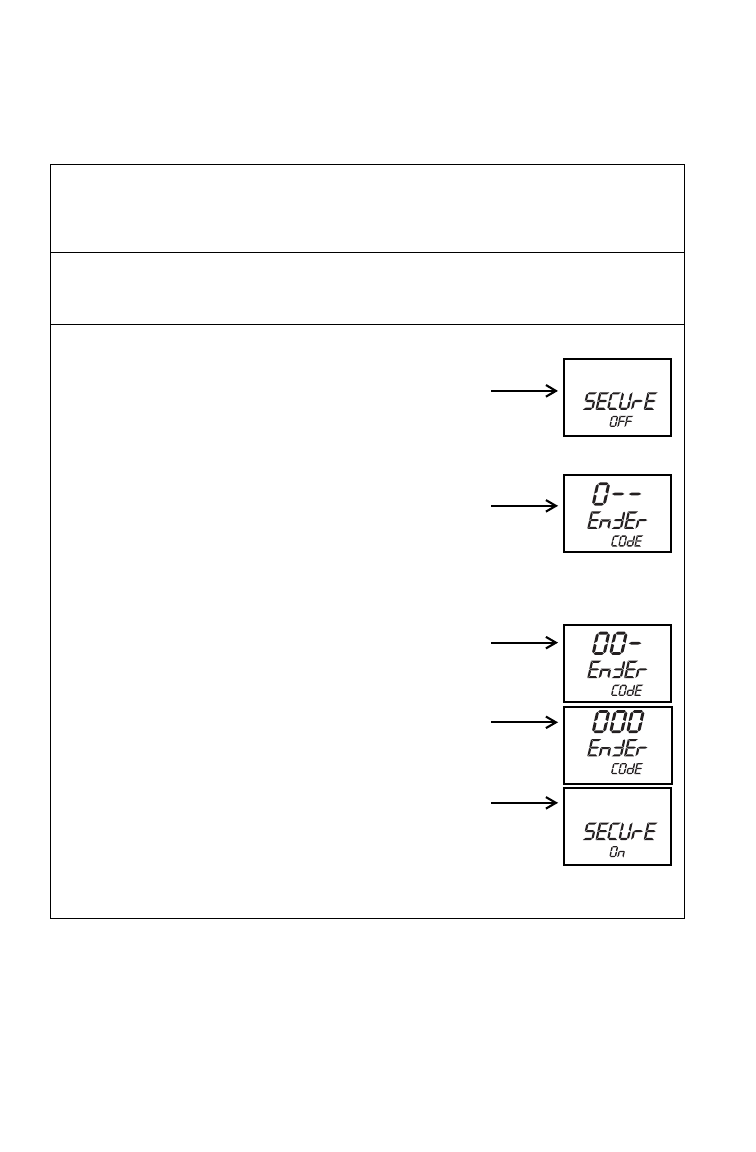

ШАГ 1: Активируйте систему
Обратитесь к авторизованному дилеру POLARIS для включения интегри-
рованной функции ECU.
ШАГ 2: Заблокируйте систему в первый раз
1. Запустите двигатель и включите парковочный
тормоз.
2. Нажмите и удерживайте кнопки MODE и SEL в
течение 3 секунд, затем отпустите. На
дисплее появится SECURE OFF. При необхо-
димости повторите нажатие.
3. Подождите пока на дисплее появится надпись
ENTER CODE, затем нажмите и отпустите
кнопку SEL для перехода к цифровому вводу.
Когда на дисплее появится “0” нажмите и
отпустите кнопку MODE для ввода цифры.
Подсказка:
В случае если после паузы при
отсутствии нажатий на кнопки надпись ENTER CODE пропадет, повто-
рите пункт 2.
4. Нажмите и отпустите кнопку SEL для пере-
хода к другой цифре. Когда на дисплее поя-
вится “0” нажмите и отпустите кнопку MODE
для ввода цифры.
5. Нажмите и отпустите кнопку SEL для пере-
хода к другой цифре. Когда на дисплее поя-
вится “0” нажмите и отпустите кнопку MODE
для ввода цифры.
6. После ввода третьей цифры, см. дисплей. На
дисплее появится надпись SECURE ON и
система будет заблокирована.
ПРИМЕЧАНИЕ:
Теперь система заблокирована.
7. Теперь необходимо разблокировать систему.
Переходите к Шагу 3.
