118
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор

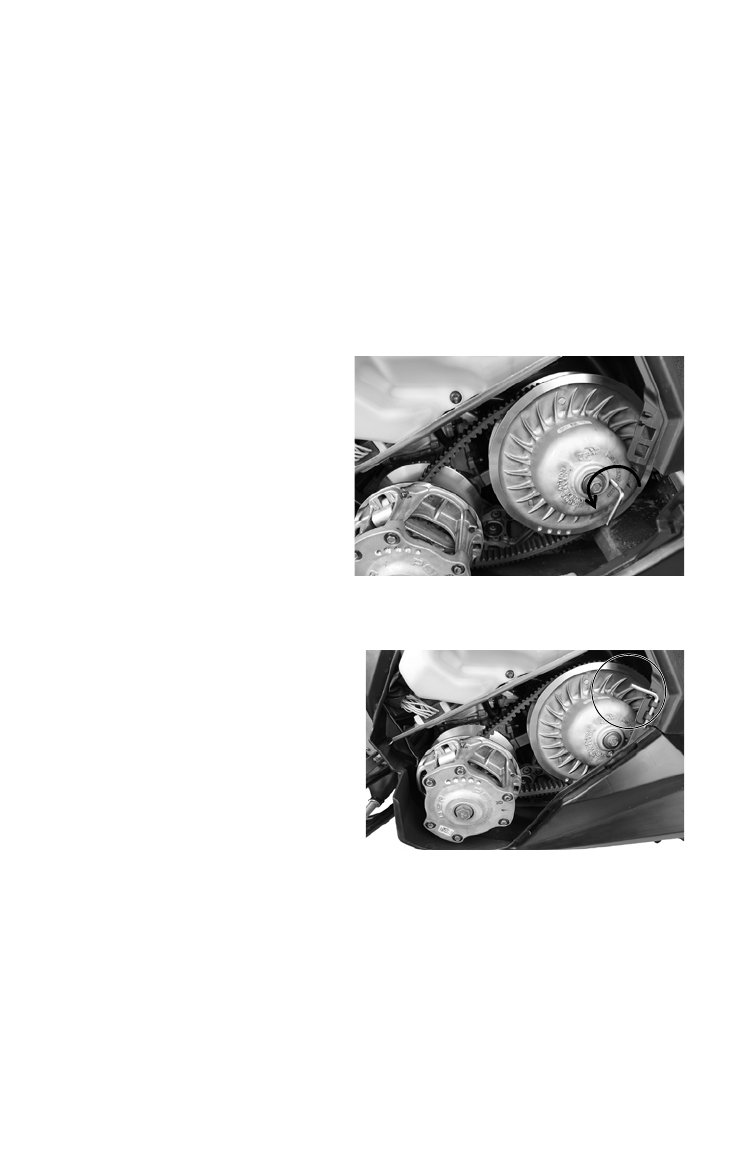

Установка приводного ремня
1. Убедитесь, что фланцы ведомого шкива вариатора открыты.
Если они закрыты, используйте L-образный ключ, чтобы их
открыть.
ПРИМЕЧАНИЕ:
При установке ремня убедитесь, что его каталожный
номер читается с внешней стороны снегохода.
2. Наденьте ремень на ведущий шкив и натяните его. Поворачи-
вайте против часовой стрелки ключ для разведения фланцев
ведомого шкива, при этом ремень должен находиться на вер-
хней кромке шкивов.
3. Удерживая ремень между
фланцами ведомого
шкива, перекиньте
нижнюю часть ремня
через внешний фланец
ведущего шкива. Оденьте
ремень на ведущий шкив.
4. Поверните L-образный
ключ против часовой
стрелки, чтобы свести
фланцы. Проверните
ремень вокруг шкивов
после удаления ключа.
Это позволит расположить
ремень на "пониженной
передаче".
5. Поместите ключ в скобу,
чтобы закрепить крыло к
приборной панели.
6. Установите боковую
панель.
7. Проведите процедуру
обкатки приводного
ремня. См. стр. 76.
