ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Выбор типа топлива
При использовании спиртосодержащего топлива или топлива с сомни-
тельным качеством необходимо включить режим который отображается
как "Eth" на дисплее. При использовании рекомендованного качествен-
ного топлива с октановым числом не менее 95 - установите режим кото-
рый отображается как "91-non" на дисплее.
При
сомнениях
в
качестве
топлива
используйте
режим
"Eth".

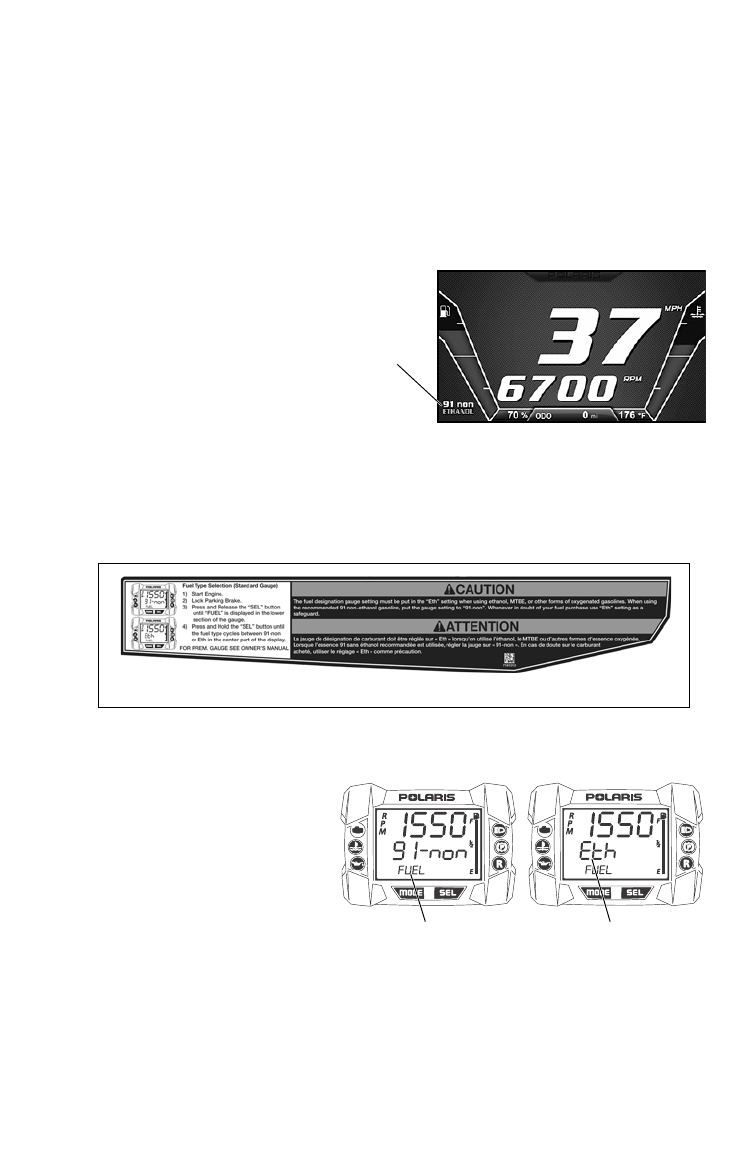

Интерактивный цифровой дисплей (IDD)
Если ваша модель обору-
дована интерактивным
цифровым дисплеем
(IDD), то для определения
подходящего типа
топлива вам необходимо
обратиться к информа-
ции в данном Руководстве
пользователя.
Стандартный цифровой прибор
Используйте данную процедуру для смены режима типа топлива.
Табличка
с
информацией
о
типе
топлива
расположена
внутри
левой
панели
.
1. Запустите двигатель. Включите стояночный тормоз.
2. Нажимайте и
отпускайте кнопку
SELECT или SET,
пока на дисплее не
появится "FUEL”.
3. Нажмите и
удерживайте кнопку
SELECT или SET,
пока на дисплее не
отобразится
индикация нужного
режима типа топлива.
Выбор типа
топлива
Выбор типа топлива
Шаг 2
Шаг 3
