124
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление
Регулировка схождения лыж
ВНИМАНИЕ!
Неправильно отрегулированные или не отрегулированные лыжи
могут привести к потере управления и связанной с этим серьезной травме или смер-
тельному исходу. Не пытайтесь самостоятельно регулировать лыжи. Обратитесь к
дилеру POLARIS.
Если руль кажется "тяжелым", или если снегоход "ведет" в сторону, то возможно,
необходимо произвести регулировку схождения лыж. При наличии неисправности
обратитесь к дилеру.
Регулировка схождения лыж
ВНИМАНИЕ!
Неправильно отрегулированные или не отрегулированные лыжи
могут привести к потере управления и связанной с этим серьезной травме или смер-
тельному исходу. Не пытайтесь менять схождение лыж. Обратитесь к дилеру
POLARIS.
Лыжи на вашем снегоходе отрегулированы производителем с небольшим расхо-
ждением. Вы можете проверить регулировку схождения, следую процедуре, опи-
санной ниже. Если требуется дополнительная регулировка, обратитесь к дилеру.
1. Установите руль прямо.

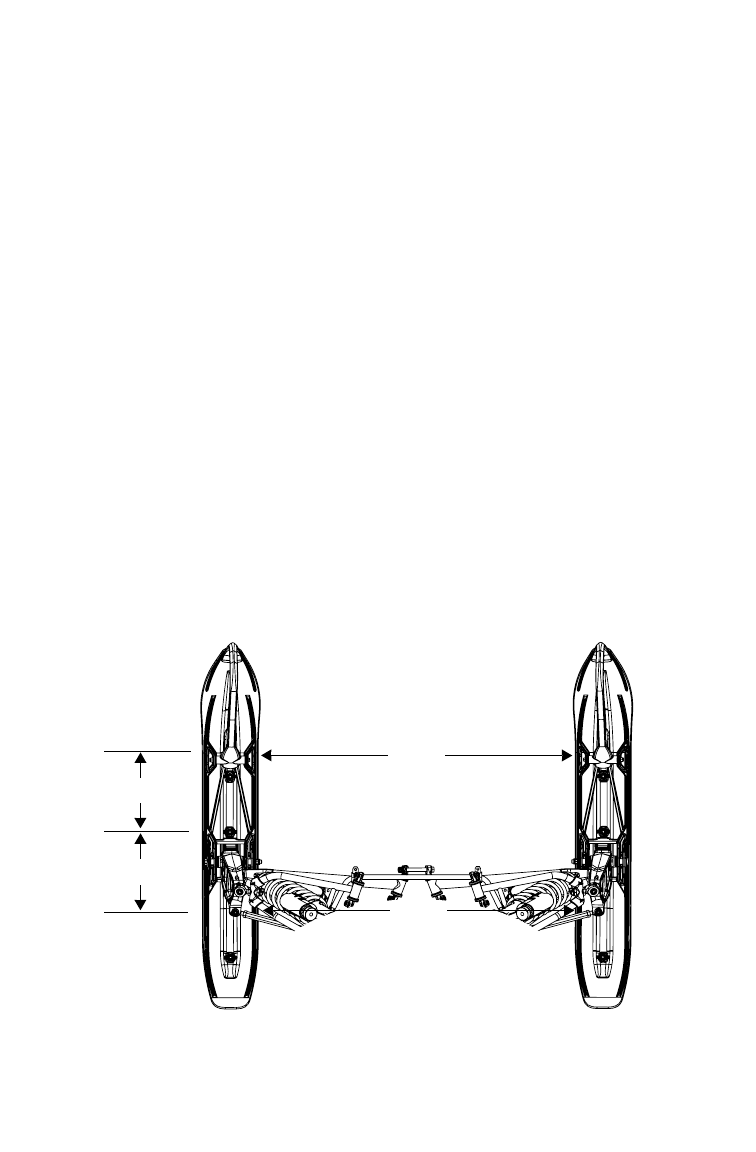

2. Под весом снегохода на подвеске измерьте расстояние между лыжами
на расстоянии 25,4 см впереди болта крепления лыжи. См. рисунок.
Линейкой замерьте расстояние между лыжами в этих точках. При-
мите полученное значение за X.
3. Проведите аналогичный замер отступив на 25.4 см назад от болта кре-
пления лыж. Примите полученное значение за Y.
4. Замер расстояния между лыжами в точке X должен быть на 3-6 мм
больше замера в точке Y.
X
Y
25.4 см
25.4 см
